引言

目前,低壓公用配電房和配電線路大多安裝有低壓動態無功補償裝置,但補償裝置的控制器、接觸器和電容器經常損壞,大量的低壓公用配電房和配電線路的無功補償裝置并沒有投入運行,導致供電功率因數低下。補償裝置的控制器、接觸器和電容器經常損壞,除了環境溫濕度影響之外,諧波影響最為嚴重。

當前電力用戶使用了大量非線性負荷,如居民家里用的照明裝置很多都會采用1ED燈和節能燈,1ED的電子開關電源和節能燈都是諧波源,會產生大量高次諧波,這些諧波除了會導致補償裝置的控制器及接觸器產生誤動和異常過熱損壞之外,高次諧波還會對補償電容器內部產生過電流和過電壓損壞。

同時,高次諧波還將消耗大量無功功率,如果無功功率不足,配電變壓器的損耗就會增大:配電線路由于線路長,會消耗大量無功功率,而無功功率不足,配電線路的損耗也會增大,終端用戶電壓就有可能達不到使用要求。

1事故案例分析

1.1某生產廠諧波測試報告

2012-08-21T17:46,220kV某變電站10kV#1電容器組過流V段保護動作,10kV#1電容器組571DR開關跳閘。經初步分析,認為諧波是造成電容器組損壞的主要原因。2012年8月28日一9月6日,試驗班對220kV某變電站10kV1M母線進行了電能質量測試,發現10kV1M母線2次、4次諧波電流數值較大。對變電站10kV1M母線所供電的10kV線路逐條進行測試,發現10kV某R線實測數據2次、4次諧波電流較大,其中最大值接近國家標準值:10kV某線實測諧波數據5次、7次諧波電流超過國家標準值。

2012年9月19日一26日,對10kV某I線、10kV某線、客戶配變進行跟蹤測量分析,結果發現10kV某I線供電的某廠產生的4次、5次諧波電流超過國家標準值,且2次諧波電流較大:10kV某線供電的某廠產生的5次、7次諧波電流超過國家標準值。

1.2110kV某變電站#1電容器組故障原因初步分析

2013年,110kV某變電站10kV#1電容器組發生不平衡電壓跳閘,試驗班對#1電容器組進行電氣試驗,結果發現A相電抗器直流電阻異常變小,阻值為20.04m0,其他兩相電抗器阻值分別為B相91.04m0、C相92.71m0,其他常規試驗項目正常。判斷是A相電抗器匝間短路,需更換。2014年8月一10月,對三相電抗器全部進行更換,串聯電抗器由6%改為5%,交接驗收合格后,2014年10月30日10kV#1電容器組投入運行,合閘時又發生不平衡電壓跳閘(兩次的動作電壓都是29V左右）。

根據跳閘情況以及與設計、制造廠家溝通的情況,為進一步確認高壓設備是否處于正常的健康狀態,我所對電容器、放電線圈、電抗器、避雷器及高壓開關重新進行了絕緣試驗,同時對放電線圈進行比差、角差和勵磁特性試驗。以上全部試驗數據正常,初步認為一次設備沒有問題。

為分析是否是相間電壓或諧波影響導致電容器組電壓不平衡動作,我所對以往某站電能質量測試的結果以及跳閘時刻的相間電壓和諧波進行了分析。

1.2.1用戶諧波測試的結果分析

2014年9月9日,我所在電能質量干擾源用戶普測中發現某站兩條10kV用戶專線諧波電流超標。

(1）10kV1M母線:10kV某線路F715,5次、7次諧波電流超標（分別是42.81A和13.03A,計算限值分別為5.38A和4.74A）。母線諧波電壓總畸變率為2.93%（國標4%）,三相電壓不平衡度和電壓偏差由于測試時實際接線方式為V接,未能進行比較。

（2）10kV2M母線:10kV某某線F721,3次、5次、7次諧波電流超標（分別是5.30A、39.77A、16.54A,計算限值分別為4.34A、4.86A、4.34A）。母線諧波電壓總畸變率為2.93%（國標4%）,三相電壓不平衡度為0.42%（國標4%）,電壓偏差為（+1.14%,-1.49%）（國標±7%）。1.2.2跳閘時刻的電壓和諧波

根據調度自動化系統記錄,當時10kV1M及2M并列運行,#2電容器組也正常投入運行,10kV母線的電能質量情況是一樣的。10kV母線PT監測的是10kV母線電壓情況,而放電線圈監測的是電容器組內部各相電容器的電壓,10kV母線電能質量情況對電容器組不平衡電壓跳閘的影響關系還需進一步檢測和分析。由于保護提供的信息非常少,甚至沒有電壓不平衡的具體相別,因此無法準確判斷跳閘時的諧波情況,也無法判別是否是合閘電流所產生的電壓不平衡。

通過對以上兩個事故案例的分析可知,諧波影響導致電容器組電壓不平衡動作,是造成電容器組損壞的主要原因。目前低壓公用配電房和配電線路大多安裝有低壓動態無功補償裝置,但補償裝置的控制器、接觸器和電容器經常損壞,大量的低壓公用配電房和配電線路的無功補償裝置并沒有投入運行,導致供電功率因數低下。

2防諧型低壓無功補償裝置設計

為節能增效,提高低壓公用配電房和配電線路供電功率因數,計劃研制一種防諧型低壓無功補償裝置,以減少補償裝置控制器、接觸器和電容器的損壞,提高低壓無功補償裝置的使用率[3]。

2.1設計電容控制保護模塊

為防止系統外雷電波、系統內電壓波動沖擊以及諧波干擾,設計控制器保護模塊,由避雷器和電容控制保護器組成。避雷器與電容控制保護器并聯運行,當作用電壓超過一定幅值時避雷器總是先動作,通過它自身泄放掉大量的能量,限制過電壓,保護電容控制保護器。電容控制保護器設計原理圖如圖1所示。

高頻情況下感應電流產生的磁場足以抵消線圈的干擾,起到屏蔽的作用,當頻率高到一定程度時,感應電流就不再隨著頻率提高而繼續增大。裝置含有一種低壓磁環（鐵氧體抗干擾磁芯）,作用為吸收低頻信號并將吸收的能量轉化成熱能耗散掉,在低壓無功補償裝置中,低壓磁環用于抑制低次諧波干擾信號的通過。

2.2設計控制器防諧功能

無功補償控制器采樣電壓受諧波電壓影響,諧波干擾會導致控制器采樣信號不穩定,并且控制器也經常受過電壓沖擊而容易損壞,所以增加防過電壓功能和防諧功能加以保護。防諧功能主要是采用電感線圈防諧方式來實現。

2.3設計電容器防諧功能

防諧裝置根據配電房的諧波背景參數進行設計,而配電房的諧波背景參數是根據一年內用電負荷曲線,選擇負荷較大的用電時段通過便攜式電能質量在線監測裝置連續不間斷監測獲得。一般配電房連續不間斷監測1天即24h,用電負荷變化較大的配電房連續監測7天或1個月。根據不同的諧波含量,設計不同參數的防諧裝置。電容器很容易放大諧波電流,從而產生過電流,為此設計了電容電流保護模塊,原理圖如圖2所示。

2.4設計接觸器保護功能

一般而言,配電房白天和晚上負荷相差較大,為此可采用動態無功補償裝置或靜態無功補償裝置進行無功補償,兩種裝置都可以隨著負荷的變動而自動投切電容器。

第一種方案:動態無功補償裝置接觸器由主開關和副開關組成,補償裝置不需要即時合分閘,通過設置程序,需要合閘時先通過副開關合閘,之后再合主開關,而需要分閘時又先分開副開關,再分開主開關。主開關是具有可控分合閘功能的空氣開關,副開關是具有信號輸出功能的復合開關,這樣可以延長動態無功補償裝置接觸器的使用壽命。

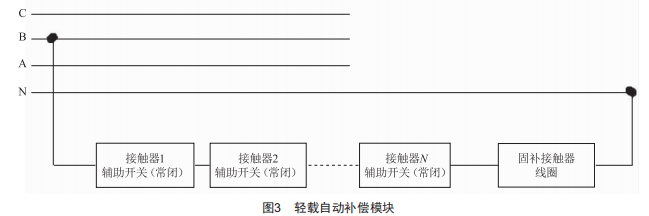

第二種方案:公用配電房和配電線路直接采用靜態無功補償裝置,采用大容量接觸器,同時搭配防諧器,降低接觸器合閘電流。動態無功補償裝置接觸器中的元件容易受諧波干擾而損壞,同時疊加的諧波電流也會造成控制器接觸點過熱燒熔,觸點不能分開:而直接采用靜態無功補償裝置,采用大容量接觸器可避免接觸點過熱燒熔現象。不過,當負荷處于輕載或空載狀態時,控制器將無法投入小容量電容器,難免會導致負荷功率因數偏低。為防止輕載或空載時失去補償,設計自動補償模塊,設計原理圖如圖3所示。

2.5設計過電流保護裝置

由于配電線路不斷變化,系統參數也在變化,電容器防諧裝置需要改變參數,防止諧波放大,同時為防止電容器因過流、過壓而損壞,甚至發生爆炸,設計了過電流保護裝置,以延長電容器壽命。

3結語

新型防諧裝置具有以下優點:通過防諧裝置,防止諧波入侵補償裝置,減少控制器、接觸器和電容器的損壞,確保補償裝置正常投運:設計過電流保護裝置,防止諧波放大,引起電容器故障甚至爆炸。
