引言

傳統的直升機主獎葉的配平和噴漆一般是分開作業的,獎葉的配平通常通過配重塊實現,經過粗略配平的獎葉在獨立的噴漆設備上單獨完成噴漆作業。由于油漆自身具有一定的重量,通常在噴漆完成后,獎葉的重心和靜矩等重要參數會發生輕微改變,而獎葉屬于直升機的關鍵部件,這種參數的輕微改變常常會給飛行帶來安全隱患,因此在實際操作中,噴漆后的獎葉不得不再次進行微尺度的二次配平。二次配平靠人工進行微量調整,即對一副獎葉不斷重復進行靜矩測量和噴漆,直至配對獎葉的靜矩和重心互差滿足設計條件。而油漆噴涂克重靠人工很難進行精確控制,所以一般要經過數次噴漆配平操作才能達到設計要求,如果克重超了還要進行打磨操作,二次配平的重復作業嚴重降低了獎葉的生產效率,也大幅增加了產品的制造成本:此外,再次配平可能會導致獎葉超重問題。傳統的獎葉噴漆一般都是采用通用的噴漆設備,沒有針對獎葉的結構特點進行專門設計,在噴漆作業之前,往往需要對獎根等非噴漆區域進行遮蔽等,遮蔽操作不僅煩瑣而且屬于重復作業,需要對每一根獎葉都進行遮蔽,顯然增加了產品的重復成本,這個問題在獎葉實現批量生產后將會更加突出。

在航空航天領域,自動化是提高復合材料部件制造水平的重要手段,自動化設備的應用能夠極大地提高制件生產效率,降低生產成本,同時保證產品一致性,有效減少因手工操作帶來的質量隱患。直升機主獎葉噴漆目前還過度依賴人工操作,通過反復的測量、噴漆、打磨、配平等工序?qū)崿F(xiàn)獎葉的配對,這種傳統噴漆配平工藝已經不能滿足日益增長的產品需求和質量要求。針對這一細分領域的困境,本文開創性地提出了一種用于直升機獎葉的自動噴漆配平方法,將傳統噴漆方法的噴漆和精確配平兩個流程合二為一,并給出了適用于自動噴漆配平的專用設備的總體方案,通過全閉環的系統設計,實現輕微誤差范圍內的獎葉自動配平,整個過程只需要對噴漆獎葉進行裝夾操作和指令輸入即可完成,解決了傳統的鉛塊配平法精度差、容易超重、操作過程煩瑣等問題。

1作業流程設計

某型無人直升機主獎葉采用復合材料結構設計,在獎葉固化后進行脫模,然后進入清邊、稱重工序,在批量生產10根后,先進行獎葉重心和靜矩測量,挑選重量、靜矩互差最小的獎葉作為一副進行粗略配對,然后根據配對數據結果進行精確配平。

如圖1所示,在噴漆之前通過傳統的方法實現粗略配平,然后在專用的自動噴漆配平設備上完成噴漆作業,通過實時控制噴漆量實現主獎葉在輕微誤差范圍內的精確配平,操作者只需要輸入相應參數和啟動、停止、暫停等操作指令,噴漆和精確配平即可同步完成。

2自動噴漆配平設備的結構設計

2.1自動噴漆配平設備模塊設計

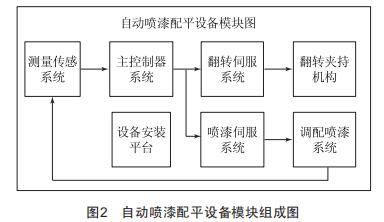

根據產品作業流程,為實現自動化一鍵噴漆配平功能,本設備采用模塊化設計思路,主要包括主控制器系統、翻轉伺服系統、噴漆伺服系統、測量傳感系統、調配噴漆系統、翻轉夾持機構、設備安裝平臺等模塊,如圖2所示。測量傳感系統負責實時探測重量數據,主控制器系統負責程序計算和流程控制,翻轉伺服系統負責控制獎葉的旋轉,噴漆伺服系統負責控制油漆噴嘴沿獎葉方向移動,翻轉夾持系統負責獎葉的固定,調配噴漆系統負責油漆的存儲和噴涂,這些模塊相互協同控制,實現了獎葉每個部位噴漆量的精確控制。

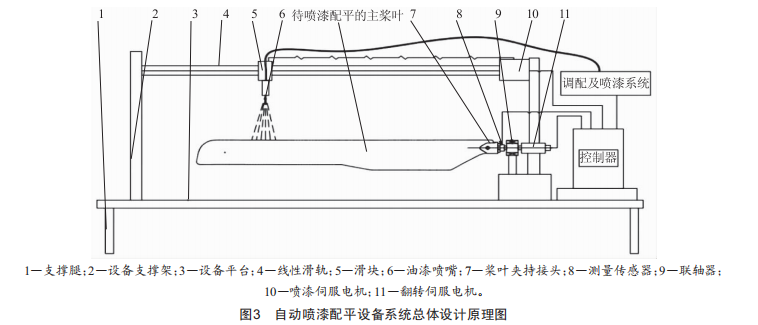

根據設計好的模塊,進行合理的結構組裝設計,在滿足主獎葉自動噴漆配平功能要求的同時,還要保證該設備對不同尺寸獎葉的兼容性。如圖3所示,設計基于全閉環控制原理,獎葉測量傳感器8用于測量待配平獎葉的重量、重心、靜矩等參數并反饋給控制器,控制器發操作指令給翻轉伺服電機11、噴漆伺服電機10及噴漆系統,控制獎葉的噴漆量、噴漆位置等,實現獎葉的自動配平。

2.2獎葉翻轉夾持機構設計

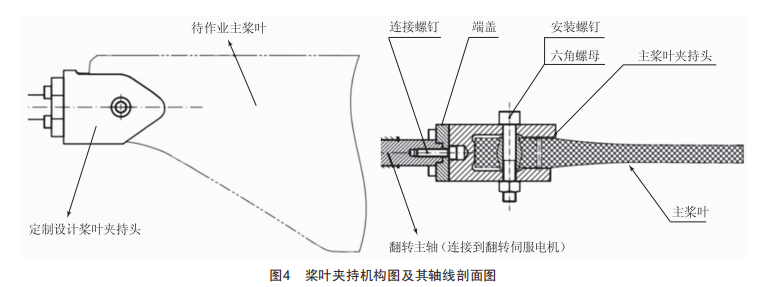

獎葉夾持機構作為連接設備和獎葉的連接機構,是保證獎葉能夠平穩精確翻轉的重要支撐?？刂破鱾鬟f信號給翻轉伺服電機,伺服電機帶動聯軸器和夾具進行翻轉。為保證獎葉翻轉過程中不出現晃動,同時也為了兼容各種尺寸的獎葉,設計了一種通用穩定的裝夾裝置。如圖4所示,該夾持機構包含主獎葉夾持頭、翻轉主軸、端蓋、連接螺釘、安裝螺釘及六角螺母等,在端蓋與夾持頭之間安裝傳感器貼片,端蓋通過4個內六角螺釘與夾持頭連接形成封閉可拆卸結構,翻轉主軸與聯軸器(伺服電機）連接。該設計具有較好的可靠性,獎葉在該裝置上拆裝方便,同時能根據不同獎葉尺寸進行調節,通用性良好。

3獎葉自動噴漆配平

獎葉在噴漆之前先通過傳統的方法實現粗略配平,然后在上述設計的專用自動噴漆配平設備上完成噴漆作業。以某型無人直升機獎葉噴漆配平操作為例,該獎葉總長度超過2m,產品要求總重量在(5000±150）g,一副獎葉配平后重量互差小于10g,重心互差小于1mm,靜矩互差小于6g·m。通過獎葉夾持機構將其固定在自動噴漆配平操作平臺,用螺釘進行緊固,保證在翻轉過程中無晃動。此時測量傳感器會記錄下獎葉的質量x,輸入獎根安裝孔圓心到獎尖的距離L,設備會實時顯示動態靜矩,靜矩計算公式為s=F×L,根據設計要求向設備輸入需要的靜矩,將調配好的油漆倒入噴壺,啟動噴漆系統,此時噴漆伺服電機和翻轉伺服電機會啟動,油漆噴嘴會沿著線性滑軌運動,獎葉勻速翻轉,直到獎葉的靜矩達到設定值,噴漆會自動停止。在設備上確認噴漆完成后,系統會計算出獎葉重心C=。

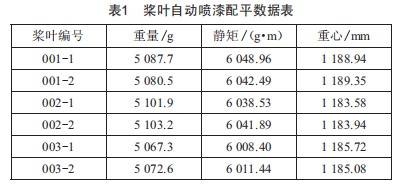

為驗證該設備獎葉配平能否滿足設計要求,將6根獎葉在此設備上進行自動噴漆配平,輸入獎根安裝孔圓心到獎尖的距離L=2.2m,配平結果如表1所示。

由表1可知,配平的6根獎葉,其重量互差在m10以內,靜矩互差在60·m左右,重心互差在1mm以內,均能滿足設計要求。

配對的g副獎葉如果按照傳統方法進行配平,需要2個工人持續工作1天以上,而通過該設備只需要3天即可完成,而且一致性會更好。因此,該設備能夠快速準確地配平出需要的靜矩和重心,大大提升了產品的合格率和配平成功率,降低了人力資源成本。

4結語

本文根據直升機獎葉的結構特點和傳統獎葉噴漆作業存在的現實問題,開創性地提出了一種用于直升機獎葉的自動噴漆配平方法,將傳統噴漆方法的噴漆和精確配平兩個流程合二為一,并給出了適用于自動噴漆配平的專用設備的總體方案,通過全閉環的系統設計,實現輕微誤差范圍內的獎葉自動配平,解決了傳統的鉛塊配平法精度差、容易超重、操作過程煩瑣等問題。全自動的噴漆過程,降低了噴漆作業的勞動強度,大幅提高了獎葉噴漆的生產效率,尤其是在大批量的獎葉生產中,預計可降低噴漆和配平成本31%以上。
