引言

能源是推動人類經濟發展的重要物質資料。生物類企業對能源進行科學有效的測量和監控對于其生產的制品質量起關鍵性作用。生物制藥企業在生產制品時要求設備不間斷工作,而持續不斷地提供能源是實現該條件的基本要求。企業根據生產經營特點,加強能源監管,制定合理的能源管理體系,既可以提升生產效率,又可以降低生產成本,使企業在市場上具備更強的競爭力。

1企業電力能源消耗簡介

生物醫藥產業是一個技術含量高、投資高、收入高、風險高的高科技產業。其高科技不僅體現在產品質量的高標準和嚴格要求上,還體現在對生產設備和生產環境的高要求上。較長的研發周期,高昂的前期成本使其必須投入大量資金建造符合GMP要求和生物產品安全標準的清潔工廠和其他公共能源系統設施。

根據我公司年度主要能源消耗統計,總能耗約為兩萬噸標準煤。根據調查、分析,能源系統全年帶負荷運行,能源消耗量隨季節、時間出現周期性變化,夏季、冬季電能消耗大,春季、秋季電能消耗量較小:白天能源消耗大,夜晚能源消耗較小,能源運行存在不平衡的特點。

2電力能源管理系統架構

能源管理系統是以能源計量、數據傳輸及分析為一體的實時性管理系統。它依托有線網絡通信,實現企業動力系統實時監控、能耗綜合統計分析、成本分?jǐn)偂?duì)高耗能負載設備進行特性分析,實現能源的優化分配,更好地實現節能減排。

企業能源管理系統由在線監測數據采集系統、能源數據傳輸系統、能源運行監管系統、能效分析管理系統等構成。

2.1電力能源管理系統功能

能源管理系統主要由能源監管、監控和能源信息平臺組成。其中能源管理平臺由服務器、數據庫、智能數據采集器和前置機等設備組成。能源監測系統是對能耗數據進行采集、統計、分析的處理平臺。能源信息平臺是指由末端能耗儀表組成的采集層網絡平臺。

2.2電力能源采集方式

隨著我公司一、二、三級能源計量設備的逐步完善,對能源數據的實效性和精確性有了更高的要求,人工抄表方式已不能滿足上述要求。為了實現數據實時化、精準化管理,就必須采用技術先進、精度高、可靠性好的智能采集設備代替?zhèn)鹘y(tǒng)人工作業。

我公司供電性質為一級負荷企業,中心配電室為雙回路供電。車間采用電子式電能計量表對電能進行計量,能夠提供高精度的三相電壓、電流和功率等基本測量數據,具有復費率計算、需量計算、諧波計算等多種功能:采用便于功能擴展的模塊化設計和易于讀取數據的大屏幕顯示。車間根據裝配電能表的數量,通過選擇16端口、8端口、4端口智能數據采集器來滿足需求。采集器作為計量設備與控制主機之間的橋梁,其規約轉換功能能夠代替前置機選擇不同的采集規約,實時采集各種智能設備的數據信息,實現信息的匯總及處理。

2.3網絡通信功能

能源監控系統采用總線、Rs485通信線、以太網線、光纖等多種通信方式。該系統可兼容其他通信設備,通過監控大屏實時顯示能源系統的運行狀態和在線運行參數。根據與項目相關的能源監控需求,每個能源子系統圖可以根據需求或?qū)嶋H運行條件進行修改和配置,系統將根據修改后的條件實時反映運行參數。

3電力能源管理系統應用

電力能源管理系統向公司局域網發布能源數據,具體指標包括實時監控、統計報告、分析比較、事故報警、目標管理、節能評估等。管理者和技術人員可以在相應權限下讀取相關數據。該平臺可以充分體現各種功能,界面清晰明了,易于理解,通俗易懂。

3.1能源管理系統功能組成結構

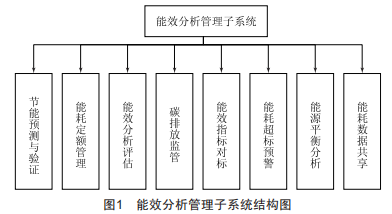

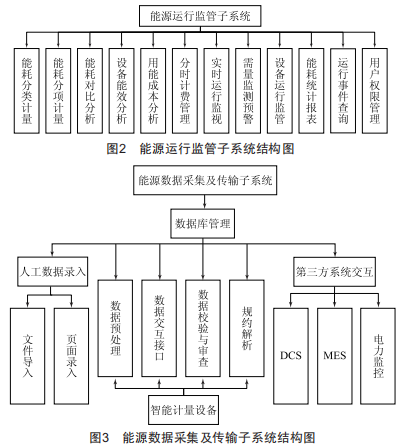

能源管理系統功能組成結構如圖1、圖2、圖3所示。

3.2能源管理系統功能

3.2.1電能數據采集

（1)能耗數據采集方式有智能設備采集和人工抄表兩種方式。采集器可獨立保存15～30天的歷史數據,防止網絡中斷恢復后的數據補錄。

（2)自動采集的智能儀表數據支持Rs485、M一BUs或以太網標準接口和標準MoDBUS、DLT-645、CJT-188等通信協議,針對采用非標準規約的儀表支持通信接口程序的開發,確保數據的正常采集。

(3）數據自動采集間隔不超過1min,數據存儲間隔可根據實際需求進行靈活設置,最小存儲間隔支持5min。

(4）主要采集參數包括三相電壓、三相電流、有功功率、無功功率、功率因數、電度等。

3.2.2電能數據報表

(1）系統提供分類、分項、分區域等固定格式的能耗統計日、周、月、季、年報表。

(2）系統支持創建新的符合管理人員實際管理需求的能耗統計報表。

(3）所有報表支持手動生成和定期自動生成及郵件分發。

(4）所有系統報表均可支持辦公自動化軟件(Exce1）。

3.2.3設備信息管理

(1）計量?jī)x表信息管理?？伸`活定義各采集點計量器具的用能屬性、歸屬關系,系統按照儀表屬性自動完成對應能耗數據統計:計量?jī)x表在線狀態可視化監視,并實現儀表故障報警:進行儀表數據的完整性統計,當存在數據缺失時,能進行數據有效性評估,并提醒運行人員進行檢查和維護:支持儀表內部參數的遠程查詢與設置,參數包括儀表地址、通信速率、接線模式、CT變比、PT變比等。

(2）用能設備信息管理。系統可以按照設備用能屬性,實現設備的分類管理:可以監控用能設備的運行狀態及關鍵參數,建立設備資產管理和維護管理文件:對設備的歷史維護記錄和維護計劃進行在線管理,使得生產過程安全、穩定。

3.2.4系統安全管理

(1）用戶管理。系統可以根據需要?jiǎng)?chuàng)建、刪除用戶,允許管理員負責管理組內用戶。

(2）權限管理。系統登陸需通過用戶密碼和權限驗證,并對所有操作事件進行記錄。支持分級授權機制,不同管理權限人員可根據系統設定進行分級訪問。

(3）日志管理。系統記錄/查詢用戶的各項操作、報警信息等,記錄/查詢自身運行過程中的錯誤、診斷日志信息。

3.3能源消耗分析與管理

根據生物制藥企業藥品生產質量管理規范,對企業生產所需能源進行能源管理。依據能源平臺分析得出的數據對企業生產過程中的能源進行成本分?jǐn)?促進各生產車間改進生產工藝和促進高耗能設備設施的更新?lián)Q代,實現各部門和生產車間能源消耗的標桿管理,科學準確地定義和分析各部門團隊的能源消耗成本,方便財務數據核算,將能源成本分?jǐn)偟礁鞑块T(mén),分析各部門的能源消耗情況,分析能源消耗成本影響,維護基礎數據等。

4結語

使用、開發公司能源管理系統,可彌補生物制藥企業在能源管理方面的短板,應用數字化的能源信息,方便管理者直觀讀取企業能源消耗情況。相較于以往人工抄表的方式,自動化、實時化、智能化的能源管理系統極大地提高了工作效率,也為后期精準化能源數據統計、分析及記錄提供條件。

4.1系統運行連續、可靠、安全

能源管理系統根據生物制藥企業的能源使用特點,對系統功能做出相應改進。系統可連續可靠地對公司能耗指標進行評估、匹配,加強對關鍵能耗數據及能耗設備的監控。

4.2系統操作使用簡便

從能源管理人員的分析和總結到相關領導的審核和批準,從部門能源管理到企業能源總結和報告,整個工作流程清晰易懂,符合整體能源管理要求和企業能源管理標準。

4.3系統監管簡潔有效

該系統根據EMS模式進行能源數據管理,使得系統運行簡潔高效,對分散能源數據進行集中化管理控制。根據數據分析結果提出相對應的解決方法,實現企業制定的能源節約目標。

4.4實現精細化管理

通過能源管理系統的自動化數據信息采集,極大地提升了數據的實時性和準確性,實現能源精細化管理。
