1輔助供電系統的定義

（1）輔助供電系統是指除為牽引動力系統之外的所有需要使用電力的負載設備提供電能的系統,包括輔助逆變系統和蓄電池系統。

（2）輔助供電系統的電力主要來自牽引供電接觸網,經受電弓進入列車;當電力無法來自牽引供電接觸網時,則采用外接電源（例如車間電源）或者蓄電池供電。

（3）輔助供電系統的負載設備主要包括牽引逆變器冷卻風扇、輔助逆變器冷卻風扇、空氣壓縮機、空調系統、各種電動閥門、頭燈、車廂照明及各種服務性電氣設備以及蓄電池充電器（當充電機采用AC/DC形式時）等。此外,輔助供電系統還需為列車控制系統提供不間斷的電源。

2輔助供電系統的組成

2.1輸入模塊

輔助供電系統的輸入模塊主要包括主接觸器、輸入濾波器等,將直流電引入逆變模塊。

2.2逆變模塊

輔助供電系統的負載大多采用三相交流電源,因而首先要通過輔助逆變模塊將波動的直流網壓逆變?yōu)殡妷汉皖l率恒定的三相交流電。

2.3輸出模塊

輸出模塊主要由輸出變壓器、正弦濾波器以及熔斷器等相應設備組成。直流網壓通過逆變模塊形成的交流電經由輸出接觸器以及熔斷器對列車負載進行供電。

2.4直流電源兼作蓄電池充電器

車輛上各個控制電器都由直流電源DC/DC供電。車輛上蓄電池為緊急用電所需,所以DC110V控制電源同時作為蓄電池的充電器。

以上四個部分構成完整的輔助供電系統。

3西門子輔助供電系統與國產輔助供電系統對比分析

現通過對這兩種輔助供電系統的原理及實際應用情況進行對比分析,為后續城軌車輛輔助供電系統選型提供建議。

3.1西門子輔助逆變系統

3.1.1電氣參數

輔助供電系統輸入額定電壓為1500V的直流電,最低輸入電壓為直流900V,連續滿負載時的最高電壓為直流1800V,短時滿負載時最高電壓為直流2050V（1s）;額定輸出功率為93kw帶充電機、73kw不帶充電機。DC/AC輸出電壓為380V、頻率為50Hz三相交流電;DC/DC輸出2的具體參數為直流110V,容量為20kw。冷卻方式為強迫風冷。

3.1.2布置方式

西門子輔助逆變系統采用分布式布置、集中供電方式,每節車安裝1個輔助逆變單元DC/AC,把1500V的直流電轉換為三相380V的交流電,提供給空壓機、空調設備、設備通風裝置以及220V的方便插座。

每節B車安裝1個DC/DC,與B車輔助逆變器集成在一個箱體,把1500V的直流電轉換為110V直流電,為整列車提供110V直流電源,并負責給列車蓄電池充電。

3.2國產輔助逆變系統

3.2.1電氣參數

國產輔助逆變系統采用的主電路形式為sIV輸出,直接兩電平逆變電路和BCG輸出。三相整流＋高頻DC/DC變換,其額定電壓為1500V,電壓波動范圍為DC1000+1800V,再生制動時最大允許電壓為DC2000V。電壓輸出1的具體參數為:三相交流380×（1±5～）V的電壓,頻率為50Hz,容量為190kVA;電壓輸出2的具體參數為:DC110V,容量為20kw。冷卻方式為強迫風冷。

3.2.2布置方式

國產輔助逆變系統采用集中供電的方式,每個B車安裝有1個DC/AC,每臺輔助逆變器通過三相輸出接觸器向本單元的3節車廂輸出380V交流電。

4國產輔助逆變系統與西門子輔助逆變系統的比較

4.1輔助系統工作原理比較

國產輔助逆變系統每個B車安裝有1個DC/AC,每臺輔助逆變器通過三相輸出接觸器向本單元的3節車廂輸出380V交流電。在正常工作狀態下,%車上的三相母線接觸器處于斷開狀態,兩個單元各自獨立工作。輔助逆變器輸出為190kVA,當某個單元內的輔助逆變器發生故障時,斷開輸出接觸器,故障逆變器與供電母線隔離,通過閉合擴展供電接觸器將非故障單元的電流引入故障單元,確保故障單元內關鍵負載能正常工作。單個輔助逆變器的容量無法滿足整列車的負載要求,因此需要切除本單元的負載才能保障列車無需限速運行。

西門子輔助逆變系統每節車都有1個輔助逆變單元DC/AC,即采用分散并網供電系統,每臺輔助逆變器通過三相輸出接觸器向380V交流列車母線供電。當任意1臺或者2臺輔助逆變器故障時,無需切除負載,當任意3臺及以上的輔助逆變器故障時需要切除負載才能保障列車正常運行。

4.2維護情況對比

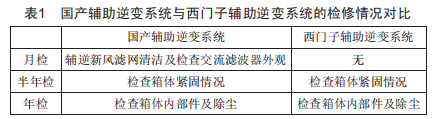

目前廣州地鐵3號線北延段列車輔逆系統計劃性檢修主要以系統修方式開展,每年二月份為輔逆系統半年檢,主要檢查內容為箱體及接地線的緊固情況,并對箱內的灰塵進行清潔:每年八月份為輔逆系統年檢,主要對輔逆箱體內部關鍵部件進行檢查并進行除塵。國產輔助逆變系統與西門子輔助逆變系統的檢修情況對比如表1所示。

從實際運用情況看,國產輔助逆變系統較西門子輔助逆變系統的維護工作量偏大,主要在于國產輔逆新風濾網每?jī)芍苄枰M(jìn)行一次清潔。

5結語

本文通過對西門子輔助逆變系統及國產輔助逆變系統原理、運營維護及系統故障情況進行比較分析,可以為其他地鐵運營單位選取輔助逆變系統時提供必要的理論支撐。
