引言

2016年云南電網與南方電網開始異步運行,云南電網系統容量變小,當發生故障導致系統功率失衡時,系統頻率穩定問題凸顯。而之前在云南電網與南方電網其余四省同步聯網時,即便發生嚴重故障,電網的波動也主要表現在功角和電壓上,頻率變化相對很小,所以在之前的暫態穩定分析時未將頻率偏差A/作為重點研究對象。

目前,電力系統數字仿真已經深入應用到電力系統規劃、設計、運行、調度等各個領域,在電力系統的數字仿真計算中,負荷模型的準確性對電力系統仿真結果影響巨大。

1負荷頻率特性研究模型

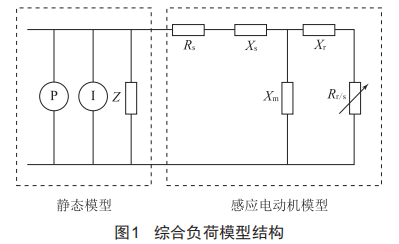

目前,電力行業內系統分析采用的仿真工具以中國電力科學研究院PsD-BPA潮流及暫態穩定程序為主,為遵循研究工作的實用性原則,采用靜態負荷模型+三階感應電動機的動態綜合負荷模型,如圖1所示。

含頻率的改進綜合負荷模型共有16個參數。其中,三階感應電動機部分待辨識的參數有8個,這些參數都是電動機容量基準下的標么值,它們分別是[Rs、Ⅹs、Rr、Xr、Xm、X、A、B]:擴展ZIP模型有6個參數[Pz、PP、0z、0P、LDP、LDo]:加上定義的兩個參數Kpm、Mlf,一共是16個參數。

2參數靈敏度分析

分析負荷模型參數對整體頻率特性的影響,并找出對頻率特性影響最大的那些參數,即靈敏參數。

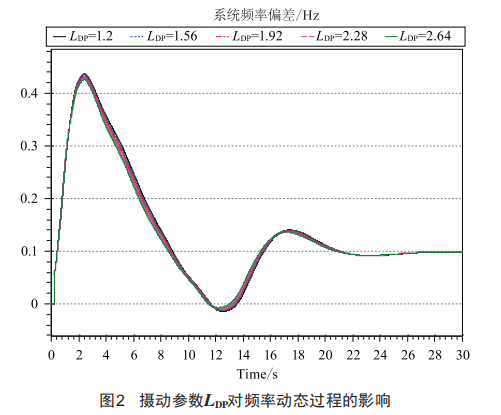

故障采用楚穗直流單極閉鎖和溪洛渡單機(620Mw）無故障跳閘進行仿真計算:分別攝動含頻率負荷模型的參數,選擇攝動步長為參數值的30%,觀察不同的參數變化時對頻率仿真曲線的影響范圍和程度。例如,攝動LDP(頻率變化1%引起的有功變化百分數）參數,仿真結果如圖2所示。

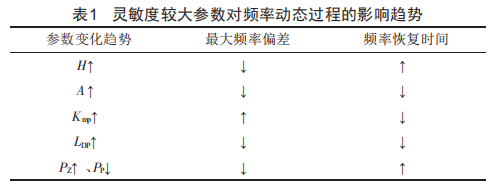

經過對負荷模型所有參數進行攝動分析,感應電動機參數轉子的慣性時間常數X、A,電動機負荷在總負荷中所占的比例Kpm以及擴展ZIP模型參數PZ、PP、LDP等共計6個參數對頻率的靈敏度比較大:其余參數值對系統頻率的靈敏度比較小。靈敏參數對頻率特性影響情況如表1所示。

3粒子群優化算法(PS0）的負荷模型參數辨識

目前,云南負荷模型參數如下:ZIP模型6個參數[PZ、PP、0Z、0P、LDP、LDo]分別為[1、0、1、0、1.2、-2]:電動機模型8個參數[Rs、Xs、Rr、Xr、Xm、2X、A、B]分別為[0.02、0.18、0.02、0.12、3.499、2.0、0.85、0]:定義的兩個參數Kpm、s0(Mlf）分別為0.5、0.0116。經實測仿真計算對比,目前仿真計算最大頻率偏差大于實測值,頻率恢復穩定時長小于實測值,有必要進行負荷頻率特性參數優化。

粒子群優化算法目標函數:本次主要對系統頻率進行研究,將目標函數設定為仿真頻率與實測頻率的誤差。誤差分為兩部分,即最大頻率偏差誤差errormax和整體頻率誤差errorall。本文目標函數設置為:

式中,n1和n2表示權重。

約束條件:仿真過程中,功角穩定、頻率穩定及電壓穩定。

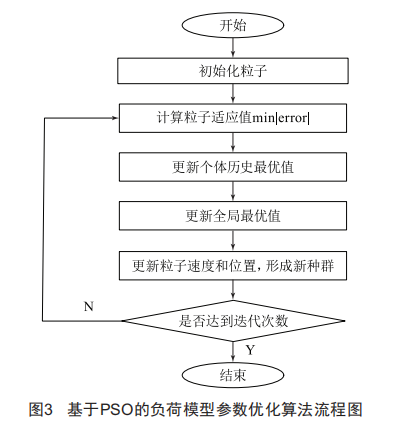

基于Ps0的負荷模型參數優化算法流程圖如圖3所示。

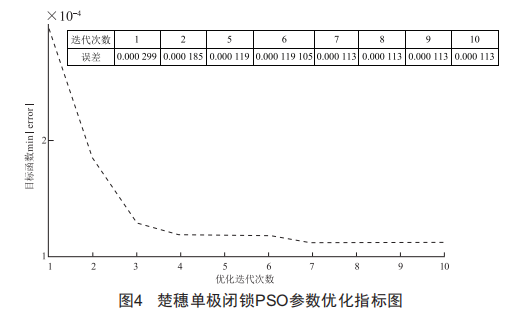

本次優化算法故障擬合來源于云南異步聯網試驗楚穗單極閉鎖(一次調頻死區均整定為士0.05Hz）實測數據。待優化的粒子維度為6,即2H、Kpm、A、PZ、PP、LDP6個參數,仿真中更關注最大頻率偏差,n1=0.9。采用Ps0優化算法進行搜索后,獲得最小誤差搜索曲線如圖4所示。

采用楚穗直流單極閉鎖故障進行參數優化,迭代計算10次,收斂速度較快,在第七次獲得了最優負荷參數:2H=4、Kpm=0.3、A=0.72、PZ=0.67、PP=0.22、LDP=2.24。

用新辨識參數進行其他故障仿真,仿真與實測對比后,最大頻率偏差誤差均有所降低,說明了該方法的可行性。

4結論

(1）動態綜合負荷模型中,H、A、Kpm以及擴展Z1P模型參數PZ、PP、LDP等共計6個參數對頻率的靈敏度較大。

(2）采用基于粒子群優化算法的故障擬合法對負荷進行建模,將頻率誤差最小設置為目標函數,可有效快速辨識負荷頻率特性參數。
