引言

隨著飛機性能的日益提高,機載設備的類型和數量不斷增加,給飛機能量管理帶來了巨大的挑戰。為應對飛機能量管理的問題,航空領域提出了多電飛機的技術理念。

多電飛機是指二次能源系統盡可能用電能取代原來的液壓、氣壓和機械能的飛機,即次級功率系統基本用電能的形式分配,包括多電發動機技術、大容量高壓電源系統技術、先進配電技術、功率電傳技術、電力作動技術、全電剎車技術、電環控系統/防除冰系統等。以F-35戰斗機為代表的軍用飛機和以波音B787、空客A380等為代表的民用飛機已經投入使用,代表多電飛機技術已正式進入應用階段。文獻對多電飛機電氣系統體系結構進行了較為全面的論述,包含機載電源技術、配電技術、自動配電系統、負載智能管理等關鍵技術。文獻則對機載270V高壓直流系統的安全性分析方法進行了深入研究,采用故障樹方法對270V高壓直流系統的安全性進行了評估。

作為多電飛機技術的重要支撐,機電系統未來將大規模采用大功率電驅動技術,因而其已成為當前的研究熱點。本文以多電直升機為技術背景,搭建了一種航空用高功率密度電機控制系統仿真模型,結合直升機尾獎驅動應用場景,進行了全面的仿真分析,結果表明,大功率電驅動技術能夠滿足直升機驅動需求。

1高功率密度電機控制系統建模

航空領域?qū)C(jī)載設備重量要求極為嚴苛,對于驅動設備來講,在一定的重量約束條件下應能夠?qū)崿F(xiàn)盡可能大的功率輸出,即實現高功重比指標。為滿足直升機驅動領域的相關技術要求,本文采用永磁同步電機作為研究對象。

三相永磁同步電機(PMSM）是一個強耦合、復雜的非線性系統,為了能夠更好地設計先進的PMSM控制算法,建立合適的數學模型就顯得尤為重要。本文高功率密度電機及其控制系統仿真采用Matlab軟件實現。Matlab軟件是一款用于算法開發、數據可視化、數據分析及數值計算的高級計算預研和交互式環境平臺。Matlab軟件提供各類專業工具箱的Simulink仿真環境,常用的包括控制系統工具箱、電氣系統工具箱、通信與信號處理工具箱、物理仿真系統工具箱等,并提供圖形化的仿真與建模環境,適用于構建物理及各種專業系統仿真模型的研究工作。

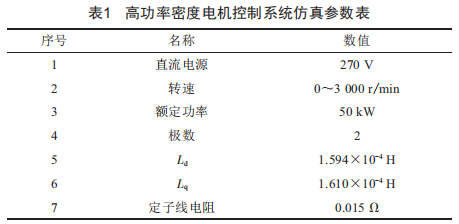

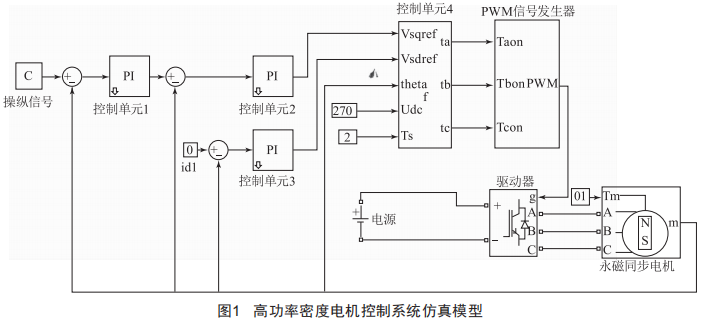

如圖1所示,本文構建了一種高功率密度電機控制系統仿真模型,主要包括操縱信號(輸入控制信號）、控制系統(PI控制器、PwM信號發生器等）、高壓直流電源、驅動器、永磁同步電機,仿真參數如表1所示。

2高功率密度電機控制系統仿真結果

直升機尾獎系統通過獎距變化來平衡旋翼產生的扭矩,實現航向操縱,獎距的變化通過改變尾獎的獎距角實現。通常,直升機飛行過程中需要經常調整尾獎系統來實現飛行控制,因此需要尾獎驅動系統有較高的響應速度、較好的轉速控制精度、良好的負載響應特性。為實現對高功率密度電機及其控制性能的全面仿真測試,本文進行了響應速度仿真測試、轉速控制精度仿真測試、負載響應仿真測試等。

2.1響應速度

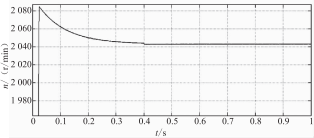

直升機尾獎驅動電機應能夠跟隨控制信號實現電機的快速啟動。電機空載啟動曲線如圖2所示,電機轉速略有超調,在0.3s的時間內達到平穩的轉速特性。t=0.4s左右的時間,電機加載l0N·m左右的小負載,電機轉速輸出平穩。

圖2驅動電機空載啟動曲線

2.2控制精度

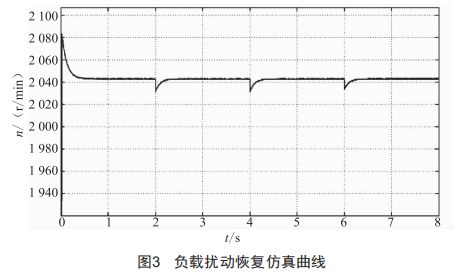

直升機尾槳轉速較為恒定,要求驅動電機有較好的轉速控制精度,并能應對不同程度的負載擾動影響。如圖3所示,在t=2s左右,加入21kw或100N·m的負載輸入,可以看出,電機在大約0.2s的時間內可以恢復額定速度。在t=4s左右,加入42kw或200N·m輸入信號,可以看出,電機也在大約0.2s的時間內即可實現速度的恢復。因此可以看出,本文所提出的電機控制系統能夠?qū)崿F(xiàn)高精度的轉速控制,并能有效應對負載擾動的影響。

2.3負載響應

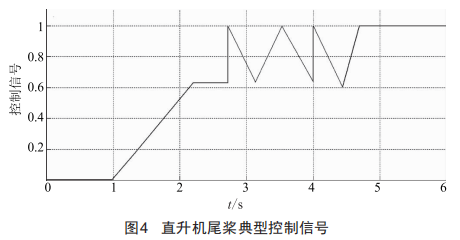

在直升機飛行過程中將進行頻繁的操作以滿足轉向的控制需求,圖4所示為直升機尾槳典型操縱信號曲線,由圖可見,尾槳操縱信號變化較為劇烈,對尾槳電驅動系統有較高的跟隨要求。

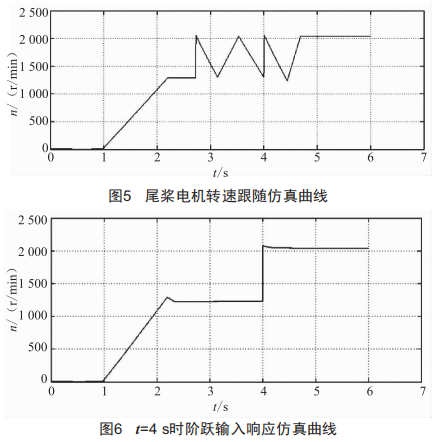

圖5為驅動電機的控制響應仿真圖像,從圖中可以看出,電機驅動系統能夠很好地跟隨控制信號輸入。圖6則給出了階躍控制輸入下的響應曲線,從圖中可以看出,電機在階躍輸入后約l0ms級即可實現速度跟隨,滿足輸出響應要求。

以上結果表明,本文所提出的高功率密度電機及其控制系統能夠?qū)崿F(xiàn)較高的動態響應要求及控制精度要求,能夠滿足直升機整體的控制需求,且有助于提高直升機整體的操縱性能。

3結語

本文提出了一種高功率密度電機控制系統仿真模型,并結合直升機尾槳驅動應用場景進行了全面的仿真分析,給出了詳實的仿真結果。仿真結果表明,本文提出的高功率密度電機及其控制系統響應速度快、轉速控制精度高、負載響應跟隨性強,能夠滿足直升機尾槳驅動的技術需要,為直升機大功率電驅動及其他航空驅動技術領域提供了借鑒。
