引言

隨著中國城市化速度加快,城市邊際不斷擴大,以前的工業區漸漸都變成了主城區,居民對環境要求也越來越高?？諝忮N噪聲大、能耗高,無法滿足環保要求。傳統快鍛液壓機由于設備價格高、制造周期長、市場響應速度慢,不符合市場平穩期中小型民營企業的投資模式。

智能數控鍛壓機是致力于"替代空氣錘和電液錘"而精心設計制造的一種小型數控快鍛液壓機,機組主要由液壓機主機、機組液壓系統、電氣控制系統等組成。

1智能數控鍛壓機介紹

1.1主機結構

智能數控鍛壓機主機結構形式為三梁四柱上壓式預應力框架結構,主要由預應力組合機架、活動橫梁、主缸、回程缸、導向裝置、行程檢測裝置、快換裝置、橫向移砧裝置、潤滑系統等組成。

1.2主要技術參數

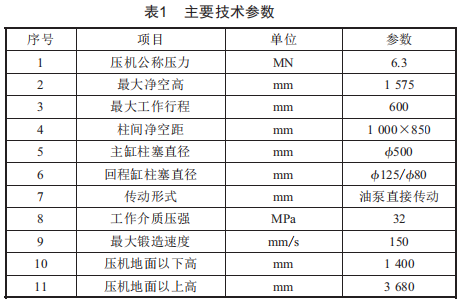

智能數控鍛壓機主要技術參數如表1所示。

2電控系統設計思路

基于替代市場3t以下空氣錘和電液錘的開發背景,小型智能鍛壓機電控系統主要基于傳統快鍛機組控制系統,著重從降成本、提品質、增效率等方面進行優化,以期標準化現有設備,提升設備性能,滿足用戶需求。

2.1優化電控系統硬件配置,降低控制系統成本

(1）系統基于西門子S7-1500系列PLC和ET200SP分布式I/O模塊,以IMATICNET網絡構架為基礎,采用通用的開放式工業現場總線結構,與上位工控機聯網組成實時網絡控制系統。(2）操作室內設置PLC柜,內置PLC主站、比例閥放大板及DC24v開關電源,配置穩壓電源。(3）優化操作臺臺體設計。操作臺左右箱體布置操作元件,中間設置一臺觸摸工控機,分屏進行道次設置、參數設置、參數顯示、電磁閥/傳感器狀態顯示、實時和歷史曲線顯示、故障報警、壓機動畫顯示等。(4）對低壓啟動柜內部元件進行合理布局,減少柜體數量。柜內主電機啟停通過變頻器實現,其他小電機直接啟動。(5）進一步優化接線箱布置?；谝簤赫镜募信渲?配置一臺電氣接線箱。

2.2電控系統和控制程序的標準化

基于機械和液壓設計的標準化,開發標準化的電控系統和控制程序,可以減少設計和安裝調試時間,縮短供貨周期。同時,標準化產品的開發,更有利于繼承已有技術成果,降低設備故障率,提高產品質量,延長設備壽命。若用戶同時使用一臺以上該設備,那么備品備件可以互換,還可節約用戶維護和保養費用。

2.3豐富控制系統功能,提升設備品質,引導和激發客戶需求

小型智能數控鍛壓機在傳統快鍛液壓機的基礎上增加以下功能:(1）加壓速度顯示和恒應變速率控制功能。(2）實現鍛造工藝數據的存儲和調用。(3）在進線柜安裝多功能電力測控儀,與PLC通信,在工控機屏幕上顯示記錄用電量、電壓、電流、功率等用電參數,實現設備電能管理。(4）豐富上位機畫面功能。在上位機實現液壓簡圖顯示、實時和歷史曲線顯示、壓機工作動畫顯示、砧型選擇、道次畫面、故障排除指導等功能。(5）主電機采用變頻電機,變頻器控制其啟停。這樣不僅可以實現電機軟啟停,避免電機啟動時的大電流,同時可以實現在空載狀態下降低電機轉速,以節約電能。

3電控系統整體方案

3.1系統配置

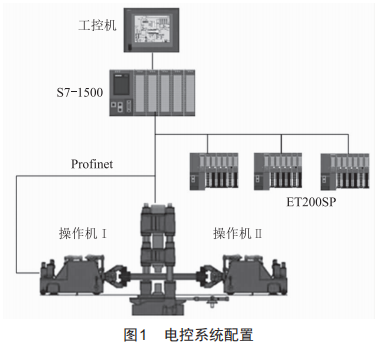

智能鍛壓機電控柜系統配置如圖1所示。

PLC主站采用西門子S7-1500系列PLC,從站采用ET200SP系列從站。該系列PLC處理速度更快,聯網能力更強,診斷能力和安全性更高,不僅可節省成本,提高生產效率,而且安全可靠,維護簡單方便。

3.2電控系統構成

電控系統是機組有效運轉和實現自動化的核心,是機組按工藝要求進行生產的重要保證和指揮中心。

3.2.l電源控制單元

用戶提供AC380V供電電源至進線柜以后,電源控制單元為整個控制系統提供安全、高效、清潔的動力源,其中包括AC380V、AC220V、DC24V、DC±10V等控制電源。

3.2.2電機啟動單元

電機啟動單元的主要設備為電控柜,其主要功能是完成壓機電機、輔助系統電機和操作機電機的啟?？刂?。根據用戶電網容量的實際情況,對不同等級的電機采用不同的啟動方式,既保證機組的動力要求,同時也要確保電網平穩運行。主電機采用變頻器控制,避免電機啟動時的大電流,同時可以實現在空載狀態下降低電機轉速,節約電能:功率較小的低壓電機直接啟動:PLC控制系統對各電機的啟停及運行狀態實時監控,并進行有效的聯鎖保護。

3.2.3可編程控制單元

可編程控制單元是整個自動化控制系統的核心,它的主要功能是編程實現壓機、輔助系統及操作機的各種動作,并實現各種信號監測、診斷、聯鎖保護、數據處理等主要任務。該單元以德國SIEMENS公司S7-1500系列PLC為核心,通過開放式工業現場總線Profinet連接分布式I/O站點,模塊化設計,結構簡單,組合靈活。

3.2.4人機交互單元

人機交互功能是控制系統"友善性"的重要標志。智能鍛壓機通過工控機、I/O設備、PC等搭建人與PLC的對話平臺,其主要作用是實現操作人員和PLC之間的信息互通和信息交流。操作臺是人機交互單元的核心部分,操作、維護人員通過操作臺上的觸摸式工控機、手柄、按鈕開關等控制整個機組的運行,通過操作臺工控機上的監視畫面了解機組的運行狀態、報警等狀態和故障排除信息。依據自身設計經驗和大量的現場調研,結合現代科技的發展,操作臺面板采用宜人化設計,分為手動操作手柄、工作方式設定、輔助系統控制開關、急停開關等幾部分,操作人員通過這些手柄開關可方便地實現機組的手動、半自動、自動、聯動等操作。工控機分屏進行道次設置、參數設置、參數顯示、電磁閥/傳感器狀態顯示、實時和歷史曲線顯示、故障報警、壓機動畫顯示、設備加壓速度顯示、鍛造工藝數據的存儲和調用、故障排除指導等,并與受電柜多功能電力測控儀通信,顯示電量、電壓、電流、功率等用電參數,參與設備的能源管理。

4工作方式

機組工作方式分為手動、自動、半自動和與操作機聯動。

(1）手動狀態:壓機和操作機的動作分別由操作臺上的主令手柄控制。(2）自動狀態:壓機按工控機設定的參數自動鍛造,操作機手動運行。按下"開鍛"鍵,壓機按設定道次自動鍛造:按下"停止"鍵,則壓機停止鍛造。在壓機自動鍛造過程中,任何時候手動干預壓機主令手柄,則自動鍛造過程結束。(3）半自動狀態:壓機的動作由主令手柄決定,但鍛造過程具有鍛造尺寸位置保護功能。也就是當壓機下降到道次設定的"鍛造尺寸"位置時,壓機即停止繼續向下運動。即使主令手柄仍處于"加壓"或"快下"狀態,壓機也不會向下運動,而是進行鍛造工藝保護。(4）聯動模式:操作機的旋轉、行走控制是根據觸摸屏設定的"大車行走位移"和"夾鉗旋轉角度"來進行的。在"開鍛"鍵按下后開始動作,壓機自動運動至下給定點,然后返回聯動點,壓機回程時操作機進行旋轉、行走復合動作:壓機壓下時,操作機停止動作。此過程循環工作,直到完成鍛造過程。

5結語

"替代空氣錘和電液錘的小型智能鍛壓機"項目通過采用高度集成化、模塊化、程序標準化設計,優化了主機、液壓系統及控制系統結構,大幅縮減了設計、制造、安裝、調試周期,降低了設備成本,提高了市場響應效率,通過智能化應用技術提升壓機的技術水平,實現柔性生產,可以以批量制造的方式實現對3t以下電液錘、空氣錘的替代。
