?HAL 15xy霍爾開關系列產品符合ISO26262

?SMD(SOT23)或引腳式(TO92-UA)的不同封裝

?高魯棒性和安全性能

TDK公司 升級了Micronas用于汽車和工業應用的霍爾效應開關系列產品HAL 15xy。目前產品全部定義為符合ISO 26262的SEooC ASIL-B級。配備HAL 15xy的模塊可以更輕松地滿足汽車應用中更高的安全標準，如剎車液液位傳感、安全帶檢測和剎車燈開關。* HAL 15xy系列產品的生產已經在進行中;樣品可隨時索取。

滿足AEC-Q100的 HAL 15xy提供了許多診斷功能，可用于ASIL A和ASIL B級別的汽車應用。對應更嚴格的安全要求，HAL 15xy具有附加的、獨特的通電自檢功能。客戶可以在開始標準操作之前對傳感器的信號處理路徑和輸出進行完全的功能性測試，以增加診斷覆蓋率。

HAL 15xy傳感器被設計用于在最苛刻的環境中無故障運行，可提供從24 V下到2.7 V的寬電源電壓范圍。在?40 °C至150 °C的環境溫度條件下，能在電壓突然下時進行可靠測量，并在負載轉儲脈沖高達40 V時，對電壓峰值具有更大的魯棒性。此外，HAL 15xy系列滿足高達±8 kV(HBM)的高ESD水平。

在帶短路保護的開漏輸出三線版本和帶電流源接口的兩線版本，客戶可以選擇各種溫度補償?shù)暮愣ㄩ_(kāi)關點。除了符合JEDEC標準的小型SOT23 SMD封裝外，HAL 15xy還有TO92-UA封裝形式。

可根據要求提供相關文件，例如安全手冊和安全報告。

術語

安全手冊：描述如何在功能安全應用中正確使用產品

主要應用*

剎車液液位測量

安全帶檢測

剎車燈開關

主要特點和優勢**

在2.7 V到24 V供電電壓范圍內工作

±8 kV(HBM)的高ESD水平

SOT23-3L JEDEC TO236合規封裝

短路保護開漏輸出或兩線電流調制

熱關閉

包括通電自檢的診斷功能

符合ISO 26262(ASIL B級)的SEooC，支持功能安全應用

環境溫度范圍大(-40 °C 到最高 150 °C)，適合汽車應用

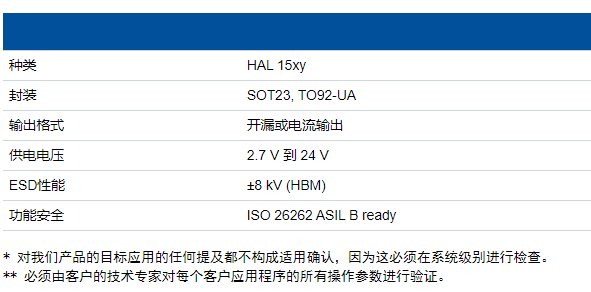

重要數據
