引言

隨著國民經濟的快速發展,城市化建設進程不斷加快,當前10kV電力系統正逐步進行10kV小電阻接地方式改造工作。因此,10kV電力系統的穩定性和可靠性相關研究也在不斷發展和優化。近年來小電阻接地變誤動跳閘事故不斷增多,針對小電阻接地變的在線監測技術卻尚未成熟。因此,完善小電阻接地系統接地保護配置方案,從接地變壓器原理上解決10kV小電阻接地方式在線監測難題,對于提高10kV電力系統供電可靠性具有重要意義。

1小電阻接地系統

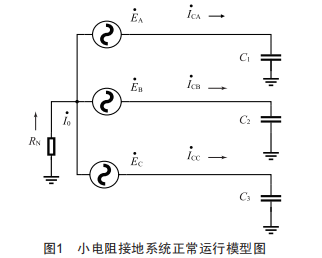

當10kV電力系統為不接地系統時,在系統發生單相接地故障時,接地點電流主要為系統電容電流,故障電流小。10kV電力系統經小電阻接地是通過人為增加一個接地點,當系統發生單相接地故障時,系統與大地通過故障點及小電阻接地變形成故障電流回路,可提高選線跳閘的可靠性,快速隔離故障,防止故障進一步發展為兩相或三相短路接地。10kV小電阻接地系統正常運行時,流過接地變壓器的電流情況如圖1所示。

由于小電阻接地方式下的系統運行穩定,三相負載較為均衡,三相電容電流平衡,正常運行狀態下一次側流過小電阻的零序電流很小,為系統電容電流。故障時流過接地變中性點的故障電流為:

小電阻接地系統正常運行方式下無法發現接地變中性點故障,只有當系統發生接地故障時,流過中性點大電流,才能發現接地變及中性點故障。當此時中性點故障并未及時發現并消除時,可能導致接地變故障電流極大,影響設備安全,同時將引起聯跳母聯開關及主變變低開關,造成10kV母線失壓。

2接地變壓器

Z型變壓器是常見的10kV接地系統采用接地變壓器。該型變壓器在目前電力系統運行中可靠性較高,維護較為方便,該型變壓器將三相鐵芯柱每個芯柱上的繞組平均分為兩部分,三相繞組根據Z型變壓器連接成星型接線,如圖2所示。

由圖2可知,Z型變壓器繞組對于正序及負序電流呈現高阻抗性,在每一個鐵芯柱上相反繞接原邊及副邊繞組,當兩個繞組內流過相同的電流即零序電流時,兩個繞組產生相互抵消的磁通,此時對于零序電流呈現低阻抗性。正常運行狀態下,流過變壓器中性點的電流極小,難以發現接地變壓器小電阻及零序CT回路故障,目前在電力系統運維中時有出現由于接地變壓器中性點發生直接接地故障或零序CT二次回路開路等故障,導致接地變過流保護動作跳閘或主變變低及母聯開關跳閘等情況。因此,采取合理的小電阻接地變及其回路在線監測方案,及時發現并消除中性點接地電阻系統中接地變、接地電阻、零序互感器等部分的故障具有重要的實際意義。

3在線監測方案分析

由圖2可知,當解決了10kV系統正常運行方式下,流過10kV接地變副邊側小電阻零序電流難以采樣判斷是否正常運行的問題,即可解決10kV小電阻接地方式在線監測問題。因此,可修改接地變壓器三相繞組阻抗參數,使得正常運行方式下仍有可檢測的零序電流流過小電阻及零序CT。

具體方案如下:當Z型變壓器三相存在不平衡阻抗,使得正常運行情況下仍有滿足當前零序CT檢測精度等級要求的正常運行電流,同時當系統發生單相接地故障時,流過小電阻的故障電流仍滿足選線跳閘定值。為滿足可靠性要求,可進一步優化故障跳閘特點,利用上下級保護之間的縱向配合及同級保護之間的橫向配合,設定反時限零序過電流保護,提高保護靈敏度。

公式(2）～公式（5）中,iset1、iset2為小電阻在線監測告警定值,iset3為小電阻在線監測保護動作定值:當正常運行方式下流

過小電阻的零序電流為I1,通過零序CT采樣二次側電流i1,應滿足以下要求:

（1）當i1符合公式)1）定值情況:

此時裝置不發出任何信號,裝置判斷系統正常運行,小電阻、零序CT及接地變正常。

（2）當i1符合公式)2）及公式)3）定值情況:

此時裝置發出告警信號,裝置判斷零序CT或小電阻接地系統發生異常情況,需要繼電保護運維人員處理。

（3）當i1滿足公式)2）定值要求:

此時裝置發出跳閘命令,裝置按照正常系統發生接地故障時整定的定值要求執行跳閘命令。根據設定定值,向保護裝置、后臺及遠動設備發送相應告警信號或跳閘指令。

基于整定值可進一步計算各相繞組阻抗,并設置接地變壓器參數。

4結語

本文在10kV小電阻接地系統基礎上,分析了小電阻接地系統及Z型接地變壓器基本原理,在現有Z型變壓器基礎上研究設計了接地變壓器、接地電阻及零序CT等部分的在線監測方案,保障接地變壓器及其裝置的可靠穩定運行,有利于及時發現故障,同時基于此方案可進一步設計接地變壓器參數以及進一步研究小電阻接地其他監測手段。
