引言

為了提高客戶滿意度、縮短停電維修時間,對配電運維人員的各項工作提出了更高的要求。要想縮短停電時間,就必須在保證施工有效時間的前提下,努力縮短停送電的操作時間。其中,開關操作手柄的質量優劣直接影響到停送電操作的時間長短。

1目標可行性分析

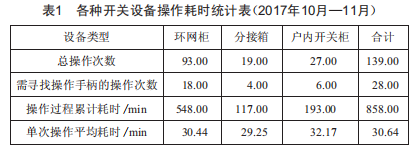

當現場已配備完好的開關操作手柄時,開關操作耗時約為0.6min,各種開關設備操作耗時統計表如表1所示,出現操作手柄遺失或損壞的概率為28/139≈20%,對于各種類型的開關設備,尋找對應型號的開關操作手柄的平均耗時幾乎一致,單次操作平均耗時為30.64min,尋找操作手柄的過程平均耗時約28min,是主要的耗時原因。

設想如果僅需要一個開關操作手柄,針對不同類型的開關設備均可使用,則可節省尋找操作手柄的耗時。

2具體設計方案的制定

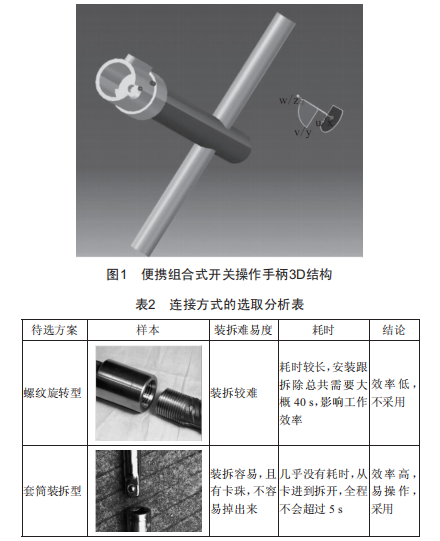

為應對開關操作手柄種類多、工具車空間小、攜帶麻煩等問題,考慮加工成本,本文設計了一種新型開關操作手柄,由操作棒、開關接口套筒和連接棒組成,按照目前不同型號的操作手柄制作對應的開關接口,接口的另一端制作成套筒的形式,通過開關接口套筒端與連接棒相連,再在連接棒中穿入操作棒,即可對開關設備進行操作。便攜組合式開關操作手柄3D結構如圖1所示。

2.1連接方式的選擇

根據操作手柄連接方式的選取分析表(表2）所示,本設計選擇套筒裝拆型的連接方式。

2.2開關接口套筒的形狀選取

根據操作手柄開關接口套筒的形狀選取分析表(表3）所示,本設計選擇了正方形。

2.3連接棒以及操作棒的選取

根據連接棒以及操作棒的形狀選取分析表(表4）所示,在對開關操作手柄的連接棒選擇上,本設計選用圓柱體作為連接棒。

2.4材料的選取

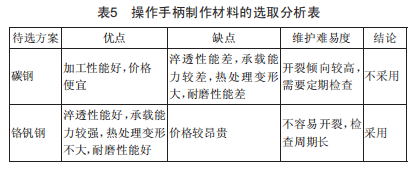

根據操作手柄制作材料選取分析表(表5）所示,便攜組合式開關操作手柄材料選擇以鉻釩鋼作為材料制作。

3結語

本文研制的新型開關操作手柄具有操作用時少、占用空間小、便于攜帶的優點。經試驗統計發現,在操作手柄遺失或損壞時,應用新型開關操作手柄耗時僅為3.19min,相較于傳統操作手柄的平均耗時30.64min,新型開關操作手柄的工作效率提升了89.59%。
