引言

目前所有電力采集終端檔案主要靠主站下發,人工進行維護,不僅耗時耗力,而且經常出現錯誤檔案或者空檔案等問題,影響正常數據采集以及其他一些功能的實現。而在電力采集終端增加了檔案維護功能后,無需人工設置或

者刪除檔案,可搜集臺區所轄采集器下所有電能表信息并自動更新維護,且不影響正常抄表流程。

1檔案自動維護方案介紹

檔案自動維護功能分為兩種方式:立即維護和定時維護。立即維護:終端參數自動搜表功能為允許搜表,手動下發控制命令立即啟動。定時維護:終端參數自動搜表開啟,每天定時20:00一23:00啟動自動維護功能。

檔案自動維護方案具體設計如下:

1.1載波通道搜表

載波搜表的目的是便于維護現場檔案,進行本臺區下檔案類的變更(新增、刪減、更新等）。采用自下而上的流程,由終端觸發激活、模塊上送,終端可以自動維護檔案,也可以通過未知表事件格式上送到主站,再由上而下,以檔案參數形式安裝至終端。

1.1.1總體思路

(1）終端主動觸發,從節點上報,并開啟相應搜表功能:

(2）路由開始執行搜表任務,并上送至終端:

(3）終端按照搜表參數進行相應處理,若事件記錄參數中要求記錄事件并主動上報,則需要上送至主站。

1.1.2功能實現流程圖

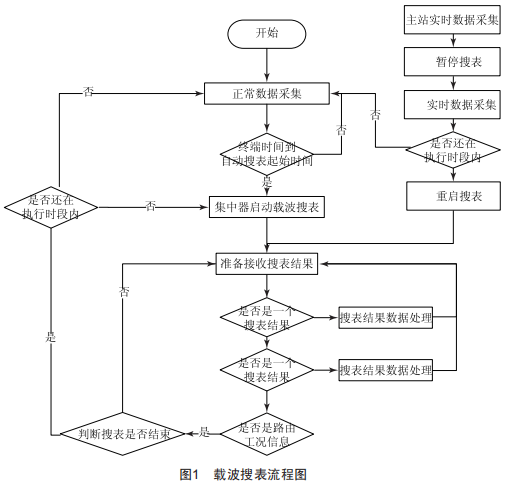

載波搜表流程如圖1所示。

1.2485通道搜表

485通道搜表主要用在111型專變產品上,同載波通道功能一樣,也是便于現場檔案維護。

1.2.1總體思路

使用不同波特率,按廣播地址發送抄讀表號,如果沒有返回,說明該端口下沒有掛任何表。

從表地址最低位開始,從00～99開始嘗試,以最低位為例,按不同波特率發送表地址為AAAAAAAAAA00的查詢報文,存在以下幾種情況:(1）無返回,說明不存在以00結尾的表,此時最低位地址加1,然后重新嘗試。(2）有返回,報文合法,說明只有一塊表的表地址符合要求,記錄該表地址,生成相關事件,同時最低位地址加1,再重新嘗試下一塊表。(3）有返回,但是報文不合法,說明可能多表符合要求,此時固定低地址,進行高位縮位,即以AAAAAAAAZZxx的報文嘗試,其中xx為剛才固定的地址,ZZ范圍為00～99。此時按步驟(2）繼續,逐步向高位縮位。(4）高位縮位完畢,最低位地址加1,繼續下一步縮位,直到最低位縮位完畢。

搜表過程中需記錄搜表進度,運行主站透傳抄表,透傳完畢,繼續進行剩下的抄表工作。

搜表完畢,上報相應的時間,保存相關參數。

1.2.2功能實現流程圖

485通道搜表流程如圖2所示。

2檔案存儲

每搜到20個表或5min沒存儲,執行一次存儲。

若終端參數狀態要求更新檔案,則將搜表信息存儲到電表檔案中。如果參數狀態無需更新檔案,則將搜表信息存儲到搜表數據塊中。

存儲前,檢查搜到的表是否存在檔案或搜表數據塊中,已存在且不符合修改條件的,則不再執行保存。后搜到的表覆蓋已存在的表需滿足以下條件:(1）之前搜到為97協議,之后搜到為07協議,如果是雙規約表,則按07協議及通信速率保存:(2）端口不同,按后搜到的端口保存:(3）采集器地址不同,按后搜到的采集器地址保存。

如采集器下無表,按全0xEE電表存儲,每個采集器可有且只能有一個全0xEE表地址。如采集器原來沒有表,之后又有表了,則搜到的第一個表替換全0xEE表地址。

3檔案維護事件上報

新搜到表后,向主站上報發現未知表事件。

如更新到檔案參數中,向主站上報參數變更事件。更新到參數檔案的,10min內不重復上報事件。

4結語

檔案自動維護功能不僅適用于載波通道,還能適用于485通道,簡而言之,就是只要終端安裝到現場開啟功能后,便可以自動加載整個臺區能正常通信的所有檔案,不會出現重復保存檔案、保存錯誤檔案等現象。若檔案中出現了不能通信測量的點(連續30天）便自動刪除檔案,及時維護采集率,并解放勞動力。自動維護功能每天20:00—23:00啟動,不影響正常抄表功能。
