引言

2019年3月,我公司提出了扎實推進泛在電力物聯網建設,而網絡安全、穩定運行是信息化建設的基礎。如今公司所屬網絡設備已全面接入監控平臺,具備狀態全面感知功能,為網絡層提供有力支撐。經長期監測發現,由于受空間、成本等因素影響,機房環境溫度過高,交換機長時間在高溫環境下運行極易發生故障。半導體制冷技術是比較常用的制冷技術,將其科學、合理地應用在交換機上能夠提高網絡穩定性,降低安全隱患發生的概率。

目前,制冷系統在家用、汽車發動機等行業得到普及,并取得良好的應用效果,但市場上流通的制冷設備成本較高,占地面積大,缺少應用于交換機等網絡設備的小型制冷散熱設備。本文針對當前半導體制冷技術進行簡單分析,提出了外置散熱系統的結構設計方案,通過制冷效果試驗,證明了該系統達到了預期效果,能有效提升計算機信息網絡的安全性和可靠性。

1半導體制冷技術分析

半導體制冷技術以溫差電現象為基礎,半導體元件通過直流電源供電。因電流方向不同,使得其熱電偶接觸點產生吸熱和放熱現象,稱為塞貝克效應。半導體制冷材料結構獨特,更容易產生溫差電現象。

半導體制冷系統和壓縮機制冷、吸收式制冷方式相比,其結構簡單、占地面積小、精度高且降溫快速,已經在醫學、軍事、紅外探測等很多領域得到了廣泛應用。此外,半導體制冷不需要使用大量制冷劑,既能夠避免制冷劑泄漏造成交換機故障,影響網絡安全運行,還能有效避免對機房環境造成污染。同時,半導體制冷在制冷過程中噪聲較小,不需要多余的制冷設備,基本不會影響周圍員工的正常辦公,也便于后期維護,具有一定的實用價值和推廣價值。

2外置散熱系統的方案設計

外置散熱系統總體設計分4個單元,分別為溫度控制單元、散熱器單元、信息采集單元和數據處理單元,具體如下:

（1）溫度控制單元,能夠根據環境或設備溫度進行判斷。當環境或設備溫度>22℃（可自行設置溫度）時,斷電器吸合,啟動散熱器單元:當溫度≤22℃（可自行設置溫度）時,斷電器會自動斷開,關閉散熱器單元,起到了節能環保的作用。在溫控開關工作電源和開關型號的選擇上,遵循安全、節能、成本低等原則,選取了12V低壓電源和xH-w1209數字溫控器。

（2）散熱器單元,是散熱系統的核心,通過直流電源給半導體制冷片供電,采用硅膠密封方式,確保與外界空氣完全隔離,冷熱端分別加裝風扇,保持冷熱端的溫差,使其具有良好的制冷及散熱條件。筆者通過調研市場上常見的半導體制冷片內部阻值、額定電壓、制冷功率等參數,最終選取了TEC1-12705制冷片。

（3）信息采集單元,采集環境溫度信息、散熱模塊工作狀態信息、交換機運行狀態信息等,將數據采集到數據處理單元。該單元主要涉及傳輸過程中數據的質量和安全,并對數據傳輸方式、數據加解密方式以及加密算法進行對比選擇,最終選擇移動4G/5G網絡傳輸,采用端對端方式進行加密,加密通過軟件實現,可以進行用戶認證,安全性能相對較高。另外,對比了MD5、RsA和AEs三種數據加密算法,AEs運算速度快、安全性高、資源消耗低,而且適合大數據量的加解密處理,符合該單元的要求。

（4）數據處理單元,根據采集單元收集到的數據在服務器端生成數據庫圖表,更直觀顯示交換機和散熱器工作狀態,能夠進行智能分析,并提前預判可能發生的網絡安全隱患。該單元主要選取可視化形式展示數據信息,其可以直觀反映溫度超過標準溫度的時長以及變化趨勢。

3外置散熱系統性能分析試驗

3.1半導體制冷芯片制冷效果測試

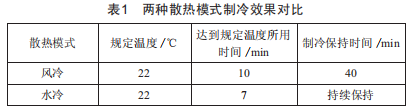

半導體制冷芯片的制冷效果好壞直接影響交換機外置散熱系統的有效性,實驗選用型號為TEC1-12705的半導體制冷片,尺寸為40mm×40mm×3.8mm,額定電壓12V。分別對風冷散熱和水冷散熱兩種散熱模式達到規定溫度時進行數據對比,如表1所示。

從表1可以看出,兩種散熱模式均能滿足交換機運行適宜溫度。水冷較風冷節省時間,且制冷保持時間長,風冷模式具備價格便宜、技術較成熟、占地面積小、置放要求低等特點,更重要的是可靠性高,而水冷模式可能會出現設備漏水現象,造成交換機故障,影響網絡的穩定運行。因此,本文選取風冷模式,達到了理想的制冷效果。

3.2智能溫控開關性能測試

筆者將散熱系統模型安裝在公司11樓配線間一臺交換機上進行實驗,并將溫度控制器的控制溫度設置為22℃,經過1h后的觀測,結果如表2所示。

經過測試,交換機溫度超過22℃時,溫控開關斷電器閉合,啟動散熱單元,否則斷開斷電器,正確率達100%,符合目標要求。

4結語

本文提出了基于半導體制冷技術的交換機外置散熱系統研制方案,該系統采用半導體制冷、智能溫控、加解密等技術,能夠科學、合理地達到降溫效果,并實時采集交換機狀態信息。但由于網絡設備不斷增加,僅僅依賴設備降溫進行網絡安全防御也是不夠的,還需要智能分析采集到的數據并將數據、告警信息等實時發送到移動端APP,提高故障處理的及時率,這也是筆者下一階段將要研究的內容。
