1概述

1.1事件概況

國外某水電站在機組運行過程中,出現一次進水球閥旁通管路上的法蘭密封失效情況,導致近4MPa的壓力水沿法蘭四周噴射,對其他電氣設備和盤柜造成了一定的損害,并致使相鄰發電機組停機。隨后工作人員拆解失效的法蘭,發現法蘭密封被完全沖散,失去密封作用。檢查發現,本法蘭密封采用的是帶對中環的金屬密封纏繞墊。

1.2金屬纏繞墊的特性

金屬纏繞墊由v形或w形不銹鋼帶和非金屬填充料疊合、螺旋卷繞、始末端點焊而成。主要的密封部位是由金屬纏繞帶和非金屬填料帶交替纏繞在一起形成,其中,金屬纏繞帶的通用材料為3o4ss不銹鋼和316L/316ss不銹鋼,非金屬填料帶的通用材料為石墨（Graphite)和四氟乙烯（PTFE),具有良好的壓縮-回彈性能,適用于溫度、壓力交變劇烈的密封部位,是管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封元件。目前金屬纏繞墊廣泛應用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等領域,特別是在熱力系統也得到了廣泛應用,取得了良好的密封效果,但是金屬纏繞墊不到規定使用周期即發生密封失效的現象也時有發生。

2事件經過

2.1金屬纏繞密封墊安裝形式

按照設計圖紙,球閥旁通管路的外購法蘭均為凸面法蘭,具體設計如圖1所示。

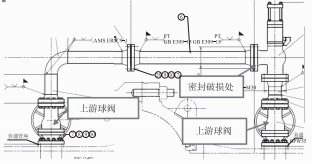

圖1球閥旁通管路示意圖

失效法蘭處的操作針閥型號為0347F-100R。不銹鋼液動針閥為DN150-PN100,兩邊連接法蘭均為凸面法蘭,而與之相連的不銹鋼法蘭也為凸面法蘭,不銹鋼法蘭型號為DN150-PN100M,而所選密封金屬拆繞墊型號為sH3407-Gsw-10.0-150-A21纏繞式密封墊片。事后檢查,現場所有設備安裝均按照圖紙和方案進行了正確安裝,所有法蘭連接螺栓均按照工藝和要求進行了緊固,無偏差。

2.2事件過程

本臺機組在完成720h運行考核期后,當時正在對球閥本體進行防腐刷漆前準備工作,正在對球閥本體進行清掃。在施工過程中,突然聽到失效法蘭處有聲響,很快高壓水就從失效法蘭的把合面間的空隙中噴射出來。隨后現場施工人員迅速關閉球閥旁通管路上游側閥門,關閉了高壓進水側,并同時關閉下游側手動閥門,使事件得到了迅速控制。隨后拆除失效密封面發現,金屬纏繞墊為內帶內環型金屬纏繞墊,外圈為密封纏繞金屬帶和石墨帶。失效密封墊形式如圖2所示。

圖2失效密封墊形式

2.3事件處理

事件發生后,經與廠家溝通,廠家提出兩種處理方案。第一種:更換與密封失效法蘭一致（凸面對凸面)的所有法蘭面密封,更換為相同壓力等級帶內環和對中環型的金屬纏繞墊。第二種方案:改變失效法蘭的配合形式為凸面對凹面法蘭,更換與針閥90°法蘭連接法蘭為凹面法蘭,同時將靠上游側的一對凸面對凸面法蘭其中一個更換為凹面法蘭。后來由于采購周期和時間問題,為了確保機組正常運行,采用了第一種方案作為臨時處理方案。

3事件分析

3.1事件原因

金屬纏繞墊和法蘭結構形式對照表如表1所示。

表1金屬纏繞墊和法蘭結構形式對照表

根據表1可以看出,此次密封失效的法蘭面所采取的型式與對應的金屬纏繞墊型式是不符的,這是導致密封失效的最直接原因。根據資料查得,密封墊的失效形式主要有以下幾種:1）金屬纏繞墊片本身沒有破損或者散卷,表面也沒有明顯的沖涮勾痕,但是卻受到過度擠壓,失去彈性,回彈率為0。(2）金屬纏繞墊受壓正常,無散卷現象,但是表面有沖涮勾痕,覆蓋在表面的柔性石墨等非金屬填料被介質沖掉。(3）基本型金屬纏繞墊出現破碎散卷現象。(4）增強型金屬纏繞墊的增強圈斷裂,使得金屬纏繞墊出現散卷。

根據以上失效原因可以分析,本次密封失效原因可能是第一種情況和第四種情況的綜合所導致。當時拆開時發現,金屬纏繞墊的鋼帶已經完全散開,且鋼帶部分基本未出現斷裂和破損狀況。另外,當時現場由于進行了球閥的檢修密封投入操作,在操作過程中由于密封的動作產生了比較大的沖擊振動,這會誘發第一種情況下密封失效的發生。

3.2事件分析

根據以上原因分析,本次密封失效首要原因?yàn)檫x型出了問題,是導致此種密封失效的直接原因。再加上現場的其他誘因,水錘、振動等都會導致密封產生一定的不確定因素,當臨界點重合時就會產生一些意想不到的破壞性后果。在施工過程中要加強對部分元器件適用性的學習。另外,在安裝過程中,由于安裝人員與現場技術人員的業務水平不到位,對部分元件性能不甚了解,導致在事件發生后才發現問題的存在。3.3事件的反思

(1）加強現場對設計技術基礎工作的審查,從源頭規避質量安全事件的發生。

(2）強化施工人員業務知識和專業素養的學習,檢查和落實相關設計和規范標準。

(3）強化現場施工的質量把控,確保設備安裝的規范化,操作工藝的標準化。

(4）施工前的技術交底要落到實處,確保施工質量優良。

4結語

針對目前國內外對水電站機組施工質量要求的不斷提高,結合本文發生的機組中低壓金屬纏繞墊失效的事故分析,要求我們在現場施工過程中要強化對標準規范的學習,對于現場設計圖紙強化設計審查,確保能夠提前發現問題,同時對于機組施工,一定要做到事前有準備,事中有督察,事后有檢查。
