引言
為了提高客戶滿意度、縮短停電維修時間,對配電運維人員的各項工作提出了更高的要求。要想縮短停電時間,就必須在保證施工有效時間的前提下,努力縮短停送電的操作時間。其中,開關操作手柄的質量優劣直接影響到停送電操作的時間長短。
1目標可行性分析
當現場已配備完好的開關操作手柄時,開關操作耗時約為0.6min,各種開關設備操作耗時統計表如表1所示,出現操作手柄遺失或損壞的概率為28/139≈20%,對于各種類型的開關設備,尋找對應型號的開關操作手柄的平均耗時幾乎一致,單次操作平均耗時為30.64min,尋找操作手柄的過程平均耗時約28min,是主要的耗時原因。
表1各種開關設備操作耗時統計表（2017年10月一11月）
|
設備類型 |
環網柜 |
分接箱 |
戶內開關柜 |
合計 |
|
總操作次數 |
93.00 |
19.00 |
27.00 |
139.00 |
|
需尋找操作手柄的操作次數 |
18.00 |
4.00 |
6.00 |
28.00 |
|
操作過程累計耗時/min |
548.00 |
117.00 |
193.00 |
858.00 |
|
單次操作平均耗時/min |
30.44 |
29.25 |
32.17 |
30.64 |
設想如果僅需要一個開關操作手柄,針對不同類型的開關設備均可使用,則可節省尋找操作手柄的耗時。
2具體設計方案的制定

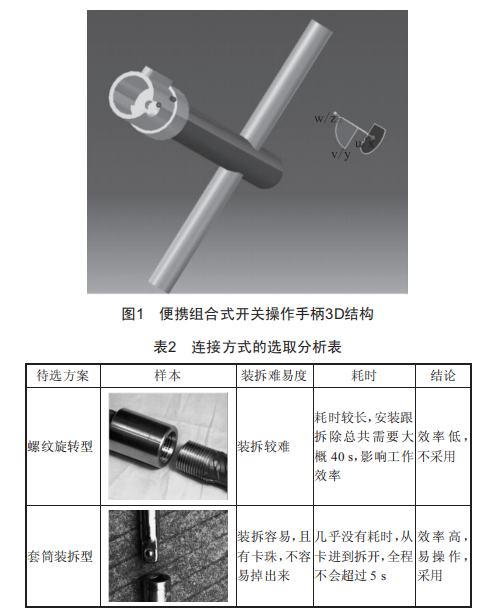

為應對開關操作手柄種類多、工具車空間小、攜帶麻煩等問題,考慮加工成本,本文設計了一種新型開關操作手柄,由操作棒、開關接口套筒和連接棒組成,按照目前不同型號的操作手柄制作對應的開關接口,接口的另一端制作成套筒的形式,通過開關接口套筒端與連接棒相連,再在連接棒中穿入操作棒,即可對開關設備進行操作。便攜組合式開關操作手柄3D結構如圖1所示。
2.1連接方式的選擇
根據操作手柄連接方式的選取分析表(表2）所示,本設計選擇套筒裝拆型的連接方式。
2.2開關接口套筒的形狀選取

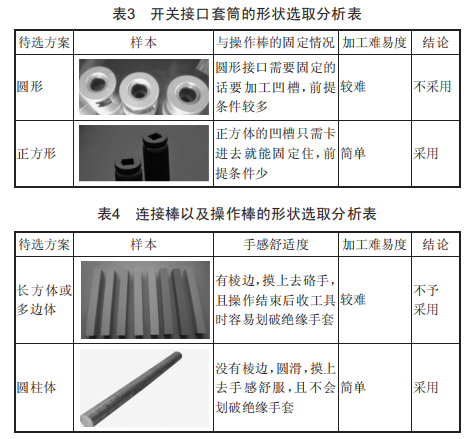

根據操作手柄開關接口套筒的形狀選取分析表(表3）所示,本設計選擇了正方形。
2.3連接棒以及操作棒的選取
根據連接棒以及操作棒的形狀選取分析表(表4）所示,在對開關操作手柄的連接棒選擇上,本設計選用圓柱體作為連接棒。
2.4材料的選取
根據操作手柄制作材料選取分析表(表5）所示,便攜組合式開關操作手柄材料選擇以鉻釩鋼作為材料制作。
表5操作手柄制作材料的選取分析表
|
待選方案 |
優點 |
缺點 |
維護難易度 |
結論 |
|
碳鋼 |
加工性能好,價格便宜 |
淬透性能差,承載能力較差,熱處理變形大,耐磨性能差 |
開裂傾向較高,需要定期檢查 |
不采用 |
|
鉻釩鋼 |
淬透性能好,承載能力較強,熱處理變形不大,耐磨性能好 |
價格較昂貴 |
不容易開裂,檢查周期長 |
采用 |
3結語
本文研制的新型開關操作手柄具有操作用時少、占用空間小、便于攜帶的優點。經試驗統計發現,在操作手柄遺失或損壞時,應用新型開關操作手柄耗時僅為3.19min,相較于傳統操作手柄的平均耗時30.64min,新型開關操作手柄的工作效率提升了89.59%。
