1相關技術背景

1.1技術背景

根據國家電網公司《泛在電力物聯網建設大綱》的規定,"泛在物聯"是指任何時間、任何地點、任何人、任何物之間的信息連接和交互。泛在電力物聯網將電力用戶及其設備、電網企業及其設備、發電企業及其設備、供應商及其設備以及人和物連接起來,產生共享數據,利用這些數據為用戶提供全面的智能的服務。變電站在線監測系統在電網中的應用已初具規模,但在運行過程中,設備廠家的數據沒有統一的規范,信息孤島問題此消彼長,系統漏洞頻繁發生,修復技術難度大、耗費周期長,給電網安全運行帶來了很大風險。本文利用泛在電力物聯網的變電站在線監測系統及裝置,提出了解決上述問題的一種思路,既為數據的傳輸提供了中轉平臺,又為規范數據結構提供了統一接口。

1.2現有技術

1.2.1技術一

現有變電站在線監測數據的現有接入方式之一是,數據從前端在線監測裝置通過協議轉換器,經網絡上傳至站端廠家后臺服務器,在后臺服務器部署數據推送接口程序,將前端接收到的在線數據推送至省公司側的輸變電在線監測接入網關機,網關對數據校驗并存儲。

1.2.2技術一的缺點

在線監測裝置數據通過協議轉換器,經網絡傳輸至廠商后臺服務器,由于服務器在后期維護無法實時處理,導致系統漏洞頻繁發生,給系統安全運行帶來了一定的風險。該技術主要缺點包括:操作系統漏洞、數據庫漏洞、web應用漏洞。待處理漏洞數量多,影響到漏洞修復的效率,同時耗費了大量人力成本,在一定程度上也浪費了IP資源。

1.2.3技術二

現有變電在線監測數據的現有接入方式二是,增加數據匯聚器。匯聚器從各廠家的在線監測裝置采集數據進行匯總,然后傳送到站端綜合應用服務器,通過綜合應用服務器推送接口程序,將在線數據推送至省公司側的輸變電在線監測接入網關機,由網關機對數據進行校驗并存儲。

1.2.4技術二的缺點

監測數據傳輸協議由各在線監測裝置廠家自定義,數據傳輸協議未做統一規定,數據通過匯聚器進行匯聚,網絡結構復雜,給后期運維及故障定位處理帶來了一定的困難。

2系統詳述

2.1待解決的技術問題

本文引入物聯網通信,加密芯片,結合數據分析,實現變電站在線監測數據接入云平臺,通過手機或電腦等終端實時掌握現場被監測設備的運行狀況,有利于快速進行故障定位和處理系統安全漏洞,提升系統運維效率。

2.2技術目標

基于泛在電力物聯網的變電站在線監測系統,通過提取變電站設備的運行數據,實現變電站的數據在線實時監測分析計算,提高設備運行管理水平:實現設備集中運行維護、故障快速定位,縮短維修時間:實現采取規范的接口,與調度自動化系統互聯,提高信息集成度:實現與用戶的雙向?qū)崟r(shí)通信,實時掌握電站運行狀況,提高服務水平:實現多方位、高效、準確的運維管理,通過線上云平臺遠程集中管理、故障遠程診斷,線下人工維護與檢修,完成線上"集中監管+遠程診斷"、線下"現場檢修+按需服務"目標,為運維環節提供可追溯的閉環管理運維手段,降低運維成本。

2.3技術方案

基于泛在電力物聯網的變電站在線監測系統提出具有安全認證的數據接入、監視方法,通過加密芯片對數據加密,運用物聯網技術、云技術實現遠程數據的接入、查詢和管理,通過移動端及PC端進行數據的全方位展現。

本方案技術關鍵點為:

(1)首次提出在線監測數據基于云平臺實現方案:

(2)首次研制變電站在線監測裝置數據安全接入系統。本文主要研究的在線監測組網圖如圖1所示。

2.4實施方式

(1)在CAC主機上接入NB一iot模組,兩者之間采用USB串口通信,通信內容通過iot模組提供的at指令進行傳輸。智能電子裝置實現異構數據的接入,根據不同裝置建立具有安全信息的IEC61850模型,提供注冊服務、IEC61850服務:

(2)數據加密:CAC主機里集成加密芯片,并與iot模組之間采用API接口進行數據交互,在云端通過加密芯片提供的解密鑰匙進行數據解密。

（3）CAC里建立具有安全訪問權限的IEC61850模型,按照IEC61850規范與云平臺進行數據交互,在每個邏輯節點的屬性里利用ext屬性來保存節點訪問權限,其定義形式如下:<LNinst="1"1nType="HRⅩTxxⅩM"1nC1ass="xxⅩM"ext:auth="IDAMTH,IDAMTH,……"/>,利用邏輯節點的擴展屬性,擴展出權限屬性,權限由一系列的IDAMTH構成,其中ID表示客戶端的ID號,AMTH表示所具有的權限由四位字符組成,第一位表示數據屬性是否可以訪問,第二位表示數據對象是否可以訪問,第三位表示邏輯節點是否可以訪問,第四位預留。CAC里的IEC61850服務端提供注冊功能,在IEC61850建立連接時判斷客戶端是否有權連接,如有生成對應ID。隨后的目錄服務、報告服務在訪問邏輯節點時判斷其權限是否滿足。

（4）建立云平臺:云平臺是數據接入的容器。構建云平臺網絡,建立數據服務器,構建云端數據接入模塊,在數據安全接入系統中配置變電在線監測裝置臺賬信息,建立與前端在線監測裝置一一對應的數據模型文件,在系統中配置掃描進程,提取最新監測數據,存入本地?cái)?shù)據庫,對未能掃描抓取的數據進行設備異常告警等。

（5）在本地發布系統應用程序,調用本地?cái)?shù)據庫在線監測數據進行展示、統計和分析,對異常越限數據進行告警,轉入異常數據分析處理階段。

（6）在本地實現數據推送功能,通過標準數據接口協議,將本地?cái)?shù)據推送至主站后臺數據庫,涉及數據接入準備的校驗和解析,對合法數據進行入庫存儲,非法數據拒接接收。2.5展現方式

融合泛在電力物聯網創新技術,系統實現移動端和PC端數據無縫集成與展現。設備分層可視化,電站管控精細化。關鍵數據實時監控,變電站設備運行一目了然:異常數據及時報警,有效防止故障蔓延:多元資料交叉分析,實現投資收益最大化:多粒度報表統計,全方位掌握設備運行情況,主動記錄各類信息,提供溯源保障。移動及手機端通過滾動快速瀏覽設備運營、巡檢等分角色需要的關鍵指標:PC客戶端運維中心與站端實時互動,快速實現電站設備故障處理并完成設備遠程監控和管理。

2.6實現案例

該案例以某省公司的750kV變電站在線監測的數據為模型,搭建了基于NB-iot的云臺系統。

（1）硬件部分集成了中國移動的x5311NB-iot模組和某公司的加密芯片,如圖2所示。

圖2帶加密功能的NB-iot模組

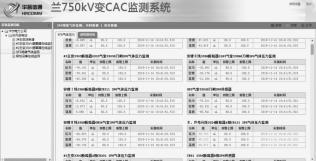

（2）系統在PC端的實現效果如圖3所示。

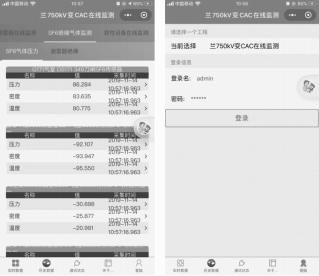

（3）系統在移動端實現效果如圖4所示。

圖3PC端實現效果

圖4移動端實現效果

該系統可以有效解決變電站在線監測系統安全漏洞,節約IP資源,便于后期對系統的運行維護,明顯降低改造費用,有效了節省資金。

3結語

本文提出了利用帶加密功能的NB-iot和云平臺技術實現變電站在線監測的方案,從實用角度分析了實現變電站在線監測系統的技術手段,對實現方法進行了詳細描述,并給出了實現的具體案例,對今后變電站在線監測系統的實際應用具有良好的借鑒作用。
