引言

如今免費使用的衛生紙被廣泛應用于我國各公共衛生間

中。有些貪小便宜的群眾,隨手將衛生紙架上的衛生紙帶走,或是大手大腳使用衛生紙,造成公共衛生紙巾的大肆浪費。長此以往,不僅會造成公眾財產的損失,同時也會助長愛貪小便宜者的不正之風,使公用的衛生紙卷幫助不到真正需要幫助的群眾。為此,有的專利公開了一種衛生間的衛生紙有償共享裝置:有的專利公開了一種共享紙巾自取裝置,通過其內部系統實現多種形式的支付,而后能自動給出設定的紙巾張數。

盡管上述研究者對共享衛生紙的研究和發展做出了貢獻,但其裝置在效率上都存在一定問題。因此,本文研發了一種共享衛生紙裝置,按照衛生紙長度進行收費,杜絕了群眾順走衛生紙以及浪費衛生紙的行為,同時用戶在此裝置上的消費支出可由政府再次投入到公共廁所的維護中。

1裝置功能與結構設計

共享衛生紙裝置外部結構由箱體和蓋體組成,箱體和蓋體均采用ABs材料制成,箱體與蓋體通過銷軸進行可轉動連接,蓋體相對箱體進行轉動。工作人員能通過蓋體上設計的窺紙孔,了解該共享衛生紙裝置中衛生紙的剩余量,以保證該設備不會出現缺紙的情況,該裝置整體結構如圖1所示。

1—蓋體;2一鎖頭;3一窺紙孔;4—支付裝置;5一紙巾;6一按鈕;7一箱體。

圖1整體結構示意圖

箱體固定在墻體上,箱體與蓋體相配合形成一個密閉空間用來放置衛生紙卷。為使有筒衛生紙卷在該裝置中有一相對固定的軸心,在箱體中心設置有與箱體表面垂直的芯軸,除放置衛生紙卷外,還與蓋體上設置的鎖頭相配合,鎖住箱體與蓋體之間的密閉空間。

電機和摩擦輪均設置在箱體下部。摩擦輪B安裝在箱體上并通過帶輪裝置與電機連接,由電機來帶動摩擦輪B轉動:

摩擦輪A安裝在箱體下部固定的槽道內,摩擦輪A與扭簧一端連接在一起,摩擦輪A能在槽道中滑動。當沒有作用力在扭簧上時,兩個摩擦輪緊緊依靠在一起,摩擦輪的接觸線位于出紙口的正上方,兩摩擦輪中間夾著衛生紙,電機轉動帶動摩擦輪轉動時,在摩擦輪摩擦力的作用下,紙巾將被輸出箱體。

設置在蓋體上的按鈕及支付裝置,與設計在箱體內部的電機及摩擦輪相輔相成。用戶在需要使用衛生紙時,通過按壓蓋體上相應按鈕,在支付裝置上完成支付后,電機在AT89C51單片機控制下帶動摩擦輪轉動相應的行程,對應輸出相應長度的衛生紙。按鈕上的數字代表衛生紙的節數,該裝置根據輸出衛生紙的長度不同而收取不同的費用。

電機工作時,兩摩擦輪的工作是輸出紙巾,電機停止運轉時,在扭簧作用下摩擦輪A將一直緊靠摩擦輪B,使紙巾在兩摩擦輪的作用下被夾住,摩擦輪部分如圖2所示。以防止該裝置中的公共衛生紙在用戶未完成支付的情況下,被強行扯出。

1一槽道;2一扭簧;3一摩擦輪A;4一銷軸;5一皮帶;6—皮帶輪;

7—電機;8—摩擦輪B。

圖2摩擦輪部分示意圖

2付費方式

在蓋體上設計有按鈕和支付裝置,其均通過蓋體上的單片機進行控制。

支付裝置相當于一個確認裝置,用戶按下該裝置上的按鈕,需要完成刷卡或指紋驗證或二維碼付費后,電機才會運轉帶動摩擦輪輸出衛生紙,以實現衛生紙的有效付費共享。用戶所付費用將用于新衛生紙的購買和裝置的更新,有效實現了公共衛生間衛生紙的自給自足,減少了對政府資助的依賴。該裝置采用自動化設計,使得該裝置能夠很好的適應市場,便捷地為用戶供紙。

3工作原理

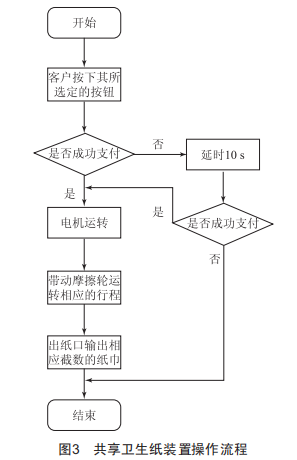

該裝置操作流程如圖3所示:開始二用戶按下按鈕二判斷是否支付成功二否,則延時10s,再次檢測是否成功支付:若否,則該程序結束,若成功支付,則電機運轉:是,則電機運轉二帶動摩擦輪運轉二輸出相應截數的衛生紙二結束。

4結語

該共享衛生紙裝置通過采用付費消費的方式,對于愛貪小便宜的使用者,不能夠再無償取走衛生紙。由于按照輸出衛生紙的長度進行收費,輸出紙巾越長收費越高,使群眾自覺節約用紙,不僅提高了衛生紙的使用效率,而且能夠有效減少衛生紙的浪費。該裝置通過向群眾收取一定的費用來維持公共衛生間中衛生紙的良性運轉,減少了政府用于維護公共衛生間的費用。
