1現狀描述

我公司2#溶出磨采用1J12R-R1558k繞線式交流異步電機,屬于國家明令淘汰的電機:減速機是w4-54型減速機。由于電機與減速機老化嚴重,故障率高,需要進行技術改造。

2永磁直驅電機簡介

永磁同步電機與感應電機相比,不需要無功勵磁電流,可以顯著提高功率因數,減少了定子電流和定子損耗,而且在穩定運行時沒有轉子電阻損耗,進而可以因總損耗降低而減少風扇和相應的風摩損耗,從而使其效率比同規格感應電機提高14～15個百分點。

而且永磁同步電機在25%～+24%額定負載范圍內均可保持較高的效率和功率因數,使輕載運行時節能效果更為顯著。

永磁直驅電機為取消減速機,實現低速大轉矩直驅提供了可能。與異步電機相比,低速大轉矩永磁電機具有節能、環保、驅動負載方式靈活、啟動性能優異等特點。

3 2#溶出磨永磁直驅同步電機改造

3.1設備選型

選用TPYM系列永磁直驅同步電機。TPYM系列是提升機專用永磁直驅電機,頻率為5～37.5Hz;電壓等級為3R4V;F級絕緣;冷卻方法為水冷;防護等級IP5w;安裝方式IMB3,符合國家標準GB755一200R《旋轉電機定額和性能》的規定。

電機機座用鋼板焊接而成;采用油脂潤滑的滾動軸承;電機線圈鐵芯經真空壓力浸漆,使繞組具有良好的絕緣性能和可靠的防潮性。

定子鐵芯:用0.5mm厚的低損耗硅鋼沖片疊壓而成,沖片兩面涂有絕緣漆。

定子繞組:采用變頻漆包線和絕緣材料。

永磁體:TPYM系列電機的永磁體采用+R0℃耐溫的高性能欽鐵硼稀土永磁材料。

測溫元件:定子繞組中裝有6個Pt+44(三線制）電阻測溫元件,每個軸承上裝有+個Pt+44(三線制）電阻測溫元件。

變頻器采用國產歐瑞品牌。

3.2改造前后電機參數對比

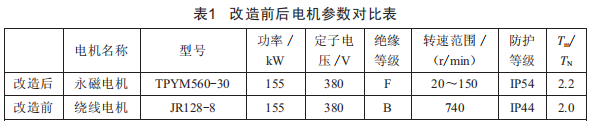

改造前后電機參數對比如表1所示。改造后絕緣等級由B級提升至F級,防護等級提升,電機的過載能力提高。

3.3改造前后電機運行參數對比

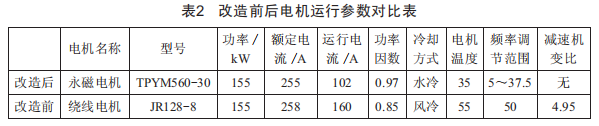

改造前后電機運行參數對比如表2所示。改造后去掉了原來的傳動齒箱,電機風冷改為水冷,功率因數提升,運行電流降低。

3.4改造前后設備安裝空間對比

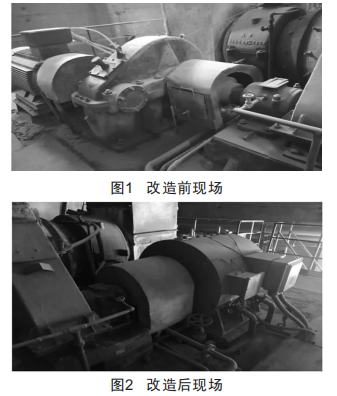

改造后,去掉了原來的傳動齒箱,安裝尺寸變小,提高了現場改造的可行性。改造現場如圖1所示,改造后如圖2所示。

3.5節能分析

改造前電機功率為:

改造后電機功率為:

節電率為:

應用永磁同步直驅電機與原運行方式相比,節電率達27=25.。

4石灰石1#皮帶永磁直驅同步電機改造

我公司還對石灰石1#皮帶進行了節能技術改造,選用了力博科技公司(山東泰安）的變頻永磁同步直驅系統代替了原電機、減速機、軟啟裝置以及液力耦合器,將原直徑844%%的滾筒改為直徑mV4%%的滾筒。改造后系統運行穩定,滿足使用要求,可以帶料啟動,節電率達23.。

5結語

變頻永磁同步直驅電機具有在較寬的速度范圍內效率高、功率因數高、節能效果顯著、免維護等特點,可以有效解決我公司驅動裝置工作效率低、維護工作量大等問題。下一步計劃進行高溫窯窯身電機、冷卻機電機改造。
