引言

根據合肥市《關于加強新建民用建筑設計方案建筑節能和綠色建筑管理工作的通知》（合規[2014]129號）的規定:新建、改建、擴建賓館、酒店、醫院等有生活熱水需求的公共建筑,應當安裝太陽能熱水系統:屋頂可利用面積達到1000m2及以上的新建非居住類民用建筑,應當安裝分布式太陽能光伏系統。

1項目概況

本項目位于安徽省廬江縣新橋路與城西大道交口東南角位置,總用地面積75658.7m2,總建筑面積62042.88m2,無地下室。本項目容積率為1.16,建筑密度為56.84%,綠地率為9.5%。本項目由一棟綜合樓、三棟廠房及配套輔助車間組成,如圖1所示。

圖1項目鳥瞰圖

2太陽能光伏系統利用方案

本項目采用分布式太陽能光伏系統,光伏板設置于綜合樓屋面。

2.1光伏組件技術參數

本項目擬采用的光伏組件技術參數如表1所示。

表1光伏組件技術參數

2.2分布式太陽能光伏系統原理

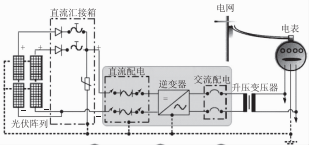

分布式光伏發電系統的基本設備包括光伏方陣支架、直流匯流箱、直流配電柜、并網逆變器、交流配電柜等設備,另外還有供電系統監控裝置和環境監測裝置,如圖2所示。其運行模式是在有太陽輻射的條件下,光伏發電系統的太陽能電池組件陣列將太陽能轉換輸出成電能,經過直流匯流箱集中送入直流配電柜,由并網逆變器逆變成交流電供給建筑自身負載,多余或不足的電力通過連接電網來調節。

圖2分布式太陽能光伏發電系統組成示意圖

2.3分布式太陽能光伏系統的利用

本項目在裙房屋面設置太陽能發電系統,無蓄電池。光伏板與逆變器設于屋頂。太陽能光伏發電系統發電容量接入本工程照明系統,作為本項目照明系統的補充和備用容量。

2.4光伏板布置

依據《民用建筑太陽能光伏系統應用技術規范》（IGI203一2010）[2]的要求,為保證前排光伏組件在冬至日09:00一15:00不遮擋后排的光伏組件,本項目采用Ecotect軟件對光伏組件進行遮擋分析,光伏組件的最小間距為1400mm。

圖3冬至日09:00時陰影圖

圖4冬至日15:00時陰影圖

為保證光伏組件的發電效率,將光伏組件盡可能設于屋頂日照相對充足的區域,光伏組件按緯度傾角安裝,考慮光伏組件安裝間距,將光伏組件布置于屋頂,避免了日照遮擋。

屋面安裝光伏組件90塊,光伏組件總面積為147m2,總安裝功率21kw。布置平面圖如圖5所示。

2.5年發電量估算

En=0×Ac×n1×n2

式中En光伏系統年發電量,kw·h:

0一緯度傾角平面年總輻照量,1205.94kw·h/m2:Ac一光伏發電板面積,147m2:

n1—光電轉換效率,取15%:

n2—綜合發電效率,取80%。

計算得出本項目屋頂光伏系統年發電量為21272.78kw·h。

2.6年耗電量估算

依據《工業與民用配電設計手冊》第二版[3]以及圖集12sDx101-2《民用建筑電氣設計計算及示例》[4]的用電年平均負荷和實際工作小時數計算,年有功電能消耗量（kw·h):

Wp,a=a×Pc×7a

式中Pc—有功功率,kw:

a—年平均有功負荷系數,一般取0.7～0.75:7a—年實際工作小時數,h,一班制可取1860h,兩班

制可取3720h,三班制可取5580h。辦公面積為7127m2:

Pc=Pc1×s/1000

式中Pc1—單位面積功率,w/m2:

s——建筑面積,m2。

辦公按80w/m2,a取0.7,辦公7a取1860h,則Pc=7127×80/1000≈570kw,Wp,a=a×Pc×7a=0.7×570×1860=742140kw·h。

本項目年總用電量為742140kw·h,則由可再生能源提供的電量比例為2.86%。

3節能經濟效益分析

3.1常規能源替代量計算

0td=D·En

式中0td—太陽能光伏系統的常規能源替代量,kg標準煤:

D—每度電折合所耗標準煤量,kg/kw·h,根據上年火電耗煤水平確定,沒有相關數據時取D=0.36kg/kw·h:

En一太陽能光伏系統年發電量,kw·h。

常規能源替代量為0td=21225.45×0.36≈7641kg。3.2環境效益分析

二氧化碳減排量應按下式計算:

0rco2=0tr×Vco2

式中0rco2—二氧化碳減排量,kg:

0tr—太陽能光伏系統年常規能源替代量,取7641kgce:Vco2—標準煤的二氧化碳排放因子,取Vco2=2.47kg/kgce。

計算可得0rco2=18.87t/a。

二氧化硫減排量應按下式計算:

0rso2=0tr×Vso2

式中0rso2—二氧化硫減排量,kg:

0tr—太陽能光伏系統年常規能源替代量,取7641kgce:Vso2—標準煤的二氧化硫排放因子,取Vso2=0.02kg/kgce。

計算可得0rso2=0.152t/a。

粉塵減排量應按下式計算:

0rfc=0tr×Vfc

式中0rfc——粉塵減排量,kg:

0tr—太陽能光伏系統年常規能源替代量,取7641kgce:Vfc——標準煤的粉塵排放因子,取Vfc=0.01kg/kgce。

計算可得0rfc=0.076t/a。

經計算,本項目采用太陽能光伏系統后,可實現年減排二氧化碳18.87t,年減排二氧化硫0.152t,年減排粉塵0.076t。

3.3投資回收期計算

按7.5元/w計算,本項目光伏系統投資為15.75萬。光伏系統發電在高峰期,按電價1.4元/kw·h計算,按照系統年衰減0.4%,通貨膨脹率按照0.4%計算,6年可收回投資,具有良好的經濟效益,本項目經濟分析可行。

4結語

太陽能光伏發電是目前最清潔的發電技術,可減少常規能源使用,優化能源結構,同時可減少二氧化碳、二氧化硫以及粉塵排放。太陽能光伏發電系統,不僅可以解決能源問題,還可以打造低碳節約型社會。
