為了應對工業和汽車行業日益嚴格的電源要求，多相設計是當今工程師的熱門選擇。對于超過 25A 的電流要求，越來越多的設計人員選擇多相方法，因為它們具有關鍵優勢。與單相設計相比，多相提供更低的輸出紋波電壓，以及更好的瞬態性能和更好的熱性能，從而提高整體效率。

為了在同步降壓轉換器中實現這些關鍵優勢，設計人員必須交錯相位。盡管存在許多交錯雙相的集成電路 (IC)，但當需要多于兩個相時就會出現挑戰。在此PMP10979參考設計中，兩個雙相同步降壓控制器并聯連接以實現四相設計。圖 1 和圖 2 展示了PMP10979如何在24V 輸入電壓下提供 95A (1282W) 的 13.5V 電壓。

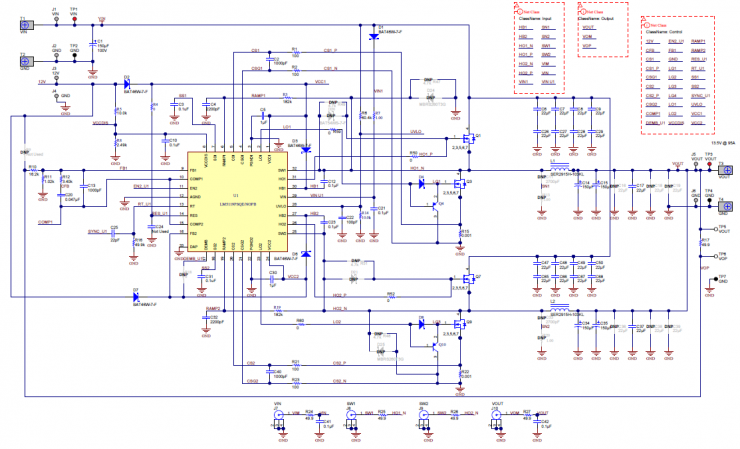

圖 1：PMP10979的第 1 階段和第 2 階段

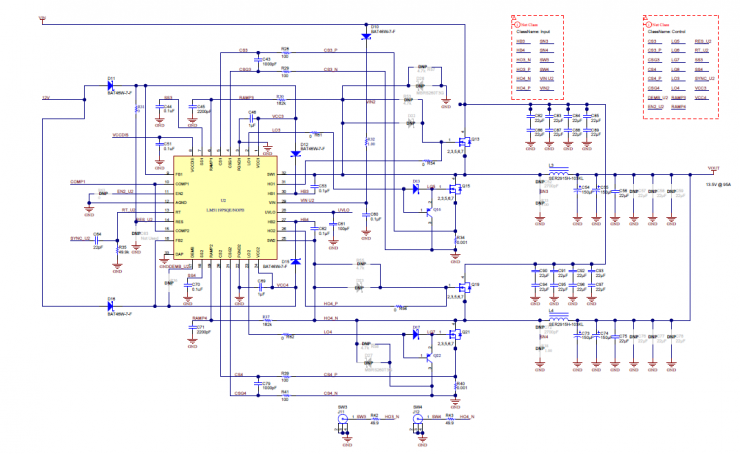

圖 2：第 3 階段和第 4 階段以及PMP10979

為了最大限度地發揮這種四相設計的優勢（減少輸入/輸出紋波電流，從而減少電感器/場效應晶體管 [FET] 上的應力），您需要將相位分開 90 度。LM5119降壓控制器的內部振蕩器確保每個雙相設計以 180 度異相運行。為確保四個相位之間的 90 度相移，必須向兩個 IC 提供同步的外部時鐘信號。這可以通過使用 555 定時器和逆變器輕松實現，如圖 3 所示。定時器將以LM5119控制器和逆變器之一的開關頻率的兩倍輸出占空比為 50% 的方波。逆變器的輸出將被路由到另一個 IC。

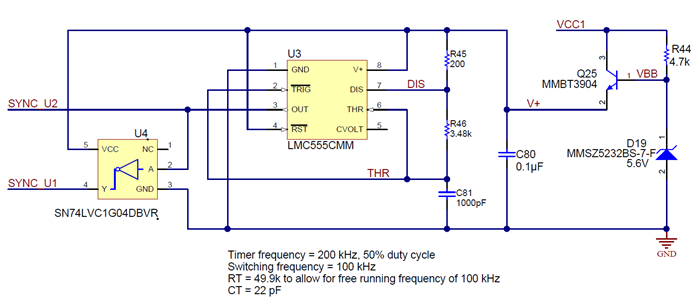

圖 3：用于 90 度相移的外部時鐘電路

這確保了隨著方波的每個上升沿，IC 都會觸發一個開關周期，從而產生相位 1、相位 3、相位 2 和相位 4 的相序，全部偏移 90 度。如果您調整設計的輸入電壓以產生 50% 的占空比，則 90 度相移變得明顯，如圖 4 所示。

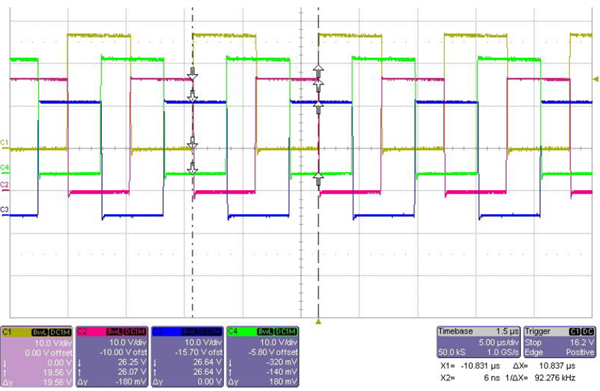

圖 4：顯示 90 度相移的 4 個相位的開關節點波形

將每相的開關頻率保持在 200 kHz 以下將確保高側 FET 中的開關損耗降至最低。此外，將電流分成四相可減少低側 FET 中的傳導損耗。熱性能得到進一步改善，因為總功耗現在由許多較小的組件共享，如圖 5 所示。

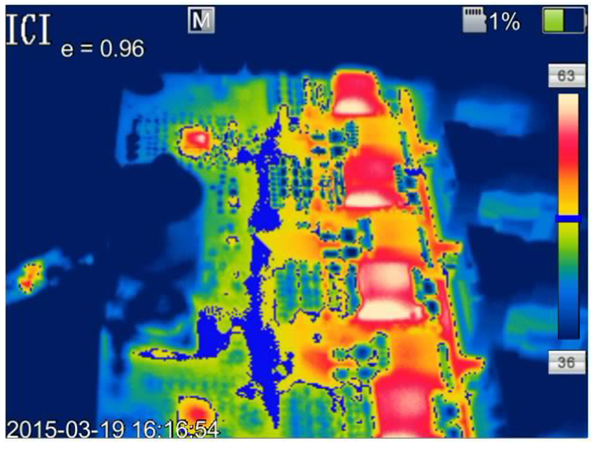

圖 5：1,280W 輸出時的熱性能 ( PMP10979 )

設計器件：

LM5119Q 器件是一款雙路同步降壓控制器，適用于 高壓 電源或變化范圍較大的輸入電源的降壓穩壓器應用。此控制方法基于采用仿真電流斜坡的電流模式控制。電流模式控制可提供內部線路前饋、逐周期電流限制和簡化的環路補償。通過使用仿真電流斜坡可降低脈寬調制電路的噪聲靈敏度，從而對高輸入電壓應用中所需的極小占空比進行可靠 控制。開關頻率可設定在 50kHz 至 750kHz 范圍內。LM5119Q 器件可驅動支持自適應死區時間控制的外部高側和低側 NMOS 功率開關。用戶可選二極管仿真模式可實現斷續模式運行，從而提高輕負載條件下的效率。憑借高壓偏置穩壓器以及自動切換至外部偏置的功能，可以進一步提高效率。其他 功能 包括：熱關斷、頻率同步、逐周期和斷續模式電流限制以及可調節線路欠壓鎖定。該器件采用功耗增強型 32 引腳無引線 WQFN 封裝，并且配有利于散熱的外露芯片連接焊盤。

LMC555 器件是業界標準 555 系列通用計時器的 CMOS 版本。除了標準封裝（SOIC、VSSSOP 和 PDIP）外，LMC555 還有采用 TI DSBGA 封裝技術的芯片尺寸封裝（8 凸點 DSBGA 封裝）。LMC555 具有與 LM555 相同的產生精確時延和頻率的能力，但功耗和電源電流尖峰要低得多。在一次性模式下，時延由單個外部電阻器和電容器精確控制。在非穩態模式下，振蕩頻率和占空比由兩個外部電阻器和一個電容器精確設置。TI LMCMOS 工藝的運用擴展了頻率范圍和低電源能力。
