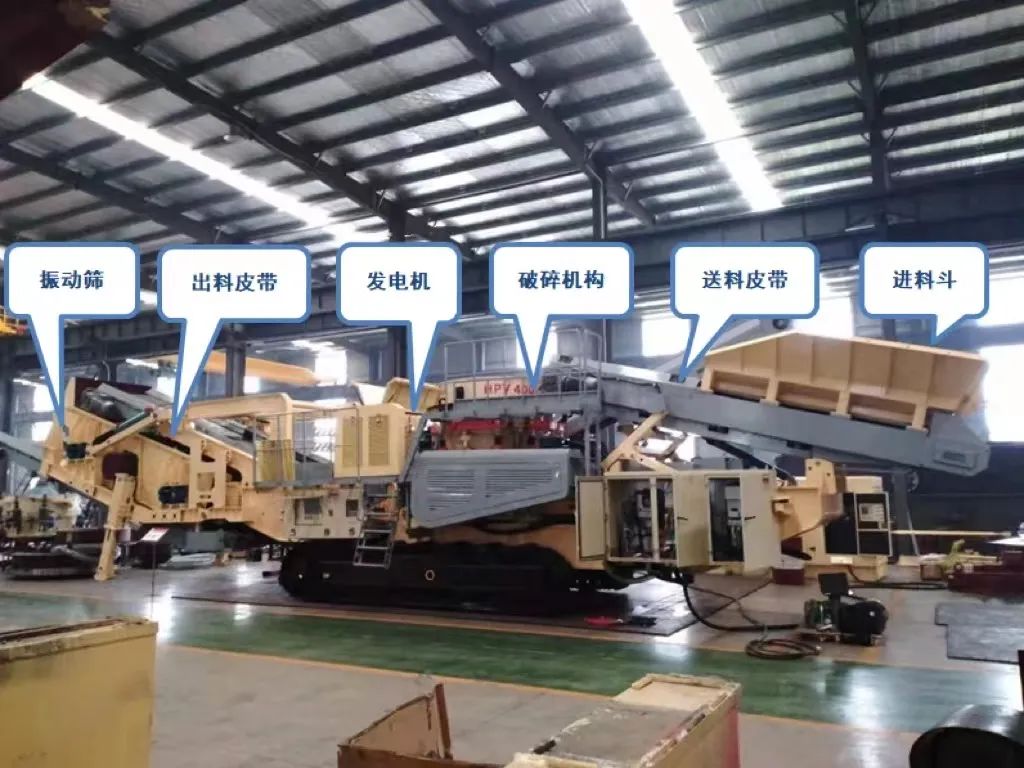

破碎機是礦山開采的主力設備，用于對開采的礦石加工完成大塊變小塊過程。覆帶式移動破碎站是近幾年發展起來的一種集破碎、篩分為一體的設備，其可以對礦石進行現場破碎，并可隨原料開采面的推進而移動。

礦石加工 “理想選擇”

覆帶式移動破碎站具有安裝方便、機動靈活，并可節省大量基建及遷址費用等特點。

其履帶行走動力是由設備自帶發電機驅動液壓裝置提供的，而其它破碎、篩分、運輸機構動力則是由多臺異步電機外接電源提供。

目前，移動式破碎站已在石料開采，礦山、化工、建材等行業廣泛應用。

客戶需求 降低成本是王道

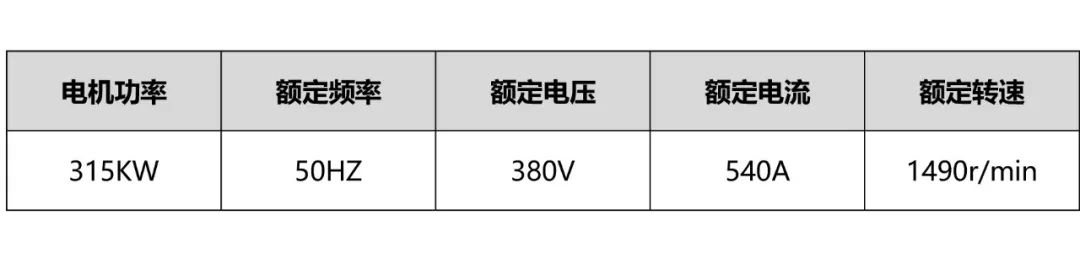

國內某公司生產的移動式破碎站，有異步電機多臺，其中功率最大的為破碎主電機315KW。

由于，礦山在荒郊野外大部分是發電機供電，如果電機直接啟動沖擊電流是額定5-7倍，發電機容量要很大。

如果能想辦法降低電機啟動電流，就可以減小發電機的容量，從而節約設備投資維護成本，提高客戶竟?fàn)幜Α?

于是，英威騰為客戶提供GD300-EP系列專用變頻器，客戶的難題迎刃而解。

GD300-EP是英威騰針對岸電電源、EPS應急系統、消防應急電源、軟啟動電機、工變頻切換、穩壓穩頻電源等場合研發的一款專用產品，其具有市電同步鎖相控制功能，實時監測輸入電壓并調整輸出電壓，相位，幅度與電網一致。

英威騰 GD300-EP變頻器方案

移動式破碎站主電機正常工作時50HZ運行不需要降頻，因此先采用變頻啟動讓電機緩慢加速到50HZ，再轉工頻運行。

設備一般啟動后才放料，變頻起動時基本空載，為節約投資成本變頻器功率可以選電機功率一半，電機為315KW，變頻器選160KW。

為了改善啟動效果，變頻對市電同步鎖相控制，進行無擾切換，保持變頻切工頻瞬間電流平穩無沖擊。

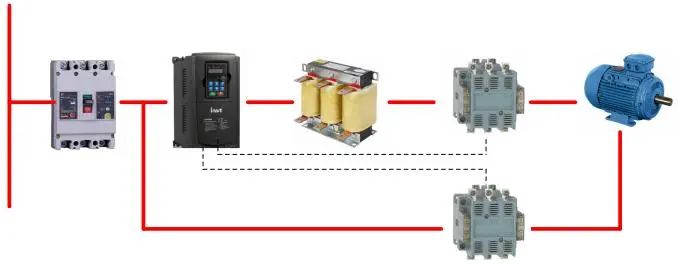

控制框圖

●● 英威騰方案優勢 ●●

① 通過變頻啟動轉工頻，起動電流控制在電機額定電流以下，對發電機基本無沖擊。

② 設備電機轉速緩慢上升基本無機械沖擊，設備使用壽命延長，維護費用降低。

③ 采用先進的無擾切換技術，變頻運行到50HZ后自動轉工頻，投切平穩，自動化程度高。

④ 變頻內置過流，過熱，過壓，缺相等幾十種保護可以對變頻自身和設備保護。

⑤ 采用小功率變頻驅動大功率電機，節約投資成本，客戶竟?fàn)幜μ岣摺?

實際效果 客戶價值

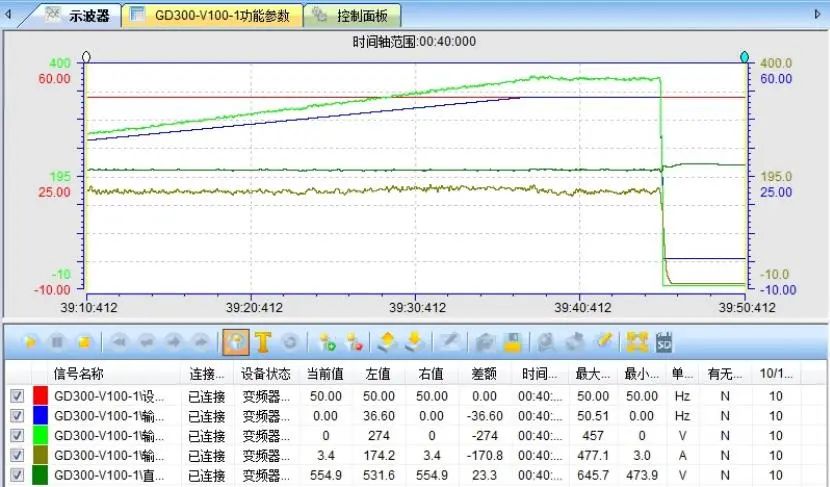

在實際運用中，接315KW電機測試，變頻轉工頻參數波形如下：

由此可見，使用英威騰GD300-EP系列專用變頻器，運行穩定、切換可靠、操作簡單，投資經濟。起動時電機電流控制在額定以下，完全適應移動式破碎站使用環境和各項要求，產生良好經濟效益。
