2022年5月10日-納芯微全新推出的霍爾效應角度傳感器NSM301x系列芯片是一種非接觸式旋轉角度傳感器，可用于測量360°旋轉角度，在-40°C 至125°C 的環境溫度范圍內提供精確測量角度，能在最廣泛溫度和磁場變化范圍內保持高精度和穩定性。

該系列基于集成的平面霍爾陣列，將垂直于芯片表面的磁場分量轉換為電壓信號，經過放大和濾波后進行模數轉換轉換(ADC)，隨后將ADC 的輸出作為DSP 的CORDIC 算法模塊的輸入進行處理，以計算磁場矢量的角度和大小，將兩極磁鐵的角度位置信息通過內部DSP 解算，轉化成模擬電壓、PWM、SPI、UVW 等多種輸出形式。

NSM301x系列芯片具有自動增益(AGC)調整模塊，可對信號路徑進行增益調節，以適應不同的機械約束和磁場。這種方法在系統設計方面提供了最大的靈活性，可以直接集成到現有的體系結構中，提供較高的準確度。

高精度標準 高靈敏度測量

NSM301x系列霍爾效應角度傳感器提供14 位線性DAC 模擬量輸出/12 位分辨率PWM輸出，14 位SPI角度輸出?？稍谌珳囟确秶鷥?nèi)提供精度±1°的角度輸出，同時該系列支持四段分段擬合，四段校準后精度高達到±0.2°。

差分輸入 抵御外界雜散磁場

NSM301x系列霍爾效應角度傳感器有四個集成的平面霍爾元件，只對Z軸方向的磁場變化敏感，對X和Y軸的雜散磁場變化免疫。通過差分放大兩對對立的霍爾元件，四個霍爾元件產生一個正弦信號和一個余弦信號，用于后續CORDIC運算。因為差分輸入的存在，Z軸方向上均勻磁場干擾同樣被抵消掉。因此，該系列傳感器芯片可抵御來自X/Y/Z方向上的雜散磁場干擾。

用戶可編程 支持短行程應用

NSM301x系列霍爾效應角度傳感器提供三線SPI 和單線OWI 用戶可編程通信接口，用戶可在5V供電電壓下對非易失性存儲器模塊(MTP)進行改寫，實現針對應用場景的個性化配置和在線校準。用戶可配置4段線性化、旋轉方向、角度零點、SON閾值、輸出速度、輸出鉗位、自動增益調整、動態角度補償時間等。

該系列角度傳感器支持短行程應用，可以把<360°的輸入角度轉換為滿量程輸出，滿足節氣門、水閥等小開度角度檢測的高分辨率要求。

多種輸出接口形式

NSM301x系列霍爾效應角度傳感器提供三線SPI 接口、單線通信OWI接口用于信號路徑配置以及可擦除編程寄存器塊(MTP)，支持3.3V，5V 供電電壓(不同供電版本)。

? NSM3011支持模擬量輸出/PWM輸出

? NSM3012支持模擬量輸出/PWM輸出，SPI通信

? NSM3013支持模擬量輸出/PWM輸出，UVW輸出，SON功能

(Z軸可編程閾值判斷開關量輸出)

靈活選型 車規級標準

該產品系列的NSM3011 / NSM3012 / NSM3013霍爾效應角度傳感器分為工規型號和車規型號，其中車規型號符合AEC-Q100 grade1可靠性要求，可用于車載等嚴苛要求的使用環境。

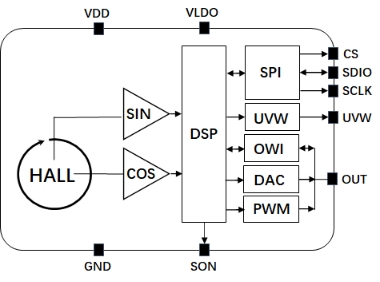

NSM3011/ NSM3012/ NSM3013功能框圖

免費送樣

NSM301x系列產品均可提供樣品。
