引言

電梯作為人們生活中常見的運輸工具,隨著科技水平的提升以及現代化技術的發展,通信技術、自動檢測技術以及圖像顯示技術等在電梯中得到廣泛應用。電梯的現代化發展對其穩定性、節能性等提出了更高的要求。電梯在使用過程中,啟動或負載增加情況下會導致電梯溜車情況的出現,乘客數量變化以及風阻等影響因素也會使電梯負載轉矩出現波動,影響電梯運行穩定性。在電梯調速系統中,制動與運行所產生的摩擦力會造成非線性特征,電梯運行中所產生的PMsM本身具有較強的非線性與耦合性,目前PI控制技術很難滿足電梯的實際抗擾動控制需求。因此,本文提出了基于特征模型的高速電梯抗擾動控制算法。

1基于特征模型的高速電梯抗擾動控制算法

1.1電梯抗擾動控制特征模型

高速電梯抗擾動控制選取曳引機控制矢量id=0,而高速電梯中某一坐標點d、g坐標定子電流為:

式中,id、iq、ud、uq為d、g軸上的定子電流與電壓:W為機械角速度:R為定子電阻:1為永磁磁鏈:J為調速系統等效轉動慣量。

根據坐標定子電流,其電梯抗擾動控制模型近似為:

式中,B為電梯運行黏滯摩擦因數:p為極對數:i1為等效運行負載轉矩。

1.2電梯運行速度控制參數

電梯抗擾動控制以控制模型為基礎,從電梯速度控制角度出發,對速度系統a,加減系數e1、e2,距離系數s以及實現系統i進行分析,求得電梯速度曲線參數。在高速電梯運行過程中,電梯加減速度隨時間發生變化,選用平均加減速度a1、a2表示電梯變速過程。

通過上述參數分析,高速電梯運行時期的加減速度、運行時間、運行距離以及電動機功率存在一定聯系。當電梯運行距離提升高度比例增加時,其電梯加速系數會增加,影響電梯乘坐舒適度,考慮到速度系數a的影響,其各運行控制參數為:

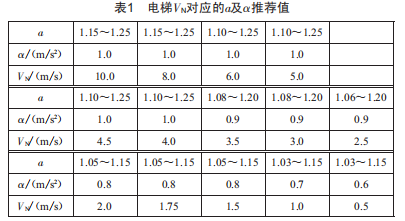

而電梯速度VN與對應的速度系數a及加速度α推薦值如表1所示。

1.3抗擾動負載轉矩電流值控制

高速電梯抗擾動控制基于運行速度控制參數矢量基礎上,首先進行參數識別,處理所采集到的特征參數后得到電流iq,進行電流環控制得到電壓控制量[4]。以自適應控制為基礎,控制運行時參數收斂的情況下,想要實現穩定過渡,需要首先得出電機轉速差值:

式中,W（k）為電機轉速預測值:W*（k）為電機轉速實際值:e（k）為電機轉速差值。

根據其差值得到自適應反饋控制量為:

式中,uiq（k）為自適應反饋控制量:u1為可調控制參數:

根據這一反饋控制參數,高速電梯的輸出電壓所存在的矢量UA、UB電壓大小隨時間按正弦比變化。若Um為相電壓峰

值,則:

其中,當9=2m/i時,定子三相電壓對稱時,相電壓頻率為速度旋轉空間矢量。

根據上述各矢量,采用改進型降階負載轉矩觀測器,提高轉矩收斂速度,則得到電流運行規則:

式中,7e為電梯運行時間,且滿足

由于高速電梯曳引機控制周期較短,因此可以近似認為

得到電流觀測特征方程為:

其中,若B=0,則根據期望點極點a得出反饋系數:

得到擾動負載電流控制方程為:

根據上述公式,通過將相應比例控制量加入到電流輸出電壓中,加快系統對擾動的響應,使高速電梯在啟動或負載增加時能夠平穩運行。

1.4負載轉矩?cái)_動補償

在電梯抗擾動控制過程中,影響擾動的因素不僅是負載轉矩未知,電梯參數與實際運行系數的偏差同樣會引起轉動擾動。因此除對擾動負載轉矩電流值控制外,仍需對電梯負載轉矩?cái)_動進行補償。若將電梯運行過程中理想負載轉矩7load作為一個常量,電機參數誤差擾動轉矩7dis與擾動負載轉矩7L之間關系為:

若考慮到電機參數真實性,則7dis=0。在滿足這一條件下,擾動負載轉矩與負載轉矩相等,即7L=7load。

通過極點配置法,控制電梯曳引機速度,實現轉矩?cái)_動抑制與負載轉速控制[5]。在高速電梯運行過程中,其擾動負載不會發生突變,因此觀測擾動負載轉矩與電機轉速,從而得到轉速W與7L狀態變量:

其中K=[k1k2]T為電梯運行狀態反饋增益量,從而得到狀

態反饋增益矩陣為:

根據電梯運行增益補償,從而完成電梯抗擾動高效控制。

2仿真實驗

2.1實驗方法

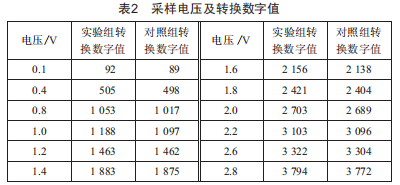

為驗證基于特征模型的高速電梯抗擾動控制算法的有效性,根據電梯PMSM調控相關規定,設計電梯速度曲線,將其與傳統高速電梯抗擾動控制算法對比。將基于特征模型的高速電梯抗擾動控制算法設為實驗組,傳統算法設為對照組,控制兩組方法額定電梯速度為2.5m/s,曳引機額定轉速為100r/min,其采樣電壓及轉換數字值如表2所示。

兩組方法在相同實驗參數條件下,其初始轉速為200r/min,在加速段、勻速段以及減速段內各施加一次幅值為50N、持續0.5S的負載突變,對比兩組SVPWM波形。

2.2SVPWM波形對比

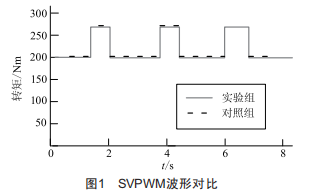

根據上述實驗方法進行實驗,兩組實驗SVPWM波形對比如圖1所示。

由圖1可知,觀察其電梯速度曲線與負載值,根據SVPWM波形可以看出,兩組方法在高速電梯抗擾動控制過程中,實驗組可以實現平穩跟蹤速度曲線,且其PID控制與負載干擾具有更好的魯棒性,說明實驗組控制算法具有更好的控制效果。

3結語

電梯作為日常生活中必不可少的運輸工具,其應用范圍不斷擴大,人們對其運行質量要求也相應提高。高速電梯運行過程中存在多種干擾因素,影響高速電梯運行質量,據此本文提出了基于特征模型的高速電梯抗擾動控制算法。通過對電梯運行速度控制參數、擾動負載轉矩電流值控制數值的計算,明確負載轉矩擾動補償值,完成電梯抗擾動控制。
