引言

近年來市場上出現了大量的自動控制分揀裝置,PLC憑借其體積小、重量輕、功能全面、成本低、抗干擾能力強和可靠性高等優點,被廣泛應用于各個領域,極大地提高了企業的生產效率,減少了勞動力。

本文基于PLC研制了一款可對鐵、鋁及顏色進行材料分揀的裝置,該分選裝置的分選效率高,節省了大量的人力資源。同時,它可以長時間持續工作,相比于人力,其工作可靠性更高,穩定性更強。在此基礎上,可將其改造成自動分揀機、物流分揀系統等,為人們的日常生活提供服務。

1總體結構設計

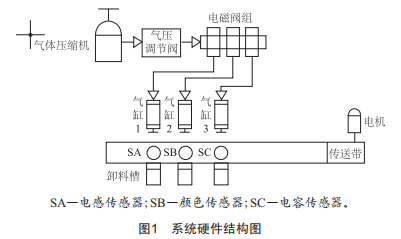

本文設計的分揀裝置主要由傳輸部分、分揀部分以及控制部分等組成,其中最重要的部分是控制部分。電動機采用交流減速電機,傳送帶由電動機驅動,這兩個裝置構成帶式水平輸送機,此裝置能夠?qū)⒘蠅K勻速平穩地送到自動分揀部件:傳感器分別采用電容、電感以及顏色傳感器,氣缸選用單作用氣缸,這兩種裝置加上滑道共同組成了自動分揀部分:控制部分的核心是PLC,它可以接收各物料傳感器的信號,并根據要求分別控制傳送帶電機和各電磁閥。圖1為系統硬件結構圖。

2硬件設計

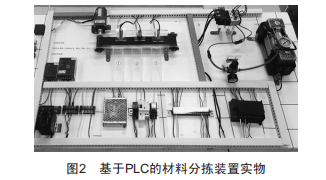

基于PLC的材料分揀裝置實物如圖2所示。

2.1傳感器

電感傳感器和電容傳感器分別選用LJA18M-10D1電感傳感器和艾托森M12-NPN常開電容傳感器,分別用來檢測鐵物料和鋁物料。當有鐵質物料靠近時,電感傳感器內部產生電磁感應,將檢測到的信號轉換為電信號傳送到PLC中。顏色傳感器選用E18-F10NK-NPN,可檢測到紅、黑、白和原木色。

2.2(氣動）電磁閥

電磁閥是一種具有電氣轉換功能的裝置,與電氣控制部分和氣動執行部分相連。通過電磁閥可以將電信號轉化為氣動信號。電磁閥接通時,磁鐵線圈通電后產生吸引力,將電磁閥中的閥體吸合,氣體可以通過電磁閥流向氣缸,使氣缸動作,實現分揀功能。

2.3空氣壓縮機

空氣壓縮機是該裝置不可缺少的部件,它是一種氣動發電裝置,將電動機的機械能轉換成氣壓能,壓縮機的選擇取決于氣動系統運行所需的壓力和流量。由于本實驗不需要提供電磁閥過大的壓力（能彈出物料即可）,故將氣壓調整為0.2MPa左右。

本文通過分析該分選系統的工作要求,選取了標準的維普德?tīng)柟I(yè)機械系列g(shù)l-2.0渦輪空氣壓縮機。

2.4電動機

電動機種類繁多,根據電動機結構和工作原理,可將電動機分為直流電機和交流電機,其中交流電機又可分為異步交流電動機和同步交流電動機。異步電動機具有結構簡單、制造成本低的優點,而且工作效率高,運行可靠,普遍用于各種產業。因?yàn)楸疚脑O(shè)計的系統容量較小,所以選用2GN-100K交流減速電動機。

3軟件系統總體設計

3.1分揀系統的1/o地址分布

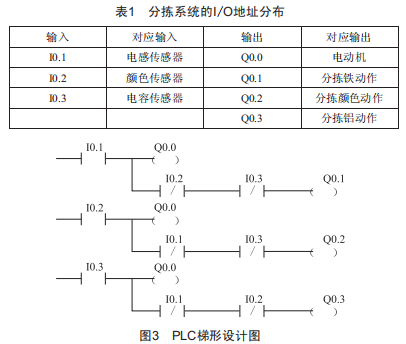

該分揀裝置系統的I/o地址分布如表1所示。

3.2PLC梯形圖設計

PLC梯形設計圖如圖3所示。

I0.1接電感傳感器,I0.2接顏色傳感器,I0.3接電容傳感器,傳感器檢測到的信號傳入到PLC的1端口:o0.0輸出端口連接電動機,根據1端口的狀態控制電動機的狀態,o0.1、o0.2和o0.3分別接單作用氣缸,用來控制氣缸動作,實現材料的分揀。

當傳感器檢測到材料時,1端的輸入端口起作用,在開關開啟的狀態下,o0.0和傳感器對應的輸出部分得電,電動機停轉,同時氣缸動作,分揀物料,分揀完成后,氣缸自動收回。網絡口2和網絡口3原理同網絡口1。

4結語

在傳送帶上放入多個物料時,分揀系統能成功分揀物料,經過多次試驗,本裝置仍存在部分誤差。

誤差分析:(1）顏色傳感器靈敏度不高,無法準確識別一些顏色物料,對此的解決辦法是更換靈敏度高、性能更好的傳感器。(2）物料經過傳感器時,不能及時被推到物料滑道中,對此的解決辦法是適當降低傳送帶的速度或?qū)鞲衅鞯奈恢眠m當往前調。(3）當氣缸產生的壓力過大時,會將物料彈出滑道,對此的解決辦法是安裝氣壓調節閥,通過氣壓調節閥調節輸入的氣缸壓力,減小彈出力度。
