引言

基于對局部氣象信息的監測需求,國內換流站、變電站一般裝設有小型氣象站。從安全角度考慮,小型氣象站一般裝設于遠離變電設備區域的辦公區域樓頂,但換流站、變電站內人員一般集中于設備區域的監控值班室,監控值班室與辦公區域有一定的距離,在惡劣天氣情況下,工作人員難以前往小型氣象站安裝點查看氣象信息。目前常見的做法是采用以太網絡或RS485總線將氣象信息傳送至監控值班室,在監控值班室采用電腦客戶端查看。采用以太網絡或者RS485總線傳輸,需要事先布置網線或RS485雙絞線,對于未事先布置網線或RS485雙絞線的老舊換流站或者變電站來說,施工難度大、費用高,以太網絡涉及網絡安全,易造成網絡安全問題。低功耗廣域網技術LPwAN,作為蜂窩M2M連接的有效補充方案[1],加速了物聯網在低功耗、低成本、廣覆蓋、大容量方面的發展。本文將LoRa通信技術應用到氣象信息收發裝置中,旨在設計一個準確可靠、方便操作的氣象終端。

1總體設計

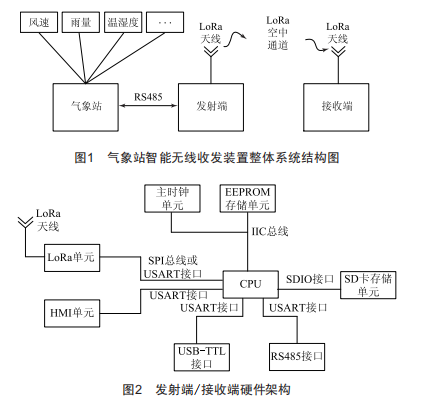

換流站、變電站的氣象站智能無線收發裝置整體系統結構如圖1所示,分為發送端和接收端。發送端可對氣象站信息進行采集,并通過無線傳輸方式將信息發布到各接收終端,實現不同位置遠距離監測氣象信息的功能。氣象站智能無線收發裝置發送端和接收端采用先進的LoRa擴頻無線通信技術,具備傳輸距離遠、功耗低、抗干擾能力強、無需預敷設電纜等特點。氣象站智能無線收發裝置發送端和接收端間的通信規約可根據用戶需求進行自定義,避免通信信息泄漏,安全性高。發射端向上與氣象站根據ModbuS通信規約通過RS485方式連接,向下借助LoRa網絡的超長距離無線通信能力與接收端連接,通信發射端與接收端采取同樣的硬件架構,通過軟件進行切換,硬件及模具通用,可有效降低設備開發成本。

2系統平臺設計

2.1系統硬件設計

本系統CPU主控芯片采用ST公司高性能、低成本、低功耗的嵌入式應用設計的STM32F1系列32位CPU,該系列CPU具有豐富的硬件外設結構和強大的運算能力。發射端/接收端硬件架構圖如圖2所示,以CPU主控芯片為中心,外接主時鐘單元、存儲單位、LoRa通信單元、HMI單元、USB及RS485通信接口。

2.1.1LoRa通信單元設計

LoRa通信單元采用SEMTECH公司Sx1278射頻芯片,工作頻段為410～441MHz,為國內免許可的ISM(工業、科學和醫學）開放頻段。LoRa單元支持LoRa擴頻技術,相比傳統的433頻段通信,具有通信距離更遠、抗干擾能力強的優勢,同時有極強的保密性。LoRa單元帶有PA功率放大器與LNA低噪聲放大器,從而提高通信穩定性。采用工業級有源溫補晶振,保證LoRa單元的頻率穩定性與一致性。LoRa單元支持定點傳輸、廣播傳輸、信道監聽3種工作模式。在使用電池供電時,支持空中喚醒模式,使功耗大幅降低。LoRa單元具備FEC前向糾錯功能,保證通信穩定性。LoRa單元發射功率可通過軟件進行多級調節。LoRa單元通過SPI總線或者USART接口與CPU連接。

2.1.2HMI單元設計

HMI單元采用電容式觸摸屏,具備直觀的人機交換功能。HMI單元采用IPS液晶顯示屏,可視角度達1789,16bit色深,分辨率根據不同的應用場合可選擇800×480或1024×600等多種分辨率。HMI單元具有較寬的工作溫度范圍,可在-20～70℃的溫度區間正常工作。HMI單元采用USART接口與CPU連接。

2.1.3主時鐘單元設計

為系統運行提供準確的時鐘數據,時鐘單元采用高精度時鐘芯片DS3231,0～40℃內精度為士2×10-6,-40～85℃內精度為士3.5×10-6。主時鐘單元可產生秒、分、時、星期、日期、月和年計時,并提供有效期到2100年的閏年補償。主時鐘單元配置有電池,在裝置掉電時可保持時鐘繼續提供精確的計時。主時鐘單元采用IIC總線與CPU連接。

2.1.4EEPROM存儲單元設計

EEPROM存儲單元用于存儲裝置的參數信息,確保在裝置掉電時重要參數信息不丟失。EEPROM存儲單元采用IIC總線與CPU相連。

2.1.5SD卡存儲單元設計

SD卡存儲單元用于對氣象站的氣象信息以及該氣象信息的時間戳進行保存。SD卡存儲單元可支持32G以下的SD卡,按每分鐘一個采樣點,采集4類氣象信息,可存儲不低于32

年的氣象信息。SD卡存儲采用SDIO

接口與CPU相連。

2.1.6USB-TTL接口設計

USB-TTL接口采用工業級的FT232R芯片將CPU的USART接口轉換為USB接口,用于與PC進行后臺通信,監視智能無線收發裝置的工作情況,實現與上位機通信接口等功能。

2.1.7RS485接口設計

RS485接口通過SP485EE工業級芯片進行TTL電平與RS485電平的轉換。為確保外部設備電位不會損壞智能無線收發裝置內部元器件,抑制共模干擾,RS485接口采用信號隔離芯片進行了信號隔離,采用電源隔離芯片對電源進行了隔離。RS485接口具有自動流向控制功能,可降低CPU軟件控制開銷。

2.2系統軟件設計

本系統軟件設計分為發送端及接收端兩部分,采用了ModBuS規約,傳輸速率為2400bpS,串行口通訊數據格式為1個起始位、8個數據位、無校驗位、1個停止位,保證了數據準確性。

2.2.1應用層通信協議設計

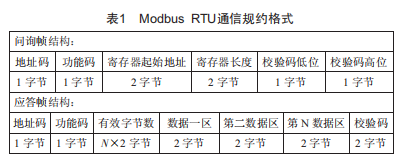

協議設計的優劣直接決定了本系統的智能化程度。本系統對應用層采用ModbuSRTU通信規約設計,對本文數據包打包與解析,實現數據的透明傳輸。數據傳輸方式采用數據幀模式,傳輸序列為十六進制字節流。同時,數據傳輸中對數據采用CRC16校驗算法,做到傳輸數據的準確無誤。ModbuSRTU通信規約格式如表1所示,初始結構≥4字節的時間、地址碼=1字節、功能碼=1字節、數據區=N字節、錯誤校驗=16位、CRC碼結束結構≥4字節的時間。

2.2.2軟件流程設計

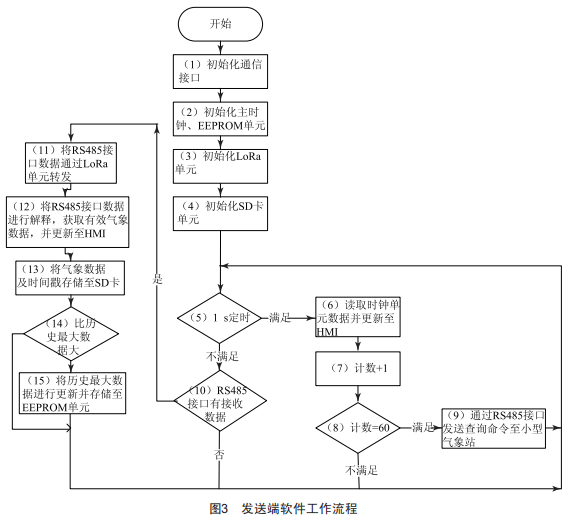

采集節點既要完成采集氣象站的數據,也需通過LoRa無線網絡上傳和接收數據及命令。發送端軟件工作流程如圖3所示,分為兩大部分:(1）判斷主時鐘1S定時,讀取主時鐘單元數據并更新至HMI,累計記時達到60S后通過RS485接口發送查詢氣象信息命令至小型氣象站;(2）當RS485接口接收到氣象站數據時,首先將數據通過LoRa單元轉發至接收裝置,隨后將數據進行解釋,獲取有效氣象信息,并更新至HMI,將氣象及時間數據存儲至SD卡后與歷史數據做比較,將最大值更新并存儲至EFPROM單元。

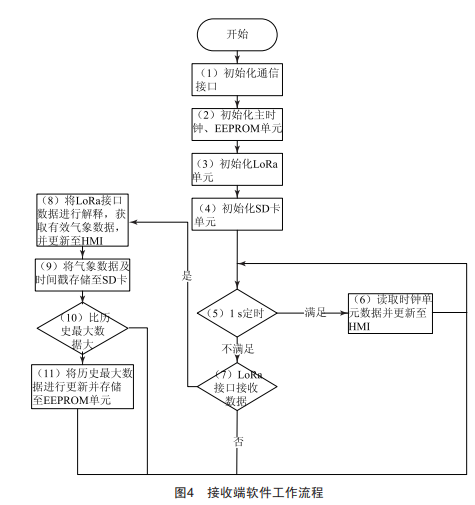

接收端軟件工作流程如圖4所示,接收端軟件邏輯分為兩大部分:(1）判斷主時鐘1S定時,讀取主時鐘單元數據并更新至HMI;(2）當LoRa接口接收到氣象站數據時,將數據進行解釋,獲取有效氣象信息,并更新至HMI,將氣象及時間數據存儲至SD卡后與歷史數據做比較,將最大值更新并存儲至EFPROM單元。

3系統測試與分析

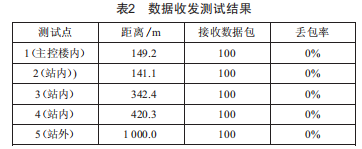

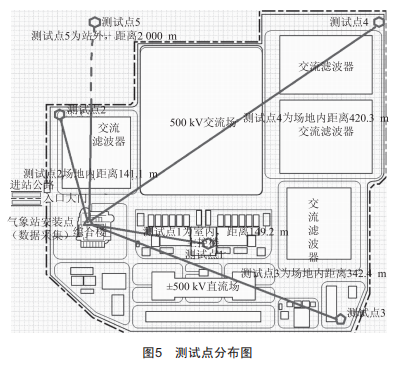

此氣象站智能收發裝置應用在換流站、變電站場合,對站內氣象進行監控,獲得如溫度、濕度、風向、風速、雨量、光照等指標;通過發送裝置把數據實時遠程傳輸?shù)浇邮昭b置,實現在換流站、變電站任何區域都可監控站內當前氣象狀態。搭建系統測試,驗證該智能抄表系統的實際運行效果。模擬網絡包括氣象站主機、兩個LoRa無線裝置,氣象站主機與LoRa無線裝置通過RS-485連接,PC機與LoRa無線裝置通過RS-232連接,利用串口調試工具軟件給氣象主機采集節點發送查詢數據報文,查詢氣象站內實時數據。測試中,設備節點的射頻中心頻率為433MHz、發射功率為30dBm、串口波特率為4800bpS、空中速率為2.4kbpS等。為了測試接收端設備與信息采集節點之間的有效傳輸距離,測試點選擇國內某換流站,測試點分布如圖5所示,測試選擇在換流站內外空曠區、主控樓3種環境下的不同位置,進行了大量的數據收發測試,每次發數據包100個,測試結果如表2所示。

由圖5、表2可知,測試點1為換流站主控樓內,主控樓為鋼結構建筑物,具有一定信號屏蔽效果:測試點2為站內空曠點,兩個測試點距離氣象主機相差不多,接收數據包丟包率均為0%,符合使用要求:測試點3、4為站內最遠端測試點,周邊為500kV、110kV交流帶電設備,有一定電磁干擾,接收數據包丟包率均為0%,符合使用要求:測試點5為站外測試點,選用較遠的距離1km,接收數據包丟包率為0%。

測試結果表明,該系統通信距離符合國內一般換流站、變電站場地要求,抗干擾能力強,系統穩定性較高,便于電力部門遠程智能監測氣象信息,能夠提高工作效率和抗臺風應急管理水平。

4結語

本文將低功耗廣域網技術應用于遠距離無線智能氣象站收發裝置中,通過低功耗、遠距離的LoRa無線網絡實現換流站、變電站與氣象站之間的實時通信,達到站內隨時隨地可遠程查看站內氣象信息的目的。文中對系統總體架構、應用層通信協議以及軟硬件結構設計等進行了詳細分析,從實驗結果可知,系統運行狀態良好,通信距離滿足國內換流站、變電站場地要求,組網便捷,且成本低,能有效提高工作效率和抗臺風應急管理水平,具有廣闊的應用前景。
