1系統方案設計

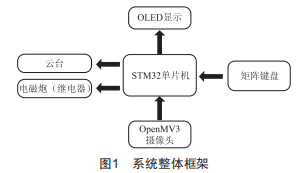

本設計主要采用sTM32單片機作為主控芯片,用openMV3采集數據,用雙舵機云臺控制炮臺角度和攝像頭方向,通過oLED顯示模塊作為整個系統的交互界面,按鍵可以進行模式選擇和距離角度的輸入,以調整云臺角度,電源模塊、電磁炮、繼電器控制電磁炮的充電和發射。下面將其中主要模塊的選擇與設計方案進行詳細介紹。系統整體框架如圖1所示。

1.1控制方案選擇

方案一:采用sTM32單片機。sTM32系列單片機擁有高性能、低成本、低功耗嵌入式應用設計的ARMCortex-M3內核,程序庫比較齊全,并且程序為模塊化,接口相對簡單,應用較為廣泛。但也存在一定不足,如針對多路信號處理需要多片DsP并行處理。

方案二:采用MsP430F5529作為主控芯片。MsP430系列單片機是美國德州儀器（TI）1996年開始推向市場的一種16位超低功耗、具有精簡指令集（RIsC）的混合信號處理器（MixedsignalProcessor）。MsP430單片機具有處理能力強、運行速度快、功耗低、內部資源豐富等優點。但是I/o口無保護,易被過壓過流擊穿。

在綜合比較上述兩種方案后,基于本系統的特點采用方案一,使用sTM32單片機作為主控芯片。

1.2測距裝置的選擇

方案一:采用激光測距模塊ATK-VL53L0X測量標識物體與炮臺間的距離,但是激光測距模塊測量范圍較小,在規定射程內容易受光線強度影響,會產生較大的測量誤差。

方案二:采用openMV3測量炮臺與標識物間的距離,測量較為精準,誤差較小,并且用openMV3還可以代替攝像頭尋找目標,實現自動搜尋目標。在openMV3與sTM32單片機之間采用串口通信,實時回傳openMV3所測量的數據。

考慮到整個系統的穩定性與所實現的功能等方面進行分析,本設計決定采用功能更為全面的openMV3作為測距裝置。

1.3電源模塊設計

電源模塊不僅給單片機和云臺供電,還要給電磁炮電容進行充電,給電磁炮提供足夠動力。電源的選擇還要首先在保證安全的前提下考慮。經過多次實驗驗證,在采用雙電源對電路進行供電時,既能保證各個模塊運行,還可減少各模塊間的相互干擾,提高系統運行的穩定性,且可保障安全。通過降壓穩壓模塊分別對sTM32單片機、openMV3和舵機進行供電,對電磁炮電容進行充電時,所需電壓較高,為避免對其他模塊運行造成影響,本設計采用單獨電源s-15-24AC-DC變壓器給電容充電,通過繼電器控制電容充電和放電時間。

1.4電容的選擇

電容在整個電磁炮組成中起著至關重要的作用,作為整個電磁設備的儲能裝置,可以為電磁炮的發射提供足夠能量。所以電容的電荷和電壓決定了電磁炮的發射動力。

方案一:采用小電容并聯方式給電磁炮提供動力,當采用并聯方案時,電容容量變大,耐壓值變?yōu)椴⒙?lián)電容中電壓最小值,此方案會使用較多電容,使用更多資源,但成本較低。

方案二:采用一個大電容給電磁炮提供動力,大電容可以儲存更多電量,還可以優化電路結構,減少資源使用,且大電容更能保證安全。

經過多次實驗和理論分析,本設計決定采用一個100V、10000uF的大容量電容給電磁炮提供動力。

2理論分析和計算

2.1電容大小計算

電容器電勢能計算公式:e=cu2/2=gu/2

多電容器并聯計算公式:c=c1＋c2＋c3＋…＋cn

多電容器串聯計算公式:1/c=1/c1＋1/c2＋…＋1/cn

式中,e為電勢能:c為電容:u為電壓:g為電荷量。

2.2彈丸發射角度與距離的計算

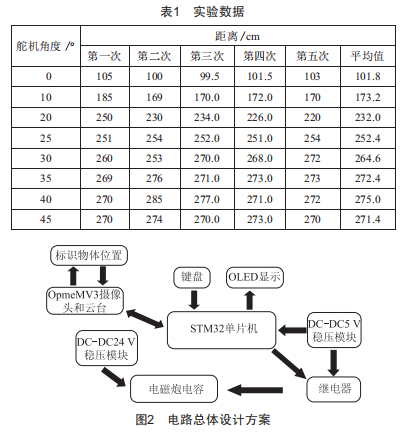

當電磁炮供電電源和彈丸大小一定時,通過調整舵機角度測得以下實驗數據,如表1所示。

經過多次實驗調試和數據采集分析,當舵機角度為40。時,發射距離最大。經過數據分析和計算,理論距離與舵機角度公式:

式中,s表示距離:x表示角度。

3電路與程序設計

3.1電路總體設計方案

電路總體設計方案如圖2所示。

3.2程序設計

本系統采用模塊化結構設計,以KEIL為sTM32單片機開發環境,提供了C編譯器及功能強大的仿真調試等完整的開發方案,以0penMVIDE為0penMV的開發環境,使用python進行語言編譯,實現數據采集和單片機之間的通信,二者協同工作,使各功能組態更簡潔明了,使用更便捷。

3.2.10penMV實現主要思想

導入所需模塊,完成初始化設置,然后進行圖像處理。設置ooVGA模式,即屏幕大小為180mm×120mm,根據先前設置的顏色閾值（紅色目標）,實現顏色追蹤功能,再調用0pneMV相關庫,將目標標記出來,然后選取目標最大色塊進行標記,即最后屏幕上只標記目標最大色塊,然后讀取目標色塊的橫坐標、縱坐標,并通過串口通信發送給sTM32單片機,進行相關處理后,進一步控制舵機,同時根據攝像頭成像相關原理,依據實際距離和像素關系,讀取目標與攝像頭直線距離,同樣通過串口通信發送給sTM32單片機。

3.2.2sTM32實現主要思想

sTM32作為控制板,分為基礎部分和發揮部分。首先通過按鍵輸入,整體上分為5個模式,分別對應基本方法的3種功能實現。通過按鍵進入模式2,0LED會進行顯示,比較清晰。模式2實現輸入距離,控制線圈炮將炮彈打出。然后再次按鍵,切換到模式3,通過函數的調用,實現輸入距離和角度,控制炮彈發射。發揮部分主要通過串口通信接收來自0penMV的數據,包括點坐標和距離,并讀取寫入sTM32程序,實現對云臺舵機的調整,進而對移動目標進行跟蹤。

3.2.3程序流程圖

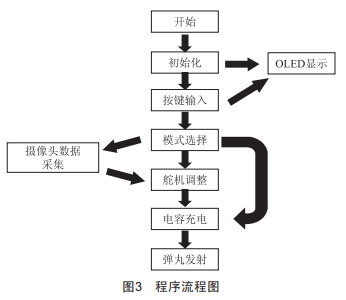

程序流程圖如圖3所示。

4系統測試

4.1測試儀器

（1）卷尺:（2）220V交流電源:（3）靶子:（4）目標標識物:（5）量角器:（6）秒表。

4.2測試方案

（1）搭建好場地后,連接電路電源。（2）分別對基本部分和發揮部分進行測試。（3）通過按鍵選擇測試內容。（4）觀察彈丸擊中的目標靶數并記錄靶數和所用時間。

4.3測試結果

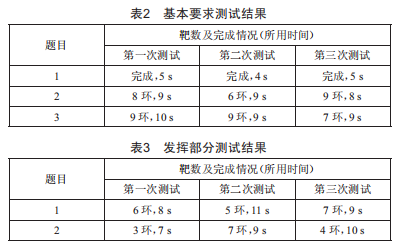

基本要求測試結果如表2所示,發揮部分測試結果如表3所示。

4.4測試結果分析

通過測試結果可以看出,測量值存在較大偏差,且在發揮部分的測試結果并不理想,離預期還有一定的差距。經過對這個運動過程的分析發現:舵機在轉動過程中產生的震動會對攝像頭數據的采集和彈丸的發射產生一定影響,并且所使用的彈丸材質不同也會對結果有一定影響,經過多次實驗發現,帶磁性的物質發射距離更遠,運動過程也更加穩定。

5結語

本設計利用所學專業知識,完成了模擬電磁曲射炮的設計與調試工作。模擬電磁曲射炮經過測試,可以較為精準地擊中目標,但是模擬電磁炮在調試過程中也還存在一些問題,例如,0penMV在不同光照環境下的識別可能會出現識別結果錯誤,或者0penMV的識別會受到與目標相似干擾物的影響等。這些問題都需要在以后的改進和調試過程中解決。
