引言

溫室大棚為人們在各個季節提供了豐富、新鮮的食材,提高了人們的生活水平。溫室大棚通過人為控制植物生長環境的溫度、濕度、光照強度等參數,促進植物生長。目前保溫被操作主要由人工或簡易的卷簾機實現,其中簡易卷簾機在作業過程中容易發生因過載而導致電機燒壞、保溫被撕爛等情況,造成不必要的損失,且農田間大量大棚需要逐個操作,非常耗時耗力。針對以上問題,本文設計了一種智能溫室大棚卷簾機智能控制系統。

1系統簡介

溫室大棚卷簾機智能控制系統主要由卷簾機機械本體、控制器、計算機控制系統三大部分組成。其中計算機控制系統主要實現溫室大棚遠程網絡化監測與控制功能:控制器實現計算機系統與機械本體的連接,采集傳感器信息,完成控制指令操作功能。

普通溫室大棚側卷式卷簾機機械結構示意圖如圖1所示,該系統主要由電動機、減速器、卷軸、支撐桿等構成。其中卷軸通過RV減速器與電動機連接,RV減速器相比其他類型減速器具有傳動比大、質量小、結構緊湊等優點,并具有自鎖功能,防止在斷電或意外停機的情況下卷軸與保溫被在重力作用下向下滑動發生意外事故。支撐桿1與支撐桿2主要由普通鋼管構成,支撐桿1一端較接于地面,形成轉動副,另一端插入支撐桿2構成移動副。

保溫被一端固定于大棚底端,另一端固定于卷軸上。其中電動機采用三相異步電動機,額定功率1.1kw,轉速930r/min。電機正轉,保溫被上卷,實現保溫被卷起作業:反之,電機反轉,保溫被在重力及電機驅動力共同作用下,向下滾動,實現保溫被鋪開作業。

當保溫被受潮或結冰時,其重量會明顯增加,因此在上拉保溫被時可能導致電動機驅動系統過載,長時間過載可能導致電機溫度升高而燒毀,減速器損毀或保溫被撕爛,為了防止這種情況的發生,本設計在電機上安裝溫度傳感器,當電機過載時產生的熱量明顯增加,電機溫度升高,程序自動進入停機保護狀態。

圖1溫室大棚結構示意

2控制系統設計

2.1控制系統功能

卷簾機控制系統主要由上位機與大棚端控制器組成,其中控制器主要功能有:

(1）傳感器信息采集與上傳功能:控制器采集電動機溫度、溫室大棚外溫度與光照,溫室大棚內濕度與溫度,限位開關狀態等傳感器數據,并且將其上傳至上位機,供上位機程序控制使用。

(2）保護功能:當電動機溫度超過設定值或限位開關動作時,自動停機以保護設備:

(3）手動控制功能:解決某些特定環境(如維護、特殊天氣狀況下）智能控制系統無法正確控制的問題。

計算機控制系統主要為操作人員提供遠程監控平臺,并實時接收每個溫室大棚控制器發送的傳感器數據,并依據此數據進行自動化控制。

2.2控制器電路設計

為了實現自動控制,硬件電路必須具有傳感器數據采集處理、通信、電機控制等功能。本文選擇ZigBee通信方式,其作為常用的一種短距離無線通信方式,相對于wi-Fi和藍牙,具有傳輸距離較長、網絡容量高、自組網、功耗低、成本低、低速率等特點,可以滿足系統控制的需要[3]。本文基于CC2530芯片實現ZigBee通信。

溫濕度傳感器采用單總線通信的DHT11:光照傳感器使用GL5539光敏三極管:溫度傳感器采用Ds18B20溫度傳感器,測量范圍為-55～125℃,采用單總線接口方式,信號不需要A/D轉換而直接輸出數字信號,減少了電路設計難度,并節約控制器I/0接口資源,提高抗干擾能力,被大量應用于各類常溫測溫系統。整個系統結構如圖2所示。

3軟件設計

3.1控制器軟件設計

在ZigBee網絡中,設備從功能上可分為3種節點:協調器節點、路由器節點及終端節點。協調器節點是網絡各節點信息的匯聚點,是網絡的核心節點,負責組建、維護和管理網絡,并通過串口實現各節點與上位機的數據傳遞,本文與監控計算機相連的控制器設置為協調器。路由器節點主要負責轉發數據資料包,進行數據的路由路徑尋找和路由維護,允許節點加入網絡并輔助其子節點通信,因此將其他控制器設置為路由器節點。

本文使用ZigBee通信傳遞數據,數據幀由起始位、長度、MAC地址、棚外溫度、棚內溫度、棚內溫度、棚外光照度、電機溫度、電機運行狀態、CRC校驗等部分構成,共14字節。

3.2上位機軟件設計

根據上述要求,使用VS2010的MsC設計控制軟件,其具有如下功能:

(1）根據實際情況,可手動或自動添加大棚信息:(2）使用圖形化方式動態顯示每個大棚的運行狀態,如大棚內外溫度、濕度、光照度、電機溫度、電機運行狀態、電機位置等,直觀易理解:(F）溫室大棚卷簾機遠程手動控制或自動控制功能。

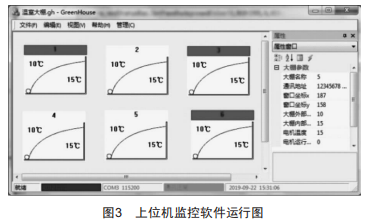

上位機監控軟件運行主界面如圖3所示。

4結語

本文通過設計控制器電路及控制軟件,上位機實現了對溫室大棚溫度、濕度、卷簾機工作狀態等數據的采集以及卷簾機的遠程控制,提高了工作人員的工作效率,同時為溫室大棚接入智慧農業系統提供了技術支持。
