引言

隨著國家經濟發展的需要以及電力技術水平的不斷進步,我國電力系統的自動化程度越來越高,這對中壓開關柜也提出了更高的要求,中壓開關柜所組成的開關集成度及復雜度越來越高,雖然這種方式的優勢較為明顯,但是一旦中壓開關柜出現故障,其所造成的后果要比傳統控制方式嚴重得多,也就是可靠程度降低了。導致中壓開關柜故障的原因除了中壓開關柜本身密封和年限老化柜內外溫差引起潮氣進入箱體內部產生凝露以外,還包括長期存在的凝露容易使絕緣件表面閃絡放電,引起中壓開關柜爆炸等,這些問題一旦出現就會造成大面積停電,使得生產經營無法進行,對居民生活也會造成嚴重影響。

1除濕原理

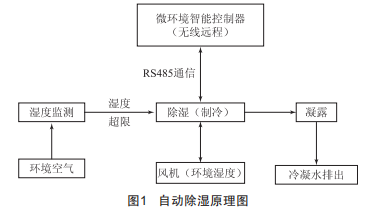

遠程智能驅潮除濕裝置（以下簡稱智能除濕裝置）的除濕原理:當潮濕空氣經風扇吸入后,通過特殊設計的風道流動,先經半導體制冷器降溫結露,制冷器的凝露在重力作用下滴入引水槽,再由導水管流出柜外,在設定的啟動值內經過充分循環除濕,使柜內空氣濕度降至結露點以下,完成整個防潮引凝加熱過程。同時,外置的智能除濕裝置信號采集傳感器,能實時準確地采集到柜內的真實濕度,保證智能除濕裝置在柜內將要達到凝露條件時提前啟動除濕。自動除濕原理如圖1所示,智能除濕裝置具有遠程通信功能,通信地址可調:可遠程控制、調節運行參數:還具有故障上報功能。

2實況模擬與系統分析

智能除濕裝置采用半導體制冷除濕方式,主動將開關柜密閉空間的潮濕空氣在風扇的作用下吸入除濕風道,空氣中的水汽經過半導體制冷機構后冷凝成水,再通過導水管排出柜體,以此達到很好的除濕效果。通過減低空氣中含水量,使相對濕度和絕對濕度同時下降,兒乎不提高溫度,不產生溫差帶來的負面影響,從根本上杜絕或減少了事故的發生,也不會因高溫而加速柜內器件及柜體的老化。智能除濕裝置將被動防止凝露產生改為主動引導凝露,有效防止了柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構件銹蝕等安全隱患,消除了凝露產生的危害,延長了開關柜設備的使用壽命,減少了突發停電概率,保證了電網的安全運行。

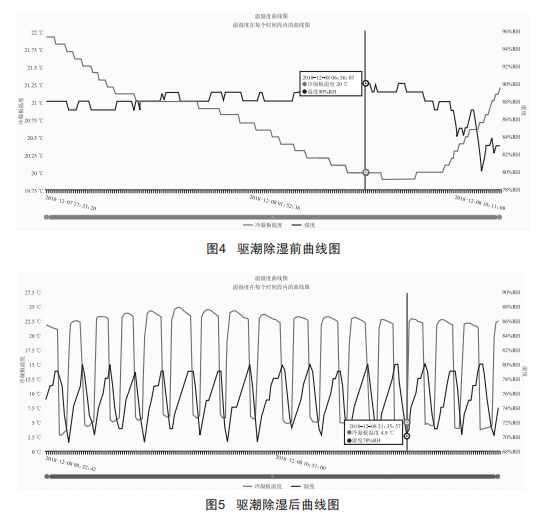

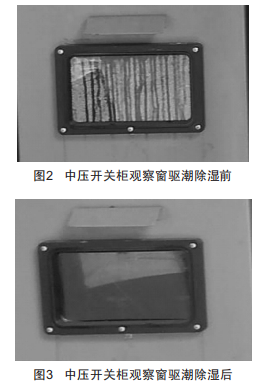

對智能除濕裝置進行實況模擬,中壓開關柜觀察窗驅潮除濕前后對比如圖2、圖3所示,通過對比驅潮除濕前后曲線圖(圖4、圖5）,對智能除濕裝置進行系統分析。

3結語

加強對中壓開關柜遠程智能防潮除濕工作的重視,可保障其安全、高效運行。中壓開關柜遠程智能除濕裝置具有以下優勢:(1）體積小、重量輕、安裝方便快捷:自動運行與手動除濕功能切換,溫度啟動值和除濕啟動值可調。(2）除濕風道主動引凝,將排出氣體加熱降濕,可對電氣柜密閉空間的防潮除濕進行綜合治理。(3）濕度、溫度傳感器24h實時采樣,超出設定啟動值自動引凝:濕度、溫度設置有記憶功能,不會因為停/開機而消失。(4）故障顯示功能,可快速查找故障點,保證中壓開關柜的正常運行。(5）減少運維人員的工作量,實現移動應用,可對批量開關柜遠程管理,可以有效提高配電網絡的運行效率和安全可靠性。
