引言

近年來,隨著供電設備使用時間已經超過年限以及電網運行負荷的不斷增長,一次設備出現損傷的情況越來越多。設備過負荷運行,局部過熱超溫絕緣損壞等現象時有發生,如果不能及時發現并予以處理,輕則損壞設備,造成停電事故,重則危及人身及電網安全。10kV高壓柜中各種一次設備比較集中,設備接頭和刀口通過電流超過1000A。尤其是高壓柜母線室,為了滿足用戶用電,高壓柜母線室長期無法進行停電觀察和檢修,經常出現母線室支持瓷瓶損傷、觸頭松動、刀口溫度異常升高等問題。另外,工作人員日常巡視時,需要到每個高壓柜的監視窗口查看,給巡視帶來了極大的不便,同時也容易因監視不全監視頻率過低而造成安全隱患。

基于此,研制一種能對高壓柜母線室進行實時監控,使電力人員能夠及時獲取設備運行狀態的裝置成為電力行業的迫切需求。

1技術方案

為了能夠有效地幫助變電人員完成日常維護和巡視的工作,要求高壓柜母線室實時監控裝置應滿足以下要求:

(1）能夠完成高壓柜母線室一次設備運行溫度的監控和實時運行狀況的監控,并傳輸數據:

(2）監控裝置結構簡單,方便安裝和維護:

(3）為了保證實現實時監控的功能,要求有不間斷電源保證監控系統正常工作。

依據要求(1）,研制的高壓柜母線室實時監控系統應該包括攝像頭溫度傳感器無線傳輸裝置和處理器,攝像頭和溫度傳感器能對高壓柜母線室內的情況進行圖像、溫度的雙重監控,并通過無線傳輸裝置傳輸至外部監控設備的接收端,實現對高壓柜母線室一次設備運行狀態的實時監控。處理器分別與攝像頭、溫度傳感器、無線傳輸裝置耦接,處理器將接收的信息轉化為可視化影像。

依據要求(2）,研制的高壓柜母線室實時監控系統需要制作特殊的監控裝置外殼,攝像頭、溫度傳感器能夠安裝在監控裝置外殼一側(上側）,同時固定監控裝置外殼的另一側(下側）固定在高壓柜母線室的柜面,處理器和無線傳輸裝置安裝在監控裝置外殼內。監控裝置的外殼由滿足絕緣要求的材料制作,保證其絕緣性能滿足要求,監控?cái)z像頭的攝像端和溫度傳感器的測量端位于外殼上側,攝像頭和溫度傳感器應面對高壓柜母線室內部。監控裝置外殼下側設有凸出于外殼的限位環,作為固定底座,將整個監控裝置固定在高壓柜母線室,另外為保證監控裝置工作的安全性,溫度傳感器為非接觸式溫度傳感器。

依據要求(3）,要求監控裝置必須有不間斷電源保證其正常運行,監控裝置外殼下側包含電源接口,保證監控裝置有不間斷的電源。

2技術實施

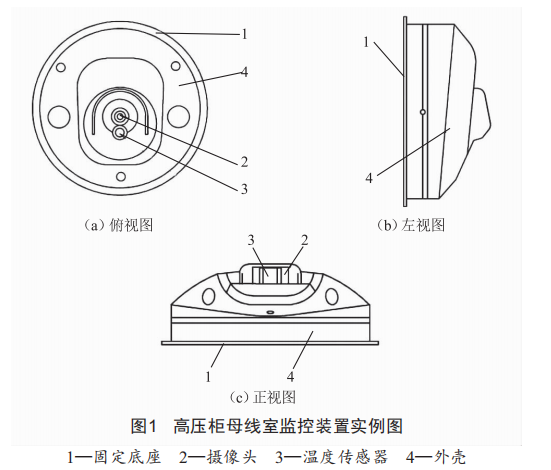

根據上述技術方案,設計出了一種高壓柜母線室監控裝置,如圖1所示。

高壓柜母線室監控裝置包括固定底座和設于固定底座的監控組件,監控組件包括攝像頭溫度傳感器無線傳輸裝置和處理器,處理器分別與攝像頭、溫度傳感器、無線傳輸裝置耦接。該高壓柜母線室監控裝置通過固定底板進行安裝,在安裝更換時不需要斷開母線,可在保持電力設備正常運行的情況下進行檢修。監控組件的攝像頭和溫度傳感器能對高壓柜母線室內的情況進行圖像溫度的雙重監控,處理器進行信息處理后通過無線傳輸裝置傳輸至外部監控設備的接收端,實現對高壓柜母線室狀態的實時監控。

其中,固定底座安裝于高壓柜母線室外部,監控組件設于固定底座靠近高壓柜母線室內部的一側。高壓柜母線室監控裝置還包括用于保護的外殼,攝像頭的攝像端和溫度傳感器的測量端位于外殼外側。另外,固定底座為圓盤形,外殼靠近固定底座一端為圓柱型,底座的外徑大于外殼的外徑,形成凸出于外殼的限位環。在安裝該高壓柜母線室監控裝置時,在母線室開設與外殼外徑匹配的開孔,將高壓柜母線室監控裝置從外至內套接安裝,此時監控組件朝向母線室內部,之后通過緊固件把高壓柜母線室監控裝置固定在高壓柜上,完成安裝。

另外,溫度傳感器為非接觸式溫度傳感器。高壓柜母線室監控裝置還包括設于固定底座的電源接口。對母線室進行溫度測定時,若通過高壓柜外部設備使用無線測溫技術進行測溫,無法監控到母線室的運行狀態,當溫度異常時,無法確定該溫度傳感器的數據是否正確,需要額外設備輔助判斷,或者停用母線才可進行溫度判斷,效果不好。而直接安裝于母線室內的溫度傳感器,維護時一般需要停用母線才能進行檢修,不便于維護。因此,通過固定底座安裝溫度傳感器,并通過設于固定底座的電源接口在母線室外部外接電源,能在不停用母線的情況下,對監控裝置進行維護檢修,解決了上述問題。

該高壓柜母線室監控裝置在使用時,通過攝像頭和溫度傳感器對溫度、圖像等信息進行采集處理,并通過無線傳輸裝置傳輸信號至外部監控設備。通過監控?cái)?shù)據實時查看柜內溫度及圖像,可對內部元件的工作情況進行實時監測,在出現問題時可快速響應,采取檢修措施,及時排除安全隱患,使電力設備的事故發生率降到最低,對提高巡檢效率和高壓柜的安全運行起到了關鍵性的作用。

3結語

本文研制的高壓柜母線室監控裝置,包括了固定底座、攝像頭、溫度傳感器、無線傳輸裝置和處理器。高壓柜母線室監控裝置通過固定底座安裝在高壓柜母線室,攝像頭和溫度傳感器能對高壓柜母線室內的情況進行圖像、溫度數據的雙重監控,能更準確地進行預警或判斷故障問題。圖像和溫度的數據通過無線傳輸裝置傳輸至外部監控設備的接收端中,實現對高壓柜母線室狀態的實時監控,有效地監控了高壓柜母線室的實時運行情況,保證了電網的安全運行。
