1鍋爐基本狀況

2017年4月1日,某電站CFB鍋爐在運行中乙側下料口播煤風風道燒紅,隨后破損泄漏,采取緊急措施后無效,燒損面積持續擴大,發展至下料斗立管著火,且有擴大趨勢,被迫緊急停爐。

該鍋爐為高壓、單汽包、自然循環、常壓循環流化床鍋爐,采用高溫旋風分離器,室外布置,單爐體、微傾斜爐底。主要由四部分組成:燃燒室、高溫旋風分離器、床料回送裝置、尾部對流煙道。

鍋爐主要參數:主蒸汽流量220t/h:主蒸汽壓力9.8MРa:主蒸汽溫度540℃。

燃料:(1）工況A:100%負荷下,50%石油焦＋50%煤:(2）工況B:100%負荷下,100%煤。

本次事故發生在床料回送裝置上,該裝置布置在旋風分離器椎體下部,通過回料腿與燃燒室相連,其功能是將鍋爐燃料由二次風播煤風道輸送進爐膛,構成床料的循環回路。而石灰石經石灰石粉絞龍,由石灰石風機供輸送風,將石灰石粉送至爐膛后墻的4個回料腿給料口,與循環物料混合后進入爐膛。

播煤風風道有兩路,分布于鍋爐甲、乙兩側。

2事故檢查情況

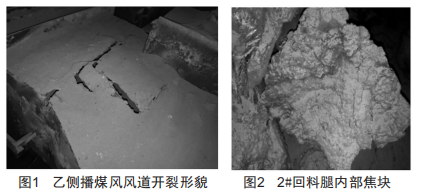

停爐后檢查乙側播煤風風道,其表面燒裂3處,播煤風風道鋼板因過熱變形、開裂(圖1）。

檢查四只回料腿,均有不同程度的結焦,其中2#回料腿在膨脹節處結焦嚴重,并堵塞了下料口,堵塞物為高溫碳化物(圖2）。

檢查風道前的乙側爐后燃料輸送線,內部嚴重堵塞。

3原因分析

3.1播煤風風管積料

現場檢查中,發現播煤風風管內積滿物料,表明物料的輸送極為不暢,部分物料有燒灼痕跡,這說明受到堵塞的高溫回料無法順暢進入回料腿返回爐膛,而在給料線入口與給料線輸送的煤接觸,并在風管內發生燃燒,使風管燒紅,變形受損、泄漏,最終被迫停爐。

3.2回料腿結焦

高溫物料在回料腿處發生堵塞,原因分析如下:

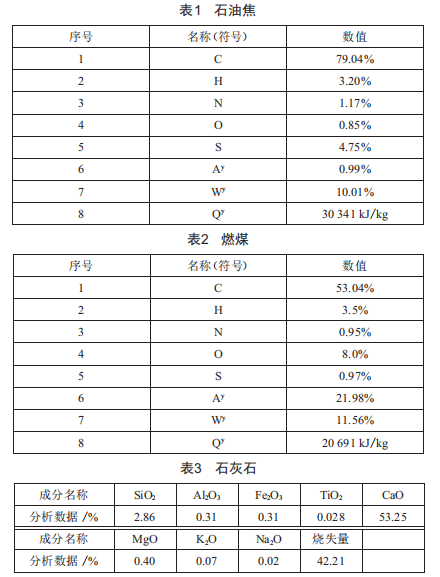

該鍋爐燃用延遲焦化的副產品高硫延遲石油焦與燃煤,啟動點火時使用柴油,至燃燒時加石灰石,在爐內脫硫,燃料成分如表1～3所示。

燃料成分符合設計要求。

燃料的物理特性存在以下問題:

(1）細煤比例過大。盡管煤粉粒度越細,燃燒性能越好,但過細的煤粉或過大比例的細粉,燃燒后也易導致結焦情況。

細煤進入回料腿后,在下落過程中與返料及高溫?zé)煔饨佑|,會提前燃燒,在還原性氣氛下,細顆粒燃煤飛濺在回料腿四周,附著在澆注料表面,且不斷粘連,逐步造成回料腿結焦及堵塞。同時進入爐膛的燃料粒度過細也會使返料量減少,進一步加劇回料腿結焦的風險。

經測定,該鍋爐燃料所使用的原煤中,細煤(粒徑<1mm）占總煤量的10%左右,經破碎后的入爐煤中細煤比例占總煤量的近40%,這是回料腿結焦的重要原因之一。

(2）煤炭含水量過大。正常情況下水分平均為11.56%,但實際上煤時,由于管理原因,存在將過于潮濕的煤摻入運煤皮帶,直接進入煤倉的現象。由于含水量過大,甚至呈糊狀,煤在進入回料腿后,尤其是在斜管部分,不能像固態燃料那樣滾落至爐膛,而是吸附在管壁上,經高溫灼燒,形成結焦,并逐步導致回料腿堵塞。

(3）運行工藝的變化也是造成回料腿結焦的原因之一。調查中發現,該鍋爐曾出現回料腿返料量少,甚至返料中斷情況,這樣落下的煤就會在高溫的回料腿處長時間停留、堆積,并在高溫?zé)煔獾膫鳠嵯聼Y(jié)在回料腿處,最終堵塞回料腿。這樣的狀況常發生在運行工況異常,如煤倉斷煤、負荷大幅度波動或調整、一次風量大幅度調整等情況下。

3.3原因總結

燃料粒度不當、燃料上煤工藝操作不規范、運行管理不嚴格、設備運行波動等多重原因,造成該CFB鍋爐4個回料腿出現了不同程度的結焦,其中2#回料腿尤為嚴重,致使下料不暢,高溫回料與給料線來的煤堆積在2#給料線下料口區域,在高溫下燃燒,直至風道損壞。

4處理及防范措施

(1）加強燃料管理,及時關注上煤方式的變化。發現粒度異常及入爐煤水分過大時,立即查找原因并采取相應調整措施:禁止過潮、過細的煤通過皮帶直接進入CFB鍋爐的煤倉:同時采取篩分技術,減少過細煤粉的使用。

(2）加強對各給料點溫度的監控,對各回料腿給煤點定期進行測溫監控,發現溫度異常,及時減給料線轉速或停運給料線進行檢查,及時清理給料點上部的堵塞。

(3）加強對原煤及排渣粒度的監控,發現粒徑變化時及時采取措施,檢查調整碎煤機錘頭,確保入爐煤粒徑符合要求。
