引言

隨著鋼鐵行業進入微利時代利用富余煤氣建設自備電廠成為鋼鐵企業降本增效、提高競爭力的重要手段。在煤氣資源量有限的情況下合理配置、選擇合理的發電工藝顯得尤為重要。本文結合某鋼鐵企業自備電廠項目對比兩種發電工藝從而為相關鋼鐵企業在建設自備電廠時選擇發電工藝方案方面提供參考。

某鋼鐵企業剩余煤氣42萬Nm3/h(折BFG）煤氣熱值850kcal/Nm3擬采用兩種發電方案。方案一:2×440t/h燃?xì)忮仩t＋150Mw發電機組:方案二:2×280MwCCPP機組。

1工藝系統簡介

1.1常規煤氣發電(BTG）

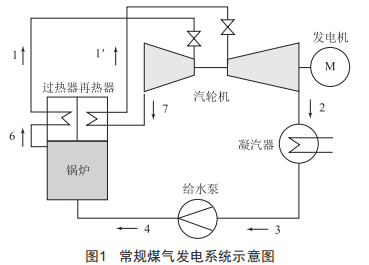

超高溫亞臨界發電技術是鋼鐵行業發電機組高參數小型化機組發展的代表主機參數為267MPa/566℃從2027年開始在鋼鐵行業大面積推廣,目前該技術已經成熟。鍋爐采用單鍋筒、自然循環、全膜式水冷壁、全懸吊式結構,設置中間再熱系統:汽輪機采用雙缸、雙軸、單排氣、一次再熱、沖動式機組。常規煤氣發電系統如圖1所示。

1.2CCPP

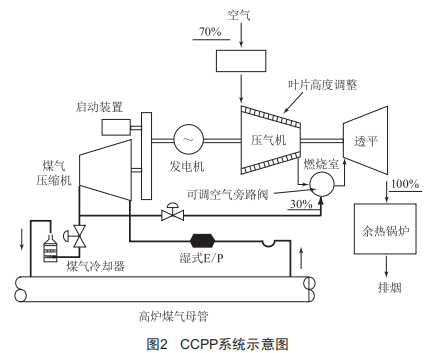

燃?xì)庖徽羝?lián)合循環(CombnedCyclePowerPlant）發電機組,簡稱CCPP。它通過壓氣機渦輪將空氣壓縮,高壓空氣在燃燒室與燃料混合燃燒,使空氣急劇膨脹做功,推動動力渦輪旋轉做功驅動發電機發電。其產生的廢熱煙氣溫度高達450～550℃,可以通過余熱鍋爐再次回收熱能轉換成蒸汽,驅動蒸汽輪機再發一次電,從而形成燃?xì)廨啓C一蒸汽輪機聯合循環發電。系統流程如圖2所示。

2技術經濟對比分析

2.1燃料適應性

對于150Mw級低熱值煤氣中型燃機,目前上海電氣、GE、三菱均能生產。上海電氣AE942KS機型目前沒有運行實績,從其設計數據來看,最低熱值882kcal/m3,CCPP發電效率為442%,該機型的最低允許熱值不能適應目前的煤氣狀況。GE公司9E低熱值燃機,在國內武鋼、韓鋼有運行實績,該機型是在天然氣燃機的基礎上改進而成的,并不是針對高爐煤氣重新設計的,效率上不占優勢。三菱生產的701SDAx低熱值燃機,在設計熱值1050kcal/m3時,CCPP發電效率高達47%:而當煤氣熱值降低到850kcal/m3時,CCPP發電效率降低至4342%,并且對于煤氣波動有較高的要求。

相比于CCPP,常規煤氣發電(BTG）最大的優勢在于對燃料的適應性廣,煤氣壓力在5kPa以上、熱值在700kcal/m3以上時均能穩定安全運行,對熱值波動沒有明顯的限制。因此,常規煤氣發電(BTG）從燃料適應性角度看更具優勢。

2.2技術經濟對比

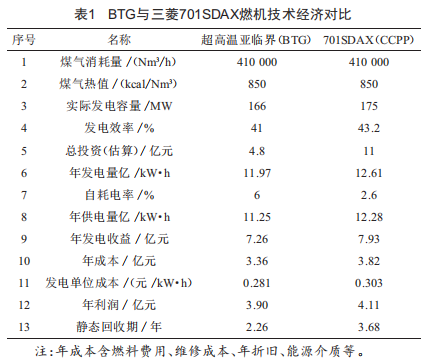

下面僅對超高溫亞臨界常規發電(BTG）與三菱701SDAx燃機做技術經濟對比,如表1所示。

從以上數據可以看出,對于煤氣熱值850kcal/Nm3的情況,在發電效率上,CCPP比常規發電機組(BTG）提高了22%,年發電收益增加,但CCPP燃?xì)獾暮诵脑O(shè)備備件全部要求進口,造成設備的維修成本、折舊費用較高,導致CCPP的發電成本較高。同時,由于CCPP比常規發電機組在總投資上增加了129%,導致靜態回收期延長了142年。由此可知,針對此鋼鐵企業的煤氣狀況,常規發電機組更具優勢。

3結語

通過上述分析可知,常規發電機組(BTG）比CCPP在燃料適應性和技術經濟性方面更具優勢。尤其是目前鋼鐵行業正處于供給側改革和微利時代,財政風險和資金壓力都比較大,選擇回收期快的常規發電技術是比較好的選擇。希望本文的研究能為同類企業選擇煤氣高效發電技術提供借鑒。
