引言

近年來,采集終端得到了快速發展。采集終端是一種嵌入式的計算機系統設備,它的基本要求包括:高性能、高集成度和低功耗。采集終端可以實現智能抄表,并將抄表數據存儲在EEPR0M中,定期上報給主站,節約人工成本,減少相應的人力、物力需求。

然而,終端在實際工作環境中有時會出現掉電情況,掉電時會產生丟失脈沖的現象。因此,如何盡可能準確存儲脈沖,是本文研究的重點。

1終端電能量存儲機制

1.1電能量存儲環境

采集終端的電能量脈沖數據統一存儲在EEPR0M中,EEPR0M可以支持400萬次擦寫,數據保持在200萬年以上。8PIN的I2C接口EEPR0M兼容所有的I2C總線,內存大小為512kBit(64kB）,頁面大小為128字節。

一般來講,EEPR0M適用于存儲器如初始化配置數據、存儲重要信息等場合,這種場合要求數據存儲量比較少、訪問速率要求不高、掉電后數據不丟失。電能量脈沖是重要的電能量數據,因而保存在EEPR0M中。

1﹒2脈沖采集和存儲優化算法

準確采集脈沖數據關系到電能量計算的準確性。脈沖采集過程為:終端上電之后,判斷檢測時間是否到480ms,進入讀取電能脈沖函數。讀取計量芯片脈沖,判斷讀取的脈沖是否合法,若合法,根據功率方向和費率計算各模塊脈沖。

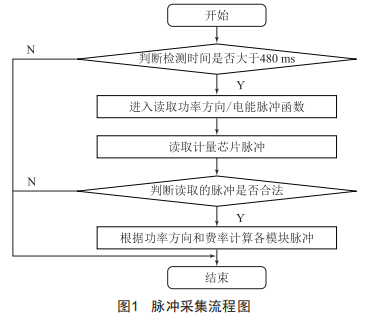

脈沖采集流程圖如圖1所示。

脈沖備份要求盡可能減少掉電過程中丟失的脈沖,確保計算電量的精確性。終端上電之后,讀取計量芯片脈沖數據(有功、無功、視在）,上電的前2min每1s刷新一次脈沖,上電2min之后變?yōu)槊?s刷新一次。

接下來判斷是否已經執行均衡電量存儲機制,若執行該存儲機制,清除內存bak數據,存儲偏移至下一塊:否則,存儲脈沖備份數據至EEPR0M區。

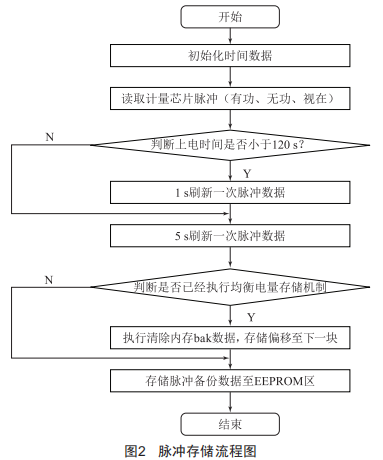

脈沖存儲流程圖如圖2所示。

1﹒3電能量存儲機制分析

終端上電之后,首先判斷是否滿足電量清零條件,若上述條件成立,則執行電量模塊清零函數,進行電量清零,否則進入脈沖轉換為電量存儲函數,進行電量存儲。若CRC校驗當前電量false,執行電量數據恢復函數,否則直接執行脈沖轉換為電量存儲(0.01kw·h積累）。若積累的電量滿足1kw·h,將整度電寫入EEPR0M中。對于小數部分電量(保存電量十分位和百分位）,每10s刷新一次,分配32個備份區,保存在EEPR0M中。

實踐中存在脈沖尾數的情況,即小于0.01kw·h的情況,該部分通過余脈沖處理函數進行處理,將剩余的余脈沖轉化為電量進行組合電量處理,此時組合之后的電量即為最終的總電量。

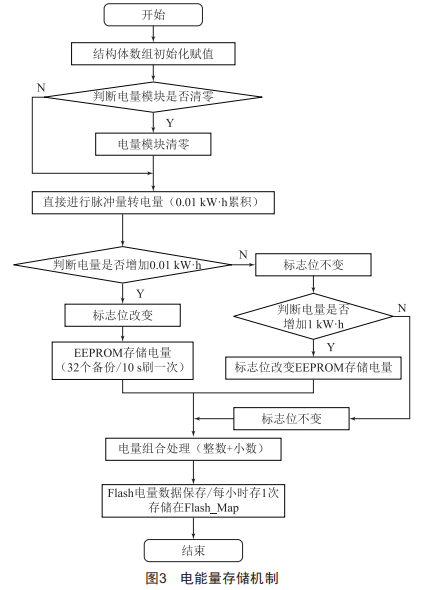

電量數據作為終端采集數據中的關鍵數據,其可靠性至關重要,因此電量數據除了存儲在EEPR0M之外,還會在Flash中進行存儲,每小時存儲一次,存儲到F1ash一aM中。電能量存儲機制如圖3所示。

2存儲機制優化驗證

原先存儲機制每次掉電會丟失0～5s的電量,新脈沖備份機制由于上電的前2<mi每ls刷新一次脈沖,最多丟失0nls的電量。例如:假設現場使用環境為l～2Ui,I<a.x6A,則每1s將會產生脈沖[（3×1.2×220×6）/1000]×6400/3600≈9個,故每次掉電在電池不工作的情況下最多丟失9個脈沖,優化之后電量計算更精確,滿足了實際需求和壽命使用情況。

3結語

總之,基于新電量備份機制的終端電量計算方法優化,可以保證終端掉電時精確保存電量數據,確保主站精確地收到終端抄讀的電表電量數據,具有一定的應用價值和工程實際意義。
