引言

低壓集抄是計量自動化系統的一部分,是指由計量自動化主站通過遠程通信信道集中抄讀多個電能表電能量記錄值信息的系統,該系統主要由電能表、采集器、集中器、通信信道和計量自動化主站組成。隨著通信技術的發展,目前可選用的通信手段很多,但沒有任何一種單一的通信手段能夠全面滿足不同應用場景下信息傳輸?shù)乃俾?、通信成功率以及?shù)據響應的實時性等要求,這些問題制約著低壓集抄的建設和應用。

針對低壓集抄技術多樣性特點,選擇南方電網區域典型應用臺區,選擇與低壓集抄應用相關技術指標,通過計量自動化系統主站測試與低壓臺區現場測試,從通信技術、臺區類型以及技術指標等多個維度對低壓集抄運行測試結果進行對比分析,得出不同通信技術適用的場景與條件,為低壓集抄建設與應用提供更為明確的方向。

1低壓集抄通信技術原理介紹

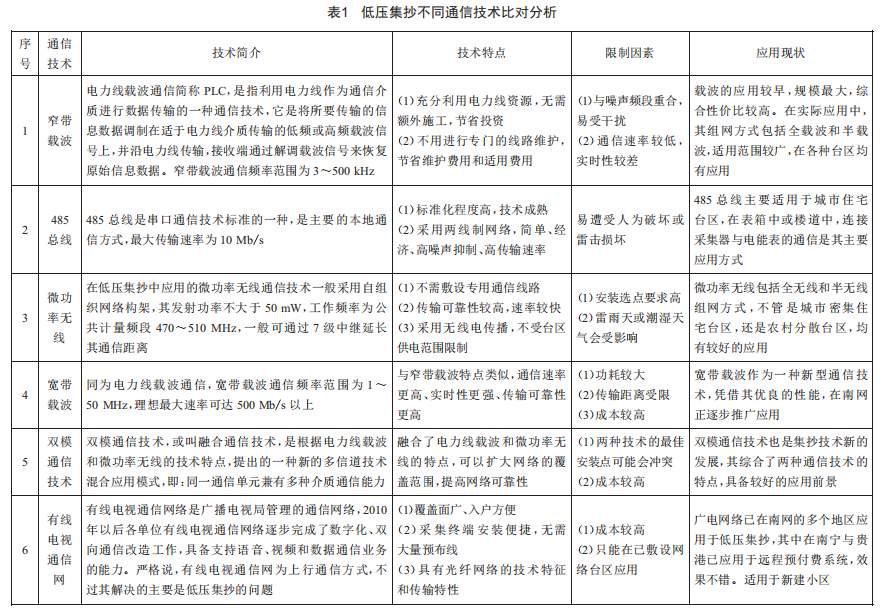

南方電網區域現行使用的低壓集抄通信技術包括窄帶載波、Rs-485、微功率無線、寬帶載波、雙模通信技術以及有線電視通信網等,各類通信技術特點比對分析如表1所示。

2不同臺區類型技術應用分析

測試臺區按照類型維度分為:高層住宅小區、低層住宅小區、非小區住宅樓密集臺區、城中村臺區、農村分散街巷臺區及別墅臺區。

測試指標按照采集質量和效率維度分為:數據采集完整率、主站召測成功率、本地輪抄成功率,主站召測時間、本地輪抄及本地點抄平均時長指標。

通過分析比較同一臺區類型場景下不同技術的采集成功率和采集時間指標,得出適宜的應用技術場景（部分臺區類型未覆蓋應用所有低壓集抄技術,特此說明）。

2.1高層住宅小區

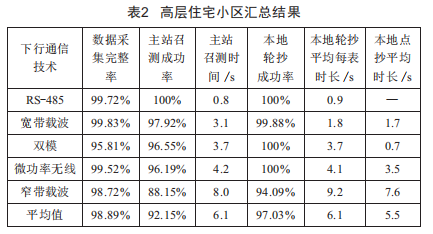

高層住宅小區的測試結果如表2所示。

從測試結果來看,無論采用何種技術,高層住宅小區低壓集抄的效果都比較好。

2.2低層住宅小區

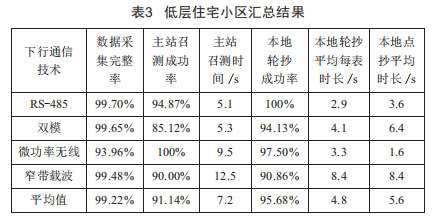

低層住宅小區的測試結果如表3所示。

從測試結果來看,低層住宅小區低壓集抄的效果也比較好,適宜開展低壓集抄建設。

2.3非小區住宅樓密集臺區

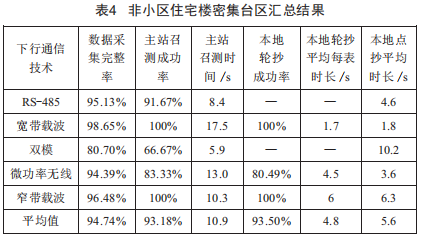

非小區住宅樓密集臺區的測試結果如表4所示。

從測試結果來看,非小區住宅樓密集臺區的通信成功率低于住宅小區,通信時間卻更長,尤其是主站召測時間較長,顯示其工作環境要比住宅小區復雜,低壓集抄的建設及運維難度也相對較大。

2.4城中村臺區

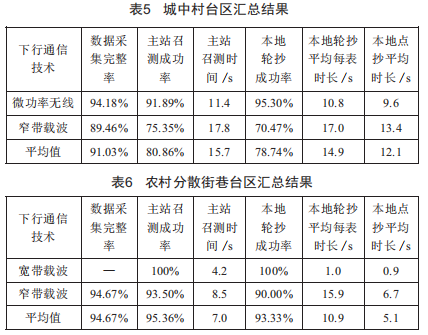

城中村的測試結果如表5所示。

從測試結果來看,城中村的低壓集抄通信成功率較低,通信時間比較長,低壓集抄建設的難度與運維工作量也相對較大。

2.5農村分散街巷臺區

農村分散街巷臺區的測試結果如表6所示。

從測試結果來看,窄帶載波在農村臺區的通信成功率不低,但是通信時間較長,而寬帶載波的效果比較好。

2.6別墅臺區

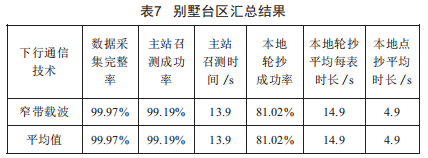

別墅臺區的測試結果如表7所示。

本次測試只選擇了兩個別墅臺區進行測試,且均是窄帶載波。從測試結果看,通信成功率比較高,不過通信時間也較長。

3結語

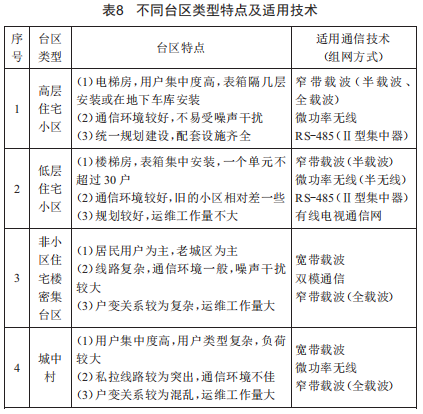

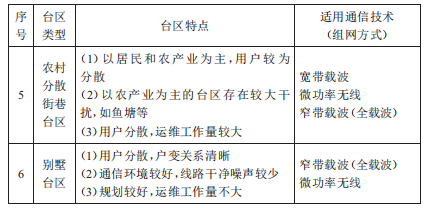

綜上所述,并結合測試結果,不同臺區的特點及適用通信技術如表8所示。

在具體選擇時,各單位還應統籌考慮不同技術的建設費用、施工難度、運維管理等因素。
