引言

在目前的電力系統中,要求無功功率盡量做到就近平衡,而并聯電容器是最簡單、最有效的無功補償設備。考慮到電力設備絕緣及成本等問題,現在的電容器組一般應用在6kV、10kV、35kV、66kV等低電壓等級系統中,接線形式一般可分為三角形、單星形橋形或?qū)掚p星形?？偨Y(jié)經驗可以知道,雙星形的接線形式,電容器會有適用容量大和靈敏的特異性保護作用,同時電流的不平衡保護可以使得電容和電氣之間的故障數據很快被識別并準確反映,這是雙星形電容器組的主要保護形式之一。

本文針對珠海局近年發生的一起10kV并聯電容器組不平衡電流保護動作跳閘原因進行分析,通過高壓試驗班對電容器組相關設備的電氣參數測量來進行驗證,最后提出了相關預控措施,為工程建設和電容器組的優化設計提供了參考和借鑒。

1事件概況

珠海局某220kV變電站供電區域主要是工業區,負荷很重,某年度內10kV電容器組發生了4次不平衡動作跳閘。

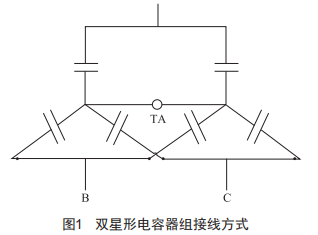

該電容器組采用雙星形接線(圖1),整個間隔均放置在戶外,立體三排排列,為框架式并聯電容器。廠家:桂林電力電容器有限責任公司:型號:GDw10/100:出廠日期:2010-10-15:投運日期:2012-08-30。

隨著工業區逐漸發展,變電站負荷持續增大,運行工況也發生相應改變,電容器在運行中不斷暴露問題,每次排查總會發生電容器電容量變化超標和熔絲燒斷的情況,甚至出現過一次電容器鼓包的現象。

2故障檢查過程

首先,由繼保班人員進行檢查,重點檢查整定參數及二次回路的情況。

在二次系統沒有問題的情況下,可由檢修班人員檢查電容器室相關刀閘、電抗器、電容器、PT、避雷器等設備的連接點情況,并作外觀檢查。

在以上兩種情況下均未發現明顯問題時,由高壓試驗班人員對相關電抗器、電容器、放電線圈、避雷器進行電氣參數測量,用于判斷是否合格。

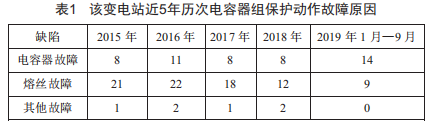

在查閱了該變電站歷次發生電容器組不平衡動作的情況(表1)后,發現大多是電容器電容量發生變化或熔絲燒熔造成的電壓不平衡保護動作,僅有1次是由于其中1個支柱瓷瓶爆裂后由絕緣問題導致的保護動作。

3故障分析

3.1設備安裝環境的影響

電容器組安裝在戶外,長期受風吹日曬雨淋,金屬部分易腐蝕,壽命會縮短:且由于溫差較大,而戶外設備冷熱交替更快,一些受力絕緣件受到應力改變的影響易爆裂:另外,本站后加裝的電容器組自2012年投產至今已運行7年,且處在高負荷地區,惡劣的運行環境使得電容器組存在較大的安全隱患。3.2散熱條件的影響

在夏季等高負荷季節,并聯電容器組長時間投入,導致電容器本體一直處在較高的溫度下運行:而其本身安裝在較狹小空間中,各部件之間比較緊湊,導致散熱空間不足,造成其內部絕緣性能劣化速度加快,發生故障的可能性也增大。

3.3諧波的影響

電容器的發熱主要來自絕緣的介質損耗,介損的表達式為:

由上式可知,系統運行過程中的諧波含量越大,次數越高,對應的電容器發熱也就愈加嚴重,同時介損大的電容器會特別不耐受高次諧波的不定性影響。在運行中,諧波會引起附加絕緣介質的不斷損耗,從而加快組件的絕緣老化,嚴重時會直接導致電容器發生熱擊穿。

3.4熔斷器質量的影響

根據我局近5年電容器故障的統計分析,由熔絲故障(尤其是外熔絲)引起的電容器組故障占到60%以上(圖2)。

我局目前還存在一些不完全符合要求的熔斷器,開斷性較低,造成電容器誤動甚至拒動的現象時有發生,還可能引起電容的群體性爆炸。

圖2近年缺陷中各類故障類型占比

3.5電容器質量的影響

對近年來發生故障的電容器進行分析、檢查、試驗,發現這些電容器的絕緣電阻普遍偏低,電容值與額定值比較明顯降低。同時,對箱殼鼓肚的電容器進行解體檢查,發現其內部分單元存在擊穿放電痕跡。經過統計分析發現,部分廠家生產的電容器絕緣水平低,內部存在水分或氣泡,使極間電場分布不均勻,導致經常有局放等問題產生。

4預控措施

4.1電容量測試

嚴格按規程要求進行預試,預試時,除了準確測量每相整組電容器的電容值外,還應對電容器逐個測量檢查,與電容器銘牌值及交接試驗值進行比較。試驗人員不能只按照南網檢修試驗規程要求的-5%～5%的容差允許范圍對單臺電容器進行判斷,應綜合考慮各個電容器電容值以及整個電容器組總電容值的變化情況。

4.2熔斷器檢查

運行人員日常巡視時應加強對電容器組熔斷器的巡查,通過紅外測溫手段高效地對熔斷器進行運行測試,可有效發現熔斷器劣化后或部件連接處松動引起的發熱,及時防止由于熔斷器故障造成的電容器組保護動作。

4.3控制電容器組運行環境溫度

電容器長期在高溫環境下運行,會對其絕緣性能產生不良影響,加速絕緣老化。因此,應盡量優先把有條件安裝在室內的電容器組安裝在室內,且設置合理的通風裝置:如因條件所限,無法在室內安裝,應盡量保證電容器安裝的散熱空間,從而保障電容器組在用電高峰期長時間投入運行時的散熱能力。對于室內安裝的電容器組,需加裝溫控自動驅動通風裝置,為電容器的安全運行提供一個良好的環境。

4.4防止諧波的影響

建議定期測量電網諧波,對故障頻繁發生、三次諧波嚴重超標的電容器組進行改造。為達到抑制三次諧波的目的,可在10kV母線側安裝濾波裝置。

5結語

并聯電容器組作為目前優先采用的無功功率補償裝置,對電力系統運行十分重要。本文對珠海局某220kV變電站10kV并聯電容器組不平衡保護頻繁動作跳閘原因進行了分析,通過對電容器組相關設備電氣參數的測量來進行驗證,最后提出了相關預控措施,以確保電容器組安全穩定運行,提高電網安全穩定水平。
