引言

隨著能源危機和環境污染的加劇,未來電動汽車作為一種新型綠色的交通工具將會越來越多地出現在我們的日常生活中。電動汽車的負荷預測是一個重要環節,無論是對于電網調度、電力市場交易、充電站規劃建設,還是對用戶便捷經濟出行等方面都具有實際意義。近年來,國內外學者對電動汽車負荷預測進行了大量研究。文獻將電動汽車分類,并分別研究了起始充電時刻、soC等影響因素的模型。文獻則利用統計學模型,推導出電動汽車某時刻的充電概率,從而計算出電動汽車的負荷。文獻考慮電動汽車的空間分布,通過生成不同區域電動汽車的停車特性模型,進而分析電動汽車隨空間分布的充電負荷。

本文根據最新更新的2017年美國交通部對美國家用車輛調查結果(nationalhouSeholdtraⅤelSurⅤey,NHTs）給出的數據,首先通過數據分析建立起汽車交通行為的模型,然后建立起汽車的充電行為模型,最后利用蒙特卡洛模擬方法,生成每一輛電動汽車在工作日和休息日的充電負荷,并且可以得到城市中四類主要停車區域的充電需求。

1時空特性

汽車的出行是在時間和空間兩個維度上變化,下文分別以時間特性和空間特性來描述汽車的時空特性。

1.1時間特性

時間特性是用來描述汽車交通出行在時間上變化規律的,包括起始出行時刻、行駛時長、停車時長、出行結束時刻等等。

首次出行的起始出行時刻為lS1,第i次行程的行駛時長為ltri,第i次行程的停車時長為ldi。通過以上三個時間基本變量可以推導出剩余的時間變量直至形成一天的時間特性:第i次行程到達目的地的時刻lai和第i＋1次行程的起始出行時刻lS(i＋1）。

1.2空間特性

空間特性是用來描述汽車交通出行在空間上變化規律的,空間特征量包括目的地類型和行駛里程。本文根據交通出行目的的不同,將出行目的地分為4個類型,即生活區、工作區、商業區和休閑區,分別用D1、D2、D3、D4表示。在第i次行程開始時,汽車在出發地Dij(j=1,2,3,4）都根據汽車目的地轉移概率矩陣選擇第i次行程的目的地D(i＋1）j(j=1,2,3,4）。第i次行程的行駛里程用di表示。

1.3時間特性與空間特性的交互

在描述時空特性的過程中,時間特性和空間特性是相互交互的,時間變量和空間特征量會相互影響。本文將這些相互相關的變量用條件概率的形式描述,從而反映兩者的交互關系。

本文在生成這些變量數學模型時,會以各自交互的變量為基礎來進行處理。

2出行鏈時空變量模擬

2.1出行目的地

實際生活中,用戶會有各種各樣的出行目的地,在NHTs2017中便有10多個地點,為便于統計分析,可以將出行目的地大抵分為四類,如表1所示。

由表1可見,電動汽車出行目的地主要集中在4個區域:生活區(D1）、工作區(D2）、商業區(D3）和休閑區(D4）。

2.2出行目的地轉移概率

用戶在每一個地點準備出發時,都有一定的概率去往4個地點中的任意一個,對數據庫內的起訖地點進行統計,以出發地為行,目的地為列,可以形成一個4x5的矩陣,矩陣中元素表示行所對應起點到列所對應終點的概率。

2.3首次出行起始時刻

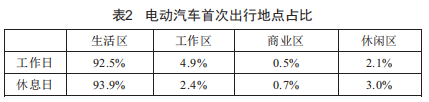

汽車的首次出行時刻與汽車首次出行地點有關,工作日和休息日起始時刻也會有差別。lS1是整個時間特性變量推導的起點,要對數據進行深入挖掘分析,如表2所示。

由表2可知,電動汽車在工作日和休息日都主要是從生活區開始首次出行。因此,在數據分析時,以生活區首次出行時刻為對象進行建模。

根據擬合,可以得到電動汽車工作日和休息日首次出行時刻滿足多維正態分布,即:

式中,為標準正態分布函數。

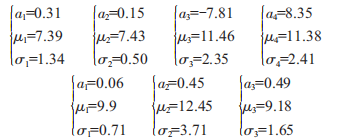

根據數據擬合結果可得工作日、休息日分布參數分別如下:

2.4行駛里程

汽車行駛里程決定了汽車行駛時長和電量消耗,本文根據汽車的起始地和目的地的不同,將行駛里程數據按照起始目的分別為D1、D2、D3、D4進行擬合。

由擬合結果可知,行駛里程符合對數正態分布。

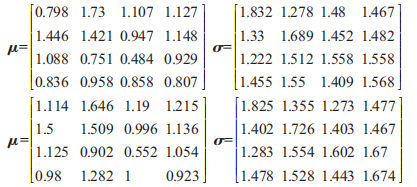

根據擬合數據可得如下μ、σ:

工作日、休息日分別對應這兩個矩陣,矩陣每一行表示起始地點為D1、D2、D3、D4,每一列表示目的地為D1、D2、D3、D4。

2.5行駛時長

為便于分析,綜合各種情況取50km/h。

第i次行程的行駛時長ltri可由di根據公式(5）推導得到:

式中,s為擁堵系數,在每日07:30一08:30和17:30一19:30時段,s取2.1:在其余時段s取1.1。

2.6停車時長

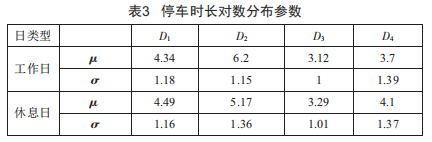

基于數據庫數據分區域統計停車時長,可以得到停車時長符合對數正態分布,如表3所示。

3電動汽車充電需求的計算

3.1充電條件

電動汽車電池的電荷量狀態用soC(stateofcharge）表示,電動汽車的充電行為也是根據soC進行判斷的。汽車首次出行時soC1為1,第i次行程開始時在起始地Dii時的電荷量為soCi。

用戶可以根據喜好選擇自己的充電行為,本文設定有以下兩種情形:

情形一:用戶每一次行程結束之后都進行充電,充電時長不得超過停車時長。

情形二:用戶不選擇在每一次行程結束后都充電,只有在某一次行程結束后根據剩余電量判斷是否充電,充電時長不可超過停車時長。

式中,E為電動汽車電池容量:di為第i次行程的行駛里程:k為汽車每公里耗電量(kwh/km）。

當?shù)趇次行程到達目的地D(i＋1）i時,滿足公式(6）,則電動汽車充電。

兩種情形下,在第i次行程到達目的地D(i＋1）i充電時,滿足公式(7）選擇慢充,否則選擇快充。

式中,Ps為慢充功率:lc為充電時長(h）。

充電結束后,第i＋1次行程的soCi＋1為:

式中,n為充電效率,取0.9。

3.2參數設置

本文以深圳市較為常見的"比亞迪E6"型電動汽車以及深圳充電設施充電功率為例,進行參數設置。

(1）電動汽車電池容量E=82kwh:

(2）電動汽車每公里耗電量k=0.21kwh/km:

(3）快速充電功率Pf=60kw:

(4）慢速充電功率Ps=7kw:

(5）如果汽車在選擇目的地時沒有抽取到回家結束出行,則每天汽車將在24:00結束行程回生活區。

4計算結果及分析

本文設置電動汽車總數為10萬輛,連續模擬兩天,區分工作日和休息日,采用蒙特卡洛方法情形一和情形二分別計算了在四類區域的10萬輛電動汽車日負荷曲線。

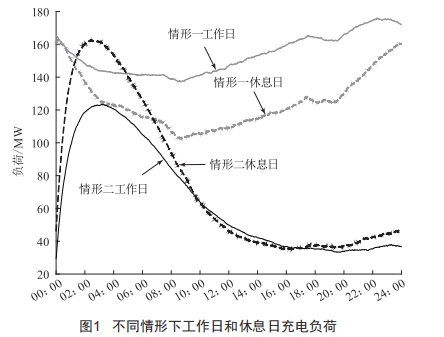

圖1為用戶在充電情形一和情形二時工作日和休息日的充電負荷曲線。

情形一的充電次數遠多于情形二的次數,情形一充電特點表現為"充多次,分散充,小負荷":情形二充電特點表現為"充少次,集中充,大負荷"。

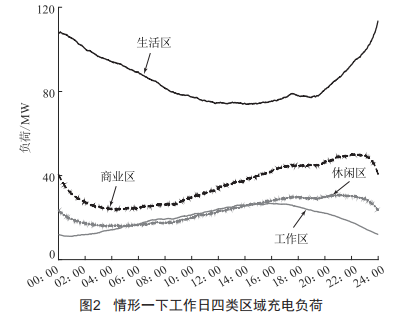

以工作日為例觀察四類區域的充電負荷情況,如圖2所示,工作日充電負荷最大區域是生活區,并且在20:00左右負荷增加,至24:00達到峰值,然后逐步下降,白天08:00一16:00生活區的充電負荷最小,此時用戶大多外出了。商業區和休閑區的負荷在19:00一22:00達到峰值:而工作區的負荷集中在08:00一18:00的上班時段內。

5結論

(1）在不同的充電情形下,充電負荷會有較大差別:不同區域充電負荷在工作日和休息日由于受用戶的時空特性影響也會有較大差別。

(2）生活區和工作區的充電負荷具有明顯的時間特征,為優化充電服務,電網公司可采取分段電價的方式來激勵用戶充電,以期讓用戶能有序充電,提高服務質量。商業區和休閑區負荷則主要集中在工作外時間,隨著生活水平提高,充電樁服務商可以依此為參考增加在該兩個區域的設備投入,商場方面亦可根據此充電特性制定、改進相關停車和充電服務。
