引言

隨著國內經濟發展,高技術、智能化電器逐漸進入普通家庭,居民用戶對電力的依賴性日益加強,對電網供電可靠性的需求日益增加。負荷轉移作為常見且有效的提高供電可靠性的措施,在配電網運行時常常使用。供電能力是影響轉供電的重要因素,目前很多文獻對供電能力只開展負荷簡單加減,未進行潮流計算,難以反映實際供電能力。線路損耗既影響供電能力,又反映轉供電的經濟性。據統計,中壓配電網線損占整個電網的78%。本文根據10kV線路供電能力和潮流計算兩方面,提出綜合考慮轉移負荷量和線路損耗兩方面的數學模型和求解算法,為10kV線路制定轉供電方案提供參考。

1轉供電總損失模型和算法

給定中壓配電網的網架結構及負荷,轉供電方案涉及轉移負荷量和線損兩方面問題。本文建立綜合考慮兩方面的模型,求解給定10kV線路網架及負荷情況下,既滿足負荷需求又使經濟最優的轉供電方案。

1.1轉供電方案模型

在10kV線路網架及負荷水平已確定的前提下,以滿足負荷供電可靠性要求為基礎,同時考慮線路損耗,以未轉移負荷量和線路損耗總損失成本最小為目標函數,得到最優轉供電方案,目標函數如下:

式中,F為總損失成本:f1為未轉移負荷量成本:f2為線路損耗成本:c為超過線路限流值的懲罰值。

1.2計算方法及優化算法

本文中轉供電方案和線路損耗綜合經濟模型是一個嵌套優化模型,不同階段采用不同的計算方法或優化算法。

1.2.1線路損耗計算方法

給定節點負荷、網絡拓撲結構、線徑、線路距離、單位阻抗等信息,可根據功率損耗計算公式:

應用回推迭代法得到整條線路各個節點和線段的損耗及功率。

1.2.2離散二進制粒子群算法

為實現粒子群算法在離散型優化問題中的應用,J.Kennedy在基本粒子群優化算法基礎上引進二進制編碼,用0和1表示位置向量的因子,速度向量變?yōu)槲恢米兓母怕?使粒子群算法得以應用于計算機。離散二進制粒子群算法適合解決0-1離散問題,模型轉供電范圍采取此方法求解。

1.3轉供電成本計算

給定轉供電方案,則可根據轉供范圍、線路損耗、未轉供負荷計算轉供電成本:

(1）未轉移負荷量成本為:

式中,f1為未轉移負荷量成本:AP為未轉移負荷量(Mw）:l為停電時長:K為電價(元/kwh）。

(2）線路損耗成本:

式中,f2為線路損耗成本:As為線路損耗總量(Mw）:l為停電時長:K為電價(元/kwh）。

2應用案例

以3回線路為例,線路1有23個負荷節點,其中線路1分別與線路2和線路3環網,環網路徑涉及的節點均有7個,線路2與線路3不環網。假設線路1因站內開關間隔停電檢修,需要得到最優的轉供電方案。線路2和線路3各自選擇與線路1的環網路徑節點,計算此方式下轉供電成本,通過智能算法不斷迭代更新,尋找轉供電成本最優的轉供電范圍。

為確保轉供電優化方案中線路1轉供范圍相對線路2和線路3均一致,本文做如下規定:線路2到達線路3所涉及的負荷點在轉供電優化方案中固定用0、1、2、3、4、5、6、7代替。

本文只討論配電網的轉供電方案,一般來說,配電網停電時長不超過24h,所以本文停電時長按24h考慮,1kwh電價按0.6元計算。為保證轉供負荷不超過線路限流值,本文規定當線路負荷超過限流值時,在總損失成本增加懲罰值,取100000。

離散二進制粒子群算法的參數為:學習因子c1取1.8,學習因子c2取1.97,迭代的總次數取500次,種群的總數目N取50,單個粒子維數D取14。

3各轉供電方案比較及分析

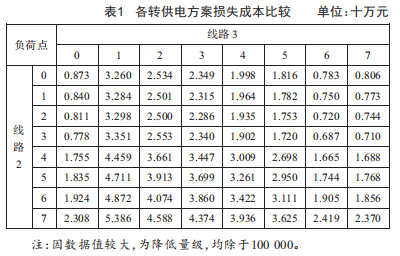

計算不同轉供電方案的總損失成本(表1）,可得:

(1）在轉供電方案中線路2轉供范圍一定的條件下,隨著線路3的轉供范圍縮小,整個轉供電方案的總損失成本不斷降低。因為線路3轉供負荷所造成的線路損耗量大于轉供負荷量,所以線路3轉供范圍減小,未轉供負荷雖然增加,但線路損耗減小的程度更大,所以整體供電成本下降。這說明當線路損耗變化量大于未轉供負荷變化量時,縮小轉供電范圍,經濟性更好。

(2）轉供電方案中線路2轉供范圍一定的條件下,隨著線路3的轉供范圍縮小,經濟性最優的方案為線路3轉供到負荷點6。因為隨著線路3轉供范圍減小,線路損耗減小,未轉供負荷增加,直到負荷點6時兩者綜合經濟性最優:線路3的轉供范圍進一步減小,線路損耗會繼續減小,但未轉供負荷增加程度抵消了線路損耗減小的影響,使得經濟性逐漸變差。這說明并非持續減小轉供電范圍,就能使得轉供電經濟性最優,只有線路損耗減小的程度能抵消未轉供負荷增加的程度,才能使轉供電方案的經濟性不斷增加。

4結論

本文構建了未轉移負荷量和線路損耗嵌套優化模型,對比不同轉供電方案總損失成本指標,得到以下主要結論:

(1）轉供電方案中未轉供負荷變化量和線路損耗變化量之間的差值,對轉供電方案的經濟性影響較大。若未轉供負荷變化量比線路損耗變化量大,增加轉供電范圍,經濟性較好,反之,經濟性較差。

(2）轉供電范圍并非越小越好,只有綜合考慮未轉供負荷量和線路損耗得到兩者最小的方案,才是最優方案。

(3）轉供電方案除了考慮經濟性外,還要考慮可轉供能力、電壓變化等,由此得到的轉供電方案才既符合實際運行要求又經濟性較優。
