引言

電纜在我國各行各業中的應用十分普遍,這與其工藝簡單、便于安裝、質輕耐熱、傳輸量大等優勢密切相關,而高壓接地箱作為高壓電纜接地線匯集的連接設備,很容易因監測不力埋下安全隱患,因此我們迫切需要研發電纜智能高壓接地箱產品,使其在防盜的基礎上進一步確保電纜安全高效運行。

1電纜智能高壓接地箱的研發意義

對于高壓電纜而言,基于單端直接接地或交叉互聯雙端接地的金屬護層運行方式,通常對地感應電壓和電流分別為幾十伏和十幾安,加之電力電纜基本采用的是固體絕緣,一般情況下屏蔽層只能實現單點接地,若其護套發生化學劣化、電熱劣化、失竊等損壞引發多點接地,則會導致金屬護套對地環流上升至危險值,只要接地系統被破壞,就會生成懸浮電壓擊穿外護套或燒毀保護器,甚至擊穿電纜主絕緣,即使定期進行人工巡視,此類事件也難以預防[1]。這是因?yàn)樵诟邏弘娎|金屬護套環流檢測這一日常運維檢測工作中,依靠的依然是滯后的持鉗型電流表,很難對接地環流進行實時有效的反映,不利于對電纜線路運行實時、歷史狀態的了解。因此,為安全起見,迫切需要研發電纜智能高壓接地箱,通過內置電纜在線監測系統配以防盜設計,解決電纜溫度、環流實時在線監測以及設備安全問題,為其可靠運行提供有力的支持和保障。具體的接地箱內部功能模塊如圖1所示。

圖1接地箱內部功能模塊圖

2電纜智能高壓接地箱的研發過程

2.1研發的理論基礎

對于高壓電纜在線監測理論和方法,不同的專家學者有

著不同的認識和研究,如華中科技大學的環流法,即在電流互感器的作用下對護套接地環流進行監測,通過分析其變化判斷是否存在多點接地故障:馬鞍山礦山研究院研發的電纜地線監測裝置,可通過對地線連續性的監測保護高壓設備與作業人員的安全:上海電力學院等大學提出的基于DSP芯片的電纜絕緣在線監測系統,其中用于監測環流信號的原理與電流互感器類似,且采用的鉗式傳感器操作靈活、使用安全:哈工大提出的監測系統側重于三相電壓與電流信號的同步采集:武漢大學則是基于單相電流的增長幅度和三相電流的橫向比較作為判據進行狀態監測等等。

2.2研發計劃和步驟

首先是明確系統目標。該系統至少應具備以下功能和特點:在實時監測的基礎上進行分級集中管理,結合查詢、統計等功能提升管理效果:能夠在及時告警、報警的同時自動判斷故障,實時持續的監測數據有助于分析在負荷變化和不同狀況下的環流變化情況:代替原有的環流檢測模式,且升級人工檢查至電子測試,在實時掌握設備運行維護情況的同時,提高效率,節約成本[2]。

然后是設計系統架構。電纜智能高壓接地箱的設計不僅要符合統一系統架構要求,還要立足信息化建設水平,考慮與歷史數據、SCADA等系統的橫向集成,以及縱向接入的實現,簡單地說就是隸屬于PMS系統平臺。至于系統架構可設置兩部分,一是收集信息和轉化傳送信號的遠端采集系統,二是處理信號、傳遞告警信息至維護人員并負責匯總的監控中心。如果后期需要擴容,則增設RTU監控點即可,并通過電話、聲光、短信等形式進行告警和通知,提醒相關人員加以防范。

最后是完善系統細節。如升級環流采集模塊、測溫傳感器等外殼的防護等級和防水等級,對于不同的使用現場和監測數據設計不同的接地方式,增設環流監測、環境檢測、圖像監測、防盜報警等功能,可根據試安裝校驗數據精度、調整報警閾值等。

3電纜智能高壓接地箱的實現與應用

3.1設計亮點

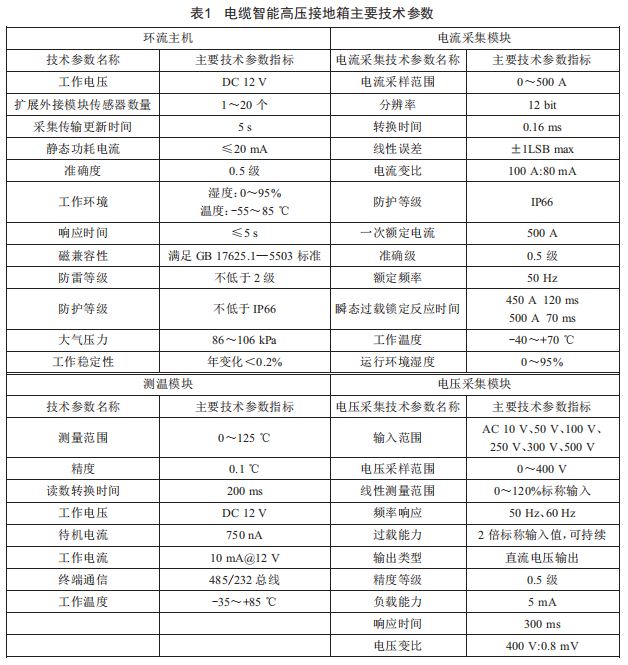

本文研發的電纜智能高壓接地箱中的三相電流互感器為非接觸脈沖型,可高效采集接地電纜環流數據,且分別設于箱門閉合位置和頂帽位置的接觸式報警和傾斜報警防區裝置,在整體上大大降低了接地箱被盜的風險,有助于其保持安全狀態:經高壓高溫處理的SMC樹脂材料制成的箱體,不僅強度高而且防腐性能好,使得產品壽命有了一定的延長:同時,軟件監控模塊的增設、無線通信技術的使用,可促進軟件的正常運行和測溫?cái)?shù)據的高效傳輸:再者,接地箱接地組件做了鍍銀處理,增設了保護器,加上設于電纜井道內壁的紅外水位傳感報警器,既有利于高壓電纜金屬屏蔽層的保護和接地系統的穩定運行,又能通過水位數據監測環境狀態;此外,經環氧樹脂膠填充的全密封性箱體即使長期處于潮濕環境,也能在很大程度上保證電纜線路可靠供電等。這些創新設計為電纜智能高壓接地箱功能的拓展和實現奠定了良好的基礎,該設備主要技術參數如表1所示。

3.2模擬應用

為更直觀地了解該電纜智能高壓接地箱的功能和優勢,經現場運行對接地箱主要模塊做了測試,其中環流主機和電流、電壓裝置焊接整齊美觀,無虛焊無短路,無破損無斷線,且密封性高,接地組件經絕緣電阻、直流耐壓、沖擊電壓試驗后合格,且靜電、放電、射頻電磁場輻射等對設備無影響。同時,箱內的電流采集模塊,因電流采樣、分辨率、轉換時間參數指標分別精確至0～500A、12bit和0.16mS,配以精確接地環流采集的設計,實現了對110kV及以上高壓電纜中每個金屬防護接地線電流的實時監測和1～100A接地環流的定時巡檢以及精準測量,可以說將人工定期巡測接地環流取而代之,節約勞動力的同時還提高了維護效率。另一方面,接地環流的監測還可與護層環流變化相結合,用于護層接地狀況、電纜線芯負荷、老化等情況的反映,這樣一來,當接地環流瞬間為零或突然減小時便可借助電纜狀態診斷模型判斷是否存在接地線或接地箱被盜的問題。測溫模塊則是在接地電纜外護套位置固定密封了測溫三極管,不僅可在24h內在線連續監測高壓電纜接頭溫度,還基于0.1℃的測量精度實現了對-55～＋125℃溫度的采集,對于運行人員全面而及時地掌握電纜護層和接頭情況大有助益。值得一提的是,除了基本的開門報警功能,在接地環流超限、電壓超限時也能及時自動報警。無論是箱門被打開還是撬開,智能接地箱都會發出120dB左右的警報聲,在監控軟件呈現紅色字體的報警信息的同時還會自動撥打預設電話。最重要的是,內部主機設備會實時拍攝當時的場景并存于SD卡中(200張左右）,需要的話可隨時將其遠程傳輸至監控軟件。

4結語

總之,本文研發的電纜智能高壓接地箱測試合格,達到了設計目標,但距離推廣應用還需要一定的時間,故我們要不斷研究和創新,逐步提升環流數據監測水平,降低接地箱被盜風險,確保電纜運行更為安全、可靠。
