引言

隨著社會經濟的快速發展,對于電力的需求也在增大,輸電線路越來越長。輸電線路是電力系統的主要組成部分,輸電線路的穩定運行是保證電力系統穩定運行的關鍵所在。因此,展開對于輸電線路的巡視工作有利于保證電力系統的穩定運行。傳統的人工巡視不僅效率低,而且在面對特殊地形時往往無法開展巡視工作,尤其是在遇到丘陵、高山、沙漠等特殊地形的情況下。除此之外,人工巡視花費時間長,耗費的成本高。雖然通過基于直升機的人工巡視能解決部分問題,但是直升機成本過高,無法大規模進行應用(圖i）。為了保障電力系統的安全穩定運行,對于輸電線路的巡視工作積極采用先進、有效的新措施十分關鍵。

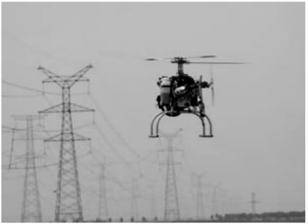

圖1傳統巡視中的直升機巡視

1輸電線路巡視中無人機應用的重要性

無人機技術是通過無線電技術對不載人飛行器進行遠程控制的技術,無人機本身具有成本低、易控制、小巧靈活等特點,因此在不同的領域都得了廣泛應用,尤其在輸電線路巡視中應用的效果更為突出。

輸電線路巡視中應用無人機可以極大地提高巡視效率,減少電力企業對于巡視資金的投入,在巡視過程中只需調動一小部分人和無人機即可,無需像傳統的巡視那樣耗費大量物力、人力。在人工巡視過程中需要用到高空架線,因此導致了費用大大提高,使用無人機進行巡視,一次性可使用4h,進行長達30km的線路巡視,相當于30個巡視人員一天的工作量,且面對復雜地形時不會受其影響,不僅有效縮短了工作時間,還減少了巡視工作的費用,為企業帶來了更大的利潤。

采用無人機進行輸電線路巡視,發現的問題較為準確,且可以及時通知相關部門進行仔細查看。無人機還可以對輸電線路周圍的樹木、建筑進行排查,防止出現違規違章建筑、植被,從而使輸電線路的安全運行得到更好的保障,防止惡劣環境對線路巡視造成影響。此外,無人機相對于人工巡視而言,范圍更加廣、更加全面,能從多角度進行巡視,如果遇到雷擊等自然災害造成的故障,無人機可以在空中及時發現故障位置,極大地提高了巡視效率和質量,減少了巡視人員的工作量。

2無人機巡檢內容

無人機巡檢(圖2）主要是對輸電線路導線、地線和桿塔上的金屬、絕緣器件、附屬設備和線路等設備進行常規性的檢查工作,在巡檢時根據線路的運行狀況不同,按照相關要求對設備展開可見光巡檢或紅外巡檢項目。在進行故障巡檢時,通過無人機確定出重點檢查區域和部位,及時查找到故障點和其他異常狀況。除此之外,通過無人機巡檢可以完成鳥害巡檢、災后巡檢、放火燒山巡檢、樹木巡檢等等。

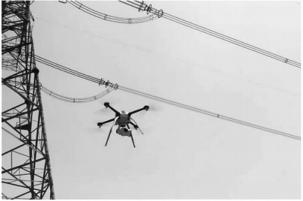

圖2輸電線路無人機巡檢

3輸電線路巡視中無人機應用的技術

3.1無人駕駛技術

如果巡視人員一直要對無人機進行控制,則長時間面對屏幕很容易造成眼睛疲勞,無法保證在操控無人機時的精準性,這就使得無人機在巡視工作應用中的優勢全無,因此需要讓無人機實現自行控制降落,在巡視中做到沿線檢查并保持安全距離。為了保證無人機在巡視過程中能夠應對惡劣環境,應用無人駕駛技術,使其遇到特殊情況時可自行判斷選擇返航或緊急降落,同時也能夠接受控制人員的指令。

3.2圖像傳輸技術

無人機上的攝像頭可取代人眼控制輸電線路的巡視檢測,將有問題的線路傳給操作人員進行判斷和確認。無人機上要同時裝備攝像頭和圖像傳輸機,才能保證操作人員獲得清晰的圖像。為了保證傳輸效率,無人機需要采用壓縮算法對圖片進行壓縮,因此無法保證圖像的清晰度[4],這就需要選擇合適的圖像傳輸技術。此外,由于輸電線路常年暴露在野外,經過自然環境的打磨對其進行確認會比較困難,要對故障點進行分析檢測,需要無人機在故障部位進行懸停,這樣才能有效地對出現的問題進行排查。

3.3檢測方法

無人機的檢測是非接觸性檢測,采用紅外熱像儀可以對輸電線路的局部故障進行排查,基于紅外熱輻射的原理,通過電子光學檢測,就可以對線路故障區域進行判斷。

4輸電線路巡視中無人機的應用

在輸電線路巡視中應用無人機(圖3）,除了可以對線路故障進行巡視外,還能獲得輸電線路的各項數據。對于輸電線路可能存在的故障,無人機巡檢成為快速發現并解決故障的重要手段。無人機巡視的成本相對較低,能夠順利完成線路故障的統計分析,使得各項故障得到合理地解決。通過操作無人機,管理人員可以得知線路目前的運行狀態,再利用科學的辦法對線路故障率進行計算,并采用有效的處理措施解決故障問題。無人機巡檢應用在輸電線路巡視中,不僅可以得到準確的數據信息,還能獲得良好的經濟效益,降低輸電線路巡視成本。因此,在以后很長一段的時間內,無人機巡視將成為線路巡視的主要手段[5]。

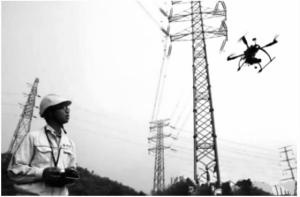

圖3管理人員通過無人機對輸電線路進行巡視

4.1輸電桿塔檢測應用

輸電桿塔由于自身高度較高,如果采用人工檢測方法進行檢測,會為檢測人員帶來一定的安全風險,同時檢測過程也會耗費較長的時間,而利用無人機進行輸電桿塔的檢測就可以有效解決這一問題[6]。

4.2常規檢測應用

根據相關的制度規定展開定期巡檢,實時監視線路運行狀態,并在勘察現場地形的同時收集相關的數據信息。

4.3故障檢測應用

利用現有的技術參數對線路進行巡檢,檢測輸電線路是否存在故障,并通過多角度對比參數進行分析,對故障發生的區域進行定位,從而使故障處理效率達到最高。

4.4特殊檢測應用

當部分地區出現特殊情況或特殊環境時,需要借助無人機技術進行巡檢操作,對線路周圍的異物進行清理。

4.5輸電線路檢測應用

在某些地區中,由于輸電線路縱橫交錯,經常會遭到吊車、水凝泵車等大型機械設備的外力破壞,從而導致線路受到永久性破壞。通過運用無人機巡查技術,可以迅速查找到故障發生區域,通過現場拍照,判斷出現場破壞的級別,確定破壞程度,根據分析判斷是否需要進行斷電維修,并商討處理的辦法。

5結語

綜上所述,輸電線路的巡視是一項勞動強度高、要求細致的工作,長期的巡視工作會給巡線人員帶來巨大的心理和生理壓力,從而影響到巡視的質量。運用無人機進行輸電線路巡視,不僅能夠提高巡視的效率,還能夠減少財力、人力的投入,同時也能彌補人工巡視存在的很多不足之處。
