在電子產品的設計中，電磁兼容EMC性能對系統的影響非常大，關系到其能正常穩定運轉。世界上已經開始對電子產品的電磁兼容性做強制性限制，電磁兼容性能已經成為產品性能的一個重要指標。

電磁兼容主要有兩方面的內容，一個是產品本身對外界產生不良的電磁干擾影響，稱為電磁干擾發射EMI;另一個是對外界電磁信號的敏感程度稱為電磁敏感度EMS。干擾源、相合途徑及敏感設備是電磁兼容的三要素，缺一不可。

在這篇文章中，我將在之前的終端主題的基礎上，討論分離模式終端如何提高用于樓宇自動化系統(如 HVAC)的 CAN 安裝的電磁兼容性 (EMC) 性能。

CAN 收發器EMC 性能的兩個關鍵指標是抗射頻 (RF) 噪聲和射頻噪聲發射。國際電工委員會 (IEC) 61967-4(電磁輻射測量)和 IEC 62132-4(電磁抗擾度測量)測量這兩個指標。在這兩個標準中，噪聲要么通過差分共模耦合網絡從網絡測量，要么通過網絡注入，如圖 1 所示。

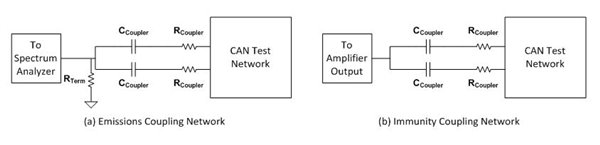

圖 1：差分 (a) 發射和 (b) 抗擾度耦合網絡

當通過圖 1(a) 所示的耦合網絡測量CAN 網絡發射時，網絡一側的理想差分 CAN 信號將不會導致耦合網絡另一側的電氣干擾。但是在 CAN 信號中引入失配(如上升沿和下降沿之間的傳播延遲、上升/下降沿速率或共模幅度)會產生一個共模信號，該信號將通過耦合網絡到達頻譜分析儀. 共模的這些變化會導致電磁輻射。圖 2 顯示了理想信號、所有三種失配類型以及由此產生的共模信號的示例。

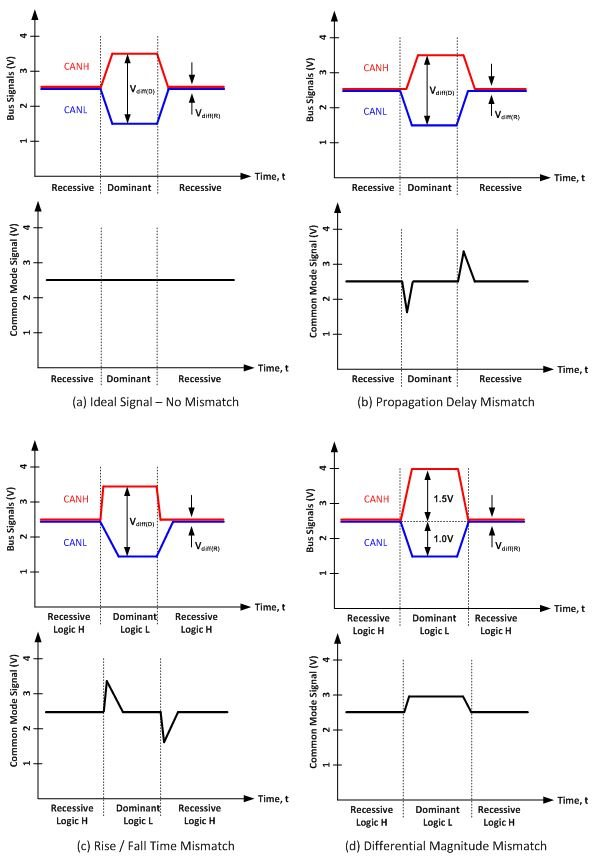

圖 2：CAN 總線信號失配類型 (a) 理想信號、(b) 傳播延遲、(c) 上升/下降時間失配和 (d) 差分幅度失配及其對共模的影響

此外，由于 CAN 通常使用雙絞線布線，因此耦合到電纜上的任何噪聲都表現為共模變化，這正是 IEC 62132-4 標準中以這種方式耦合噪聲的原因，如圖 1 所示。

如果您回想一下本系列的第四部分，有一種稱為分離端接的端接方案，它為總線上的共模信號創建一個低通電阻電容 (RC) 濾波器。這種分離端接方案將過濾由總線上的收發器引起的共模波動和由外部噪聲耦合到總線上引起的共模波動。

圖 3 和圖 4 顯示了這種過濾的示例。圖 3 顯示了一個 CAN 收發器通過兩個并聯的 120Ω 電阻器發送 500kHz 方波。紫色數學信號顯示 CANH + CANL(共模信號的兩倍)。圖 4 顯示了相同的設置，但有一個變化：單個 60Ω 電阻器替換為一個 120Ω 電阻器與一個分離終端(60Ω，4.7nF 接地，60Ω)并聯。圖右上方數學信號的峰峰值測量和數學信號的伏特/格從圖 3 中的 200mV/格變?yōu)閳D 4 中的 100mV/格。

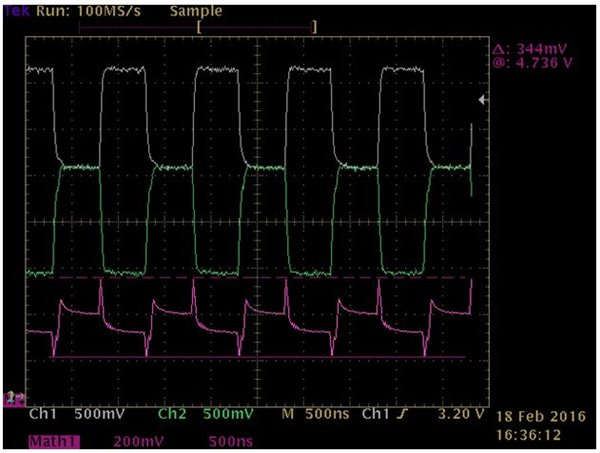

圖 3：標準終端的 CAN 總線信號示例

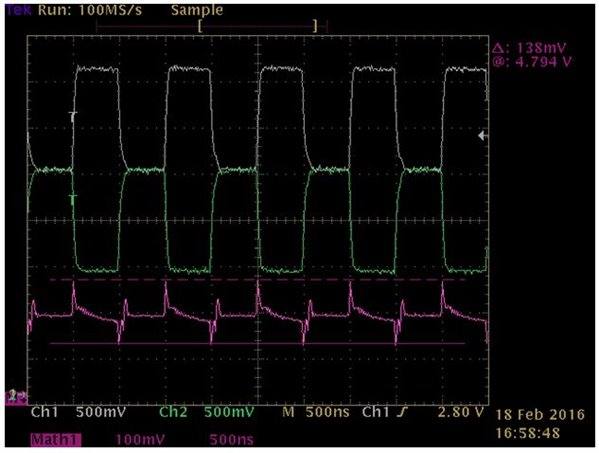

圖 4：具有單一標準終端和單一分離終端的 CAN 總線信號示例

如您所見，通過添加兩個額外的無源元件來形成分離終端，共模信號峰峰值從 344 mV 下降到 138 mV。這是超過 2 倍的改進!這將提高 CAN 裝置的輻射和抗擾度性能。

各種干擾設備的輻射很復雜，要真正完全消除電磁干擾是不可能完成的任務。但是可以根據電磁兼容性的基本原理采取措施來最大限度地減小電磁干擾，并使之控制在系統可容納的范圍之內，從而保證系統或設備可靠運行。以上的改善方案，可以很好的提高CAN FD設備的電磁兼容性能。
