引言

隨著計算機技術的進步,三維輔助設計軟件功能越來越強大,不僅可以進行結構設計,還可以進行力學分析、運動仿真、外觀渲染等等,從而使計算機輔助設計技術得以廣泛運用于機械產品的設計領域。在產品設計過程中,有兩種設計思路,即"自頂向下"設計方法和"自底而上"設計方法。

所謂"自底而上"設計,簡單來說,就是先進行零件設計與建模,然后再通過虛擬裝配得到部件或機器。這是現階段大多數設計師常常采用的方法,其過程如下:首先,工程技術人員根據設計要求,從零件開始,依據相關性能和設計條件,設計出由它們組成的大一點的部件,并不斷試驗和修正,然后再往上走一層,如此逐步地完成整個設計任務。它的優點是直接精準裝配,簡單、快速:但缺點也很明顯,在產品設計過程中,往往存在著多個零件或部件在外形與結構之間的相互影響、相互依賴,這種設計方法在效率及控制設計錯誤等方面往往無法滿足需要。

所謂"自頂向下"設計,是指根據設計要求,從產品的頂層開始,先建裝配圖,通過在裝配中建立零件來完成整個產品設計的方法。其過程如下:根據產品功能要求,先設計出初步方案及其裝配結構草圖,再通過設計計算,進行零件的詳細設計,通過幾何約束求解將零件裝配成產品,最后對設計方案進行分析和修正,完成最終設計。它的優點是方便邊設計、邊改、邊裝配,該方法常常用在新產品開發領域。

1UG/WAVE功能UG軟件中的WAVE技術提供了一個參數化產品設計的平臺,可用來定義、控制和評估產品模板,把概念設計與詳細設計的變化自始至終地貫穿于整個產品設計的全過程。利用WAVE技術,用戶可以使整個設計過程根據需求遵循"自頂向下"(top-doWn）的設計方式。

在裝配環境中,點擊

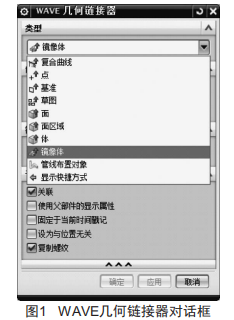

彈出如圖1所示對話框。

UG/WAVE功能,可以關聯復制曲線、點、基準、草圖、面、體等幾何要素,并且可以保持與被復制對象的關聯性,實現關聯性修改。下面以液壓缸的專用鉆夾具為例,說明其設計過程。

2加工零件及工藝描述

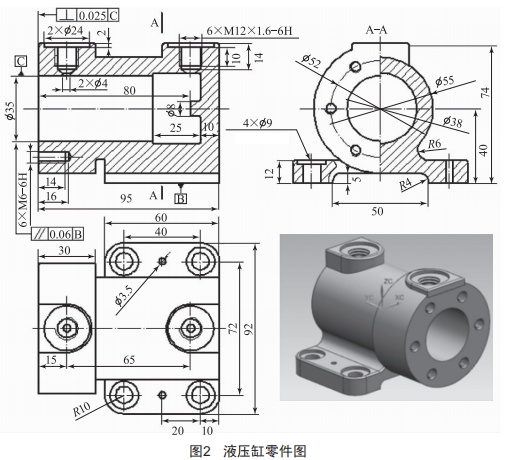

該零件為一液壓缸(圖2）,現以頂部油口的鉆床夾具設計為例,說明自頂向下設計過程。

考慮加工方便和精度需要,采取底面及兩63.5孔的一面兩銷定位,在數控機床上加工。根據零件工作圖,啟動UG,完成零件的造型,并保存。

當定位方案及夾緊方案確定后,此時,夾具的設計難點就已轉變?yōu)閷A具體結構的設計,定位件及夾緊裝置的結構可參考標準結構,但考慮到簡化夾具體結構,也可做成非標件。在夾具體結構設計過程中,非常重要的一點就是定位件及夾緊裝置的安裝位置確定,同時,也要考慮零件的形狀。

3夾具設計過程

（1）新建裝配,將加工零件模型添加進來。

（2）設計定位銷零件。

[裝配]二[新建],新建一個組件,命名為dingweixiao1,并將其設定為工作部件。

選擇,關聯性復制零件上左側定位孔的邊線。將其拉伸出圓柱定位銷,完善定位銷其他部分的結構,考慮到夾具體結構問題,決定采取非標設計,完成圓柱定位銷的構建（圖3）。同理,完成右側削邊銷的構建（圖4）,并命名為dingweixiao2。

圖3構建圓柱定位銷

圖4構建削邊銷

（3）設計定位板。

新建組件,命名為dingweiban1,并將其設定為工作部件。使用wAVE,關聯復制零件定位面的兩條邊線（圖5）,并以此兩直線構建基準平面（圖6）。

圖5關聯復制邊線

圖6構建基準平面

以此面為草圖面,繪制定位板草圖,并完成定位板的造型（圖7）。新建組件,命名為dingweiban2,使用wAVE功能,關聯復制定位板到右側（圖8）。

圖7構建定位板

圖8關聯復制定位板

（4）夾具裝置設計。

根據相關計算,采用偏心輪機構壓緊。采取類似設計方法,完成壓板、偏心輪等壓緊裝置設計,如圖9所示。

圖9夾緊裝置設計

（5）夾具體設計。

夾具體的作用就是把定位元件、夾緊裝置等零件連接在一起,并且便于與機床進行連接。從夾具體結構來說,其結構和尺寸均需根據定位、夾緊等位置來進行設計,因此采取"自頂向下"設計,非常有利于夾具體形狀和位置的確定。采用如前所述方法,根據定位零件和夾緊裝置的位置、尺寸大小,設計出夾具體,如圖10所示。

圖10鉆孔專用夾具結構

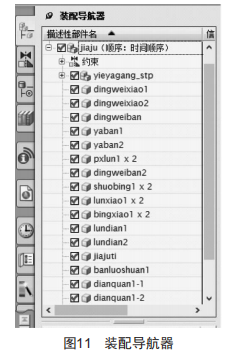

至此,該專用夾具設計已完成。圖11為該裝配的導航器。

4結語

使用"自頂向下"的裝配設計方法,可以根據相互有關聯關系的零件之間的位置關系,建立新組件和幾何件,并將幾何件加入新組件,一個零件的構建是在裝配環境中進行的,它允許設計者在高層產品設計發生變化時自動更新低層零部件的設計。在設計過程中,該方法更容易確定零件的尺寸和位置關系,使設計更為直觀,從而大大提高了設計效率。
