1目前智能鎖控系統存在的問題

隨著電力系統智能化的發展,越來越多的變電站采用無人值守、集中控制的管理方式。同時,越來越多的智能設備安裝于變電站中,包括智能鎖控系統,以加強對電力設備的安全管控,保證電力系統的安全運行,并提高運維質量。

通過調查,目前的智能鎖控系統主要由后臺管理中心通過有線傳輸?shù)姆绞?對智能鑰匙進行授權。雖然這種解決方案可以通過后臺管理中心統一授權,實現一把智能鑰匙打開多把已授權的設備鎖具,能夠在保證安全的前提下提高開鎖效率,但缺少對遠程授權方面的考慮。因?yàn)閷?duì)于無人值守變電站,根據中國南方電網有限責任公司《電力安全工作規程》,原則上在第二種工作票不需要值班人員現場辦理安全措施時,可使用電話許可的方式。

對于這種情況,管理人員是在控制中心(巡維中心）對作業人員進行工作許可的,并不需要到達工作現場,如果因工作需要打開某些設備鎖具,則需管理人員到達現場才能利用后臺管理中心進行授權。同時,對于一些作業人員需在工作進行到某個階段才能夠申請開鎖的情況,

也需要管理人員到達現場。這無疑增加了管理人員的工作量。因此,目前的智能鎖控系統通過有線傳輸授權鑰匙的方式無法滿足用戶的需求,影響了工作效率。另外,現場開鎖信息不能實時上傳,管理人員無法對現場設備的開鎖情況實行動態跟蹤管理。

基于此,本文提出了一種移動終端遠程授權技術,該技術在滿足電力設備安全管理要求的前提下,針對無人值守變電站,采用無線通信進行授權的方式,讓管理人員可以在控制中心站遠程對作業人員的移動終端進行授權,允許作業人員打開指定設備鎖具,同時具備現場作業人員向管理人員遠程申請授權開鎖的功能,并能實時上傳開鎖信息。

2移動終端遠程授權技術簡介

移動終端遠程授權技術主要由四部分組成,分別是智能鎖控后臺管理中心、移動終端、智能鑰匙和智能鎖具。該技術以后臺管理中心為控制中心,在后臺管理中心進行任務編輯,并經過相關管理人員審批后,通過無線通信的方式(如3G/4G/5G）向移動終端(如手機/PDA）發送授權信息,移動終端接收授權信息后,與移動終端的用戶信息進行驗證,然后通過無線通信(如藍牙）對智能鑰匙進行授權,智能鑰匙接收授權信息后將可打開指定的已授權鎖具,對于未經授權的鎖具,則是無法打開的。同時,允許作業人員根據現場工作的實際情況,在線向管理人員發送開鎖申請,經管理人員核實審批后,對開鎖申請進行遠程授權。另外,在作業人員使用鑰匙的過程中,鑰匙能夠與移動終端進行實時通信,通過移動終端把鑰匙的使用情況實時傳輸?shù)胶笈_(tái)管理中心,方便管理人員對開鎖行為進行動態跟蹤管理。

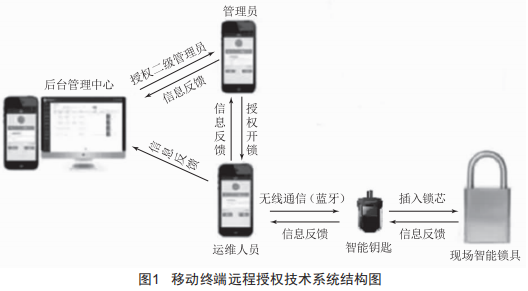

該移動終端遠程授權技術的系統原理結構圖如圖1所示。

移動終端遠程授權技術的相關設備功能如下:

（1）智能鎖控后臺管理中心(客戶端）:運行智能鎖控軟件,保存相關用戶資料、設備鎖具名稱與ID、作業數據等,編輯與審批操作任務并通過無線通信(如3G/4G/5G）下發任務至指定的移動終端,同時收集移動終端反饋的智能鑰匙執行信息并記錄。

（2）移動終端:通過無線通信(如3G/4G/5G）接收來自后臺管理中心的授權任務,與移動終端的用戶信息進行驗證后,將操作任務通過無線通信(如藍牙）發送至指定智能鑰匙,同時接收來自智能鑰匙反饋的執行結果,并將該結果反饋至后臺管理中心。

（3）智能鑰匙:通過無線通信(如藍牙）接收來自移動終端的授權任務,并對指定鎖具執行開鎖操作,而未授權的鎖具則無法打開,并將操作結果上傳至移動終端。

（4）智能鎖具:帶有身份識別1D鎖芯的智能鎖具,配合已授權的智能鑰匙可以打開,未授權的鑰匙則無法打開,有效防止了誤開鎖。

3移動終端遠程授權技術在電力智能鎖控中的應用

在無人值守變電站逐步推廣的趨勢下,智能鎖控廣泛應用,對電力設備的安全管理要求以及管理精益化需求越來越高。用戶對現場設備開鎖管理提出了新的需求:遠程授權、動態管理。本文所述移動終端遠程授權技術具有遠程授權和實時監控的功能,能夠滿足無人值守變電站在運行中因工作要求,需要管理人員在控制中心遠程授權打開指定設備鎖具的要求:同時具備移動終端在線申請開鎖的功能,能夠滿足作業過程中根據現場實際工作需要,申請打開相關鎖具的要求:另外,還具備開鎖執行情況實時反饋的功能,能夠滿足管理人員對設備鎖具實現動態管理的要求。通過應用移動終端遠程授權技術,可以減少管理人員往返現場的次數,提高工作效率,加強對設備鎖具的管理,有效防止誤入間隔和誤操作,提高設備管理水平,保障電力設備的安全運行。

另外,移動終端遠程授權技術還可以應用于配網開關柜的門鎖、監控設備箱鎖等,具有廣泛的應用前景。
