1熱噴涂的定義和原理

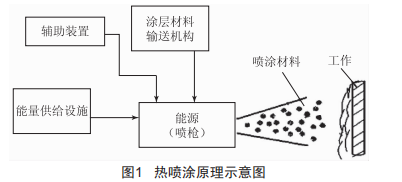

熱噴涂是利用特定熱源將噴涂材料加熱至熔化或軟化后,借助其自身動力或外加氣流將熔滴加速至一定的速度,進而噴射到表面已經過凈化或粗化的工件上最終形成表面涂層的一種工藝方法。其基本過程如圖1所示。

噴涂材料從進入熱源到形成涂層,大體可分成4個階段:

(1）材料被加熱熔化。絲材端部被加熱后熔化,進而形成熔滴:同時粉末則被熔化或軟化。

(2）絲材的熔滴在高速氣流作用下霧化成為微小顆粒后被加速,同時粉末材料則直接被氣流加速。

(3）高溫熔融的微粒進入了飛行階段。微粒、粉末首先加速,然后隨著距離的增加而逐漸減速,與此同時與周圍的氣體發生反應,自身溫度逐漸降低。

(4）這些具有一定溫度及速度的微小顆粒與基材表面發生猛烈撞擊,大部分微粒產生劇烈變形和快速冷卻而在工件表面沉積,最終形成涂層。

噴熔一般包括一步法與兩步法,一步法即涂層在噴涂的過程中被加熱熔化,消除氣孔,提升其致密度:兩步法就是在噴涂后再通過加熱使涂層熔化。

2熱噴涂技術的特點和分類

熱噴涂技術的特點主要體現在以下4個方面:

(1）在各種基體上制備各種材質的涂層。熱噴涂的材料可以是金屬、陶瓷或金屬陶瓷以及工程塑料等:而熱噴涂的基材可以是陶瓷、金屬、金屬陶瓷、玻璃、工程塑料、石膏、布、木材、紙等幾乎所有的固體材料。

(2）由于基體表面在噴涂過程中受熱程度較小而且可控,所以噴涂可在各種材料上進行,而且基材的組織和性能幾乎不受影響,工件變形較小。

(3）操作靈活、設備簡單,既可大面積噴涂大型構件,也可進行特定的局部噴涂:既可以進行室內噴涂,也可在室外進行現場施工。

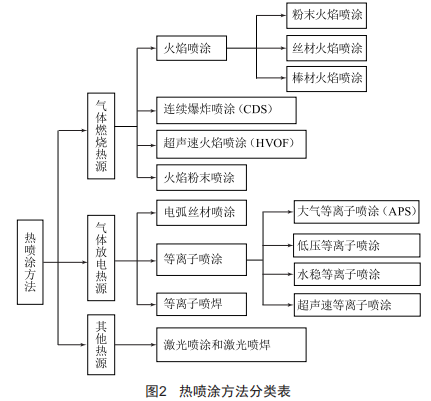

(4）噴涂操作程序簡單,效率高,施工時間短,成本較低。熱噴涂方法一般可按照其熱源類型進行分類,在此基礎上再按照不同形式的涂層材料形成一系列的熱噴涂方法,如圖2所示。

3熱噴涂技術的發展趨勢

我國熱噴涂的應用開始于20世紀40年代。20世紀60年代初期成功研制了陶瓷粉末氣噴涂槍和封閉式噴嘴及固定式電弧噴涂槍:中期研制了自熔性合金粉末制造技術和等離子噴涂設備:末期研究了等離子噴焊技術,與此同時開始應用粉末火焰噴焊技術。到了70年代陸續出現品種和型號比較齊全的噴涂設備和材料,但進展較慢。近幾年,熱噴涂技術才開始獲得較快發展。1981年,在北京召開了首屆全國熱噴涂會議,會上成立了"全國熱噴涂協作組"。1991年,武漢材料保護研究所申請成立"中國表面工程協會熱噴涂專業委員會"。經過十多年的發展,已基本形成了較為完善的熱噴涂設備和材料生產體系,產品門類比較齊全,各種熱噴涂方法也獲得了較為廣泛的應用,解決了眾多產品質量問題,并取得了顯著的技術、經濟效益。

近幾十年來,熱噴涂技術的發展較為迅速,應用領域也在不斷擴大。噴涂材料層出不窮,設備水平也相繼得到提高,涂層設計已經逐漸在產品設計方面成為一個重要組成部分,質保體系也初步建立,同時推動了熱噴涂產業的快速發展。

3.1噴涂材料

熱噴涂材料的發展主要體現在兩方面,一是拓寬涂層應用范圍,開發新的涂層:二是利用噴涂過程中的有利條件來減小缺陷,進而提高涂層質量。比如利用Ni、A1在熔融過程中產生的反應熱量來提高顆粒溫度,進而來提高涂層結合強度:開發出Ni-A1、NiCr-A1復合粉末或線材。

3.2噴涂設備

近年來,噴涂設備的開發與擴展比較活躍。等離子噴涂設備推出了高達250kw的超大功率等離子噴涂設備,可生成681m/s(2馬赫）以上超聲速等離子焰流。各類超聲速火焰噴涂裝備也不斷出現,如JP-5000噴槍可產生7倍的高速射流。同時,噴涂系統的設計考慮提供極為方便的人機界面,通過工作人員的簡單操作,就能完成大量復雜工作。

3.3研究和開發工作

由于影響涂層質量、性能的因素比較多,大量研發工作將集中在工藝過程研究和涂層性能方面。此外,建立完善的熱噴涂相關產品的標準體系及熱噴涂質量保證體系,對推動熱噴涂技術的發展也起著至關重要的作用。

4結論

(1）熱噴涂技術由于工藝靈活、適用范圍廣和可以大面積涂覆而得到了廣泛應用。

(2）噴涂設備正趨向自動化方向發展,即在控制技術上引入計算機控制,可對噴涂全過程中主要參數進行實時控制。在操作裝備上引入了機械手,可精確地重復極為復雜的操作。
