一次設備作為配網自動化的重要組成部分,其運行效果直接影響著配網經濟效益,成為了新時期人們關注的焦點。我國配網自動化系統中一次設備老化現象嚴重,設備選型不合適、零部件老化問題諸多,導致配網輸配電的安全性、可靠性大打折扣。結合區域輸配電情況完善配網框架,做好一次設備改造升級工作,形成高效益的"手拉手"輸配電體系已刻不容緩。

1配網自動化一次設備改造要求

配網自動化涉及內容較為復雜,包括自動化系統、信息系統、管理系統等,設備選型及接口多樣,需要依照實際情況進行針對性調整,以保證輸配電工作能夠正常開展。尤其是在一次設備選型過程中,要結合"可視化""可控化"要求進行優化,以保證達到:（1)接線合理。一次設備改造中要符合國家出臺的相關配網接線標準,保證接線分斷點與聯絡點均安全、合理,能夠及時對線路異常情況做出反應:要符合安全輸配電要求,能夠在規定負荷下運行,并處于閾值范圍內:接線方式簡單,盡量減少交叉接線、線路散亂、多接頭共用等現象。（2)層次合理。一次設備改造往往要求能夠?qū)崿F(xiàn)"二遙"或"三遙",保證設備間具有合理的預留空間,提升設備安全性:要確保接口的分布,尤其是接口設計留有余量,避免設備更新、升級等過程中缺少拓展接口:設備性能上要增強主站功

能,對配網中的各項自動化設計項目進行拓展和完善,保證自動化體系能夠與通信裝置、輸配電裝置等結合。

2配網自動化一次設備的改造方案

2.1一次設備的內容

配網自動化要對斷路器、母線、互感器、變壓器等進行合理設計,依照實際運行需求做好線路設置和故障分析,借助自動化裝置完成故障的預防和處理,從而提升配網自動化運行的穩定性。

配網自動化一次設備選型中需要強調斷路器的選型。斷路器作為智能保護的重要裝置,其設計和運行直接影響著配網自動化的可靠性。常規設置過程中需要對斷路器的結構進行分析,細化斷路保護系統的智能識別單元、控制單元、數據處理單元等設計,從而確保斷路器能夠在在線監測基礎上快速進行過流、過壓保護,使配電網線路處于安全、穩定狀態。

我國配網自動化設置過程中還借助雷電監測系統、GIS狀態監測等對配網自動化運行狀況進行實時監測,借助光脈沖頻率和GIS技術分析系統中的電流情況,對配網自動化異常問題進行及時處理,為配網自動化運行奠定了良好的基礎。

2.2一次設備改造設計

為進一步提升配網輸配電性能,在配網自動化一次設備改造過程中需要對開關柜、零部件等進行優化,依照線路設計、運行要求等適當調整上述設備裝置,以保證系統能夠處于穩定狀態,增強配網輸配電的可靠性。

2.2.1主站方案設計

結合配網圖紙、運行情況綜合考慮是否能夠進行配電自動化主站改造,在"手拉手"輸配電要求下做好"集中采集、分區應用"的配網自動化系統構建。改造過程中首先要對一次設備、線路進行分析,設置饋線自動化裝置,在線路中安裝自動定位設備,分別對主干線、混合線路運行狀態進行監測,實現"二遙",將饋線自動化與GPRS定位結合,提升自動化監測和控制的可靠性:其次,要對配套設備自動化監測裝置進行改造,形成完整的自動化遠程工作站,確保智能監控"三遙":最后,要在主站中做好智能監測通信體系的構建,在配電房、電纜分接箱上安裝故障定位裝置,實現配網自動化的全面覆蓋。

2.2.2開關改造

本次研究過程中主要針對配套開關研究配網自動化一次設備零部件改造的主要內容。

（1)可靠性分析。開關柜改造后往往需要對內部開關進行更換,依照自動化設備要求合理選擇開關并調整線路結構,確保智能化控制的安全性和可靠性。如某配網開關柜主要選用ABB型開關,在運行過程中往往容易出現電流型開關與智能控制要求不匹配問題,影響控制效果,需進行柱上開關改造。

（2)改造方案。一般設計使用過程中可以盡量選取電磁控制類型開關,通過電磁控制裝置提升開關反應的靈敏度和準確度,并配合真空滅弧類裝置,減少電磁控制過程中可能出現的漏電問題,增強配網自動化的安全系數:可以適當選擇數字控制類型開關,借助數字控制裝置開展自動化控制,同時配置相應的數字傳輸裝置,及時對配網運行過程中的各項數據進行分析,提升控制操作的合理性、科學性和有效性。在實際運行過程中為了減少電流開關對開關柜運行的影響,可以適當選用多股絕緣線,通過絕緣保護裝置、密封裝置增強實際線路的絕緣防控效果。除此之外,還可以設置相應的閉鎖裝置、聯動裝置等,在出現漏電后能及時切斷。

3配網自動化一次設備改造的應用

3.1配網概況

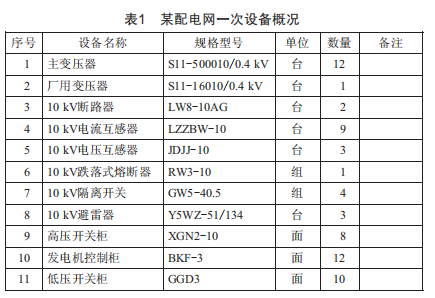

某配電網主要負責縣級輸配電,用戶分布區域較為集中,輸配電壓力較大,其具體設備情況如表1所示。

由于功率較大,在配網輸配電運行過程中非常容易出現由于設備選型、線路老化等問題造成的輸配電中斷現象,導致用戶用電滿意度大打折扣。相關資料顯示:僅2018年該配電網就出現重大輸配電故障3次,整體穩定性較差,急需進行配網自動化一次設備改造。

3.2一次設備改造方案應用

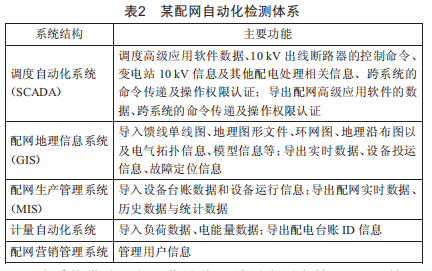

(1）系統建設。為提升配網自動化的穩定性,在系統設置過程中該配網構建了集主站sCADA、饋線故障處理、事故預防、在線瀏覽等于一體的綜合型自動化監測體系,其具體情況如表2所示。

該系統借助遠程工作站將區域用戶用電情況、配網輸配電數據、設備狀態數據等傳輸?shù)阶詣踊髡局?對比配網正常工作狀態數據、歷史信息、風險預警閾值等確定是否存在輸配電異常,將數據反饋到在線瀏覽工作頁面中,為管理人員提供決策支撐。

(2）開關改造。某配網系統主干線電源側主要選用電壓電流型開關,在改造時需要保證開關與斷路器匹配,可在主干線電源側設置電壓電流型斷路器,其他區域可適當選用電壓電流型負荷開關,保證各區域配網自動化改造方案與實際自動化運行要求一致,如自動化終端、PT電源、柱上開關等。

配網自動化設計中,在主干線電源測1/3位置附近設置電壓電流型斷路器,在2/3位置附近設置電壓電流型負荷開關,在其他線路上依照具體長度分別設置自動化控制開關。分支線故障較為頻繁的區域依照故障情況選擇自動化負荷開關,一條支線上負荷開關數不超過兩臺,以降低主干線開關跳閘的可能性,提升輸配電的可靠性。

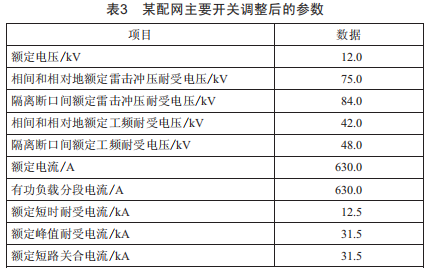

除此之外,該配網輸配電功率較大,在實際自動化改造過程中一次設備負荷較高,需要做好零部件的絕緣防護。為此,配網運行過程中采用絕緣介質箱體對開關高壓和低壓區域進行密封,并在開掛區域內部設計閉鎖裝置和互聯裝置,通過真空滅弧室和隔離斷口實現輸配電的雙重保護,避免漏電造成零部件擊穿。與此同時,該配網還對主要開關進行調整,其具體調整后的技術參數如表3所示,增強了零部件整體性能。

3.3效果評估

一次設備改造后該配網安全性、可靠性明顯提升,2019年上半年并未出現重大輸配電故障,自動化裝置共發現輸配電問題36起,自動保護31起,5起直接通過監測系統報警裝置將異常信息反饋給管理人員,經現場檢查后發現為線路老化、設備老化、線路閃絡、雷電天氣等導致,均結合具體問題進行了處理,配網運行效益明顯提升。

4結語

配網自動化一次設備改造能夠從根本上改善配網運行質量,借助一次設備自動化改造提升智能監測、智能控制效果,對輸配電過程中的各項問題進行反饋,減少運行中可能出現的設備及線路故障,大大提升了用戶用電滿意度。上述裝置的改造還能夠有效提升系統性能,實現負荷調整和優化,降低傳統輸配電中的線損,真正實現了"手拉手"配電、高效益用電,使我國配網建設邁上了新臺階。
