引言

福州市軌道交通5號線項目是國家發改委批復的《福州市城市軌道交通第二期建設規劃》主干線建設項目,項目建成將完善福州城市軌道交通建設網,促進福州市新一輪發展,提升省會城市形象。軌道交通5號線全線設兩座主變電所,其中一主所設于金山片區。根據電網規劃,利用已建220kV先農變、擬建220kV保福變向金華主變電站供電,以滿足福州市軌道交通5號線的用電需求,擬建220kV保福變作為金華主變電站一回供電電源。

110kV保福一金華電纜線路起自擬建220kV保福變電站,終止于擬建地鐵110kV金華主變電所,電纜路徑總長度約8.5km,電纜截面為500mm2。線路建設地點位于福州市城區,其中擬建220kV保福變電站位于鼓樓區保福路,擬建地鐵110kV金華主變電所位于倉山區金洲北路,根據兩座變電站地理位置,新建輸電線路必須跨越閩江,通過前期對跨越閩江的各種方案進行比較分析,推薦采用了電纜橋架的方式跨越閩江。

l電纜過江方案選擇及設想

l.l電纜過江方案選擇

根據電纜路徑方案,擬選在洪山橋位置跨越閩江,根據現場實際情況并結合國內外過江案例,先后考慮了架空、電纜隧道、非開挖拉管和電纜橋架等方案。

（1)架空:線路全線位于城市中心區域,考慮到城市的發

展,本段過江段架空線考慮利用目前35kV線路進行升壓改造,但架空線檔中跨已建的7層住宅樓房,在建設過程中,考慮到居民對高壓架空線較為敏感,可能產生社會矛盾,經與規劃局等相關部門溝通,不推薦采用架空方案。（2)非開挖拉管:因線路附近江面大于400m,加上兩側入土段長度,若采用非開挖拉管方式,單段總長度將達到500m,目前拉管施工工藝尚不能滿足要求,且不利于后期運檢維護,因此不建議采用非開挖拉管方案。（3)電纜隧道:根據閩江上下游沖刷情況,初步確定始發井深度達35m以上,且兩岸沉井征地難,施工難度大,造價高,因此不推薦此方式。（4)電纜橋架:本線路過江段臨近在建洪山橋,根據擴建洪山橋的設計方案,左幅橋北側還有通道沒被其他線纜占用,考慮到電纜上橋國內也有較多案例（如平潭大橋、佛山東平大橋),且技術也比較成熟,是一種既經濟又安全的過江方式,經專家評審,該方案技術可行,經濟合理。因此推薦利用該電纜過江方案。l.2電纜過江設想

按照目前已有的橋梁布置形式,電纜布置方案可按橋箱

涵內布置與橋梁外壁外掛橋架布置兩種方式。

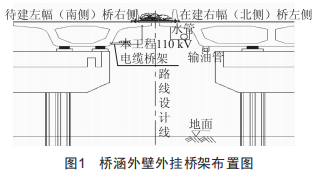

（1)橋箱涵內布置:電纜不受日曬雨淋,水霧腐蝕等外部環境影響小,電纜使用壽命長,運行維護檢修方便、安全,荷載小,但需設置橋箱涵內部機械通風、照明、消防等設施,電纜布置于橋箱涵內時,除了寬度尺寸應滿足要求外,還要求內部的凈高應不小于1.9m,以滿足日常的安裝、運行及維護需要;其次為方便安裝、巡視及檢修人員出入,且當電纜線路發生故障時,有可供人員就近迅速逃離的通道,應縱向每隔一段距離（如75m左右)設安全逃生孔。該安全逃生孔既可利用橋梁檢修孔洞,也可依據實際需求另設安全出入孔。（2)橋梁外壁外掛橋架布置:不占用橋箱涵內部空間,電纜溫升對橋梁無影響,但電纜及鋼結構涵架暴露在外部空間,受水霧等外部環境影響較大,運行維護空間相對較小,荷載較大。上述兩種方案各有優缺點,方案均可行,經與橋梁設計單位充分溝通,本次電纜按橋梁外壁外掛橋架的方案設計。全鋼筋混凝土箱式結構,電纜布置于橋涵外壁橋架的布置方位如圖1所示。

洪山大橋在建右幅橋右側和待建左幅橋左側已規劃外掛橋架用于低壓電纜和通信光纜等管線,在建右幅橋左側已規劃給水管和輸油管。因此,本工程電纜橋架外掛于洪山橋待建左幅橋的右側,位于兩幅橋中間位置（對城市景觀幾乎無影響),橋架內110kV電纜蛇形敷設并預留運檢維修通道,電纜不受日曬雨淋的影響。橋架通過新建橋的3、4、5號橋墩,長約260m。另外,在大橋兩側各新建一座電纜上下橋及運檢維修的樓梯,并于樓梯口修砌圍欄。

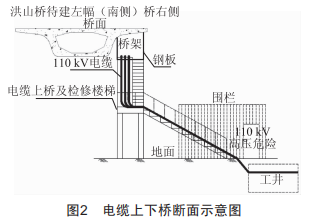

本工程電纜離規劃的給水管最近距離約3.7m,離規劃的輸油管最近距離約5.4m,滿足《電力工程電纜設計規范》（GB50217)中"電纜與水管平行容許最小距離0.5m"和"電纜與油管平行容許最小距離1.0m"的規定。為加強安全保護,電纜橋架外側鋪設不銹鋼鋼板,防止臨近水管及油管破裂引發災害而影響電纜。同時,建議針對外掛于在建右幅橋左側的輸油管加強保護,避免輸油管出現故障引起火災,影響本工程電纜。電纜上下橋斷面示意圖如圖2所示。

1.3橋梁伸縮補償

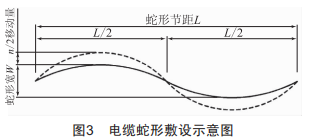

電纜敷設于橋梁上還需解決的一個重大課題是橋梁伸縮。在電纜運行過程中,除了電纜本身的熱伸縮外,還必須解決大橋本身的伸縮問題,因溫度變化,橋梁本身會產生相當大的伸縮量,如果不采取措施,當橋梁產生較大收縮量時,容易造成電纜彎曲彎折:當橋梁產生較大的拉伸時,容易造成電纜的張力過大,造成電纜金屬護套斷裂、絕緣擊穿等現象,影響電纜的安全運行。為避免上述情況的發生,建議在電纜設計時考慮采用電纜伸縮補償裝置,平蛇形敷設方式(圖3）,以減少因橋梁拉伸造成的電纜損傷。

2國內外橋梁敷設高壓電纜現狀研究

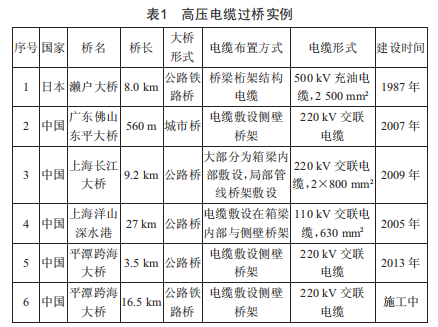

利用橋梁敷設高壓電纜是最經濟的一種敷設方式,如電纜需要從此岸敷設至彼岸,在國外不分電壓等級、電纜類型,首先考慮利用交通橋梁敷設,美、日、英、法等國均有應用實例。我國上海、廣東等發達地區更有大量的高壓電纜過橋?qū)嵗?總結長期的運行經驗,電纜過橋安全可靠,截至目前均未發現因電纜故障而引發的橋梁安全事故。高壓電纜過橋?qū)嵗绫?所示。

3結語

綜上所述,橋上敷設高壓電纜技術成熟,國外已有成功先例,我國在福建平潭跨海大橋、廣東佛山東平大橋、上海長江大橋、上海洋山深水港也有敷設110kV和220kV電纜的先例。通過調研和借鑒、吸收國內外成功經驗,采用先進的技術,制定科學合理的設計方案,完全可以解決技術難點,保證橋梁及電纜的安全。
