引言

倒立擺系統具有多變量、非線性和強耦合等特點。姜九龍等提出的使用自抗擾解耦控制方法對倒立擺系統具有良好的控制效果,但是在自抗擾控制過程中跟蹤微分器(TD）、擴張狀態觀測器(EsO）、非線性誤差反饋器(NLsEF）需要整定的參數有10種之多。而PID控制法雖然簡單易用,但存在超調量大、魯棒性能較差的缺陷。李慶春采用模糊PID控制方式,雖然其效果相比PID控制法有較大的進步,但仍存在抗抖動性能差、快速性欠佳等缺點。因此,本文借鑒自抗擾控制技術,選擇跟蹤微分器和非線性誤差反饋器,并引入模糊控制理論在直線一級倒立擺裝置上進行實驗。

1直線一級倒立擺數學模型

本文選擇某公司生產的便攜式直線一級倒立擺作為實驗對象,運用牛頓-歐拉方法建立系統的數學模型,得出系統內部的輸入-狀態關系,在忽略空氣阻力和各種摩擦之后,用u代表被控對象的輸入力F,線性化后的運動方程如下:

式中,m、b分別表示擺桿與小車質量:I表示小車摩擦系數:1表示擺桿轉動軸心到桿質心的長度:s表示擺桿慣量:u表示加在小車上的力:x表示小車位置:。表示擺桿與垂直向下方向的夾角(考慮到擺桿初始位置為豎直向下）。

對式(1）進行拉普拉斯變換即可得到系統傳遞函數,如式(2）所示:

式(2）中代入?yún)?shù)擺桿質量m=0.0426kg,擺桿長度1為0.305m,擺桿轉軸到質心長度1為0.152m,重力加速度g為9.81m/s2,忽略摩擦系數I,得到傳遞函數如式(4）所示:

2模糊跟蹤微分器設計

2.1跟蹤微分器數學模型

本文借鑒自抗擾控制技術作為控制策略的核心,設置一個跟蹤微分控制器充當擴張狀態觀測器的功能,通過動態非線性組合對擺桿角度進行控制。

設二階被控對象的狀態方程為:

式中,f(x1,x2）為系統的已知擾動部分:w(l）為未知擾動部分:I為放大系數:u(l）為系統控制量。

設計跟蹤微分器,二階ADRC離散系統中的跟蹤微分器(TD）可描述為:

式中,a(l）為輸入信號:a1(l）、a2(l）分別為a(l）的跟蹤信號和微分信號:可調參數R決定跟蹤速度,R越大,跟蹤速度越快:h為TD濾波因子:了為積分步長。

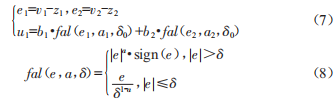

非線性狀態反饋控制率(NLsEF）:

式中,系數α反映增益變化速率:α1、α2為非線性因子,其值由經驗可得:e1為誤差信號:e2("e/"l）為誤差微分信號:u1為虛擬控制量。

當這些參數達到各自的期望狀態時,借鑒ADRC中的NLsEF模塊將這些控制量重新組合生成新的控制量,并將其作為系統最終的控制輸入。

2.2模糊控制器設計

根據e1、"e/"l的值調整控制器中的模糊變量I1、I2。在其論域上定義7個語言子集:(負大(NB）,負中(NM）,負小(Ns）,零(ZO）,正小(Ps）,正中(PM）,正大(PB）],各模糊變量隸屬度函數均為三角形。取e1、e2的基本論域?yàn)閇-4,4]、[-1,1],取I1、I2的基本論域?yàn)閇80,100]、[2,10]。模糊推理采用Mamdani型,去模糊化處理算法為平均加權法。模糊規則采用"IF-THEN"推理形式,根據實際經驗,針對(I1、I2]建立模糊規則,將整定后的Ii和誤差信號、誤差微分信號相結合,即用跟蹤微分模糊控制器得到一組新的非線性組合量作為系統輸入。

3仿真及試驗平臺驗證

為了驗證控制器控制效果,在MATLAB的simu1ink環境下搭建仿真框圖,對比PID控制和跟蹤微分模糊控制器控制效果以及抗干擾性能,如圖1所示。跟蹤微分器1各部分參數:R=10,H=0.01,7=0.01:跟蹤微分器2各部分參數:R=600,H=0.01,7=0.01。同時為了驗證控制器的魯棒性,給小車施加有限帶寬白噪聲的擾動,設置噪聲能量為0.5,采樣時間為0.1s。

從圖1的MATLAB仿真結果可以看出,PID控制和跟蹤微分器模糊控制都能在1s左右使擺桿角度到達目標位置后并穩定下來。但是PID控制時,在到達穩定狀態時存在較大的超調量,此時系統抖動性大,對系統的沖擊也較大。運用跟蹤微分器模糊控制,當擺桿角度曲線受擾動時,幾乎不受干擾信號影響。在實驗平臺上驗證仿真的準確性,將擺桿與豎直方向角度控制在弧度小于2.5rad時擺桿進入穩擺狀態,在進行PID試驗時,擺桿在穩擺過程中有較大范圍的抖動,而在跟蹤微分器模糊控制試驗時,擺桿在小范圍抖動后進入到穩定狀態,且在穩擺后不會由于外界的小擾動導致擺桿落下。

4結論

（1）針對倒立擺系統的特點,設計了雙通道跟蹤微分器模糊控制器,保證控制的實時性,提高了系統對外界的抗擾動能力。

（2）通過仿真和試驗驗證了跟蹤微分器模糊控制器具有良好的控制效果,不僅能迅速消擺,還具有較強的抗干擾性。

（3）本文設計的控制器的控制參數少,易于調試,更有利于工程的實際應用,但由于該控制器是單輸入單輸出控制,后續可研究應用雙通道控制器控制小車位移和擺桿的角度。
