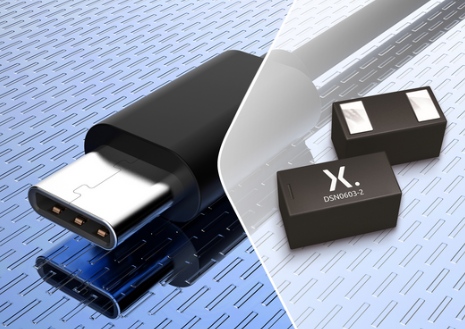

奈梅亨，2022年6月16日：基礎半導體器件領域的專家Nexperia今日宣布推出兩款經優化的靜電放電(ESD)保護二極管件，適用于高速數據線中的重定時器和信號中繼器。PESD2V8Y1BSF專為保護USB4 (Thunderbolt)接口而設計，而PESD4V0Y1BCSF可適用于USB4以及HDMI 2.1。這兩款產品均使用Nexperia的成熟TrEOS技術，集低鉗位、低電容和高穩健性優勢于一身。

重定時器和信號中繼器是設計高速USB4接口常用的器件。它們需要電路板走線變更短，從而降低寄生電感，但也會意外地降低整體系統級ESD穩健性。PESD2V8Y1BSF和PESD4V0Y1BCSF較低的超快傳輸線路脈沖(vfTLP)峰值鉗位電壓，甚至低于標準I(V) TLP曲線中無明顯的觸發電壓的USB4保護解決方案。這有助于補償保護器件和重定時器之間減少的電感，從而提高整體系統級ESD穩健性。為達到ESD的預算損耗建議值，這兩款器件均可提供超低插入損耗(10 GHz下為-0.29 dB)和回波損耗(10 GHz下為-20.6 dB)。與其他解決方案不同的是，電容不會隨工作電壓增加，可提供完整的RF性能直到反向截止電壓。

相較于其他ESD保護二極管件，PESD2V8Y1BSF和PESD4V0Y1BCSF可直接放置在所保護器件的連接器旁邊，因此可提供更大的設計靈活性。這意味著交流耦合電容也會受到保護。此外，它將大部分線路電感置于ESD保護和被保護器件之間，以優化系統的ESD性能。Nexperia高級產品經理Stefan Seider表示：“Nexperia通過提供盡可能降低ESD保護對總預算影響的器件，幫助設計工程師在預算有限的情況下，滿足高速USB4數據線的插入損耗和回波損耗要求。這兩款器件在優化系統級ESD穩健性和RF性能之間實現了出色的平衡?！?

為了向下兼容可通過USB Type-C連接的舊接口標準(如USB3.2)，PESD2V8Y1BSF設有2.8 V的反向截止電壓VRWM，而PESD4V0Y1BCSF的VRWM為4 V，因此還可適用于HDMI 2.1。兩款器件均使用TrEOS技術，其RF性能在動作電壓范圍內均不會下降。除了USB4和HDMI 2.1以外，兩款器件還可用于保護PCIe和DisplayPort接口。
