引言

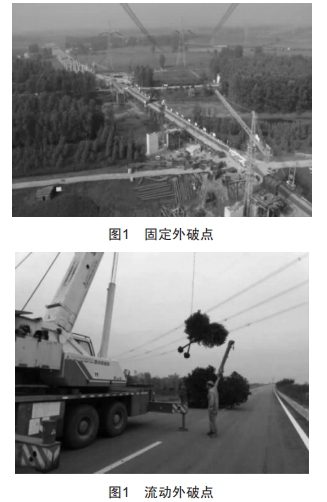

近年來,隨著我國社會經濟的快速發展以及城鎮化進程的加快推進,全國輸電線路架設與各地基建工程建設呈現出蓬勃發展之勢。一方面隨著城市擴大,現存的輸電線路被迫"進城",另一方面隨著高鐵網、輸電網等路網的新建,新增的道路網與輸電網交織,導致線路保護區內存在大量的工程建設點。這類工程建設點往往施工時間長,屬于作業點相對固定的外力破壞隱患,簡稱固定外破點,如圖1所示。另外,隨著農村經濟活動頻繁,存在如苗木移栽、農田水利改造等作業時間短、施工點移動的外力破壞隱患,簡稱移動外破點,如圖2所示。無論是固定外破點,還是移動外破點,都可能對線路安全構成隱患,嚴重威脅輸電網的安全運行。為了及時消除輸電線路存在的外破隱患,需要采取合理有效的防治手段。

1500kV輸電線路防外力破壞現狀分析

隨著國家電網的改革發展,減員增效與電網擴建之間的矛盾使傳統的工作方式不能滿足目前防外破工作的需要,主要表現在以下3個方面:

1.1不能及時發現外破施工點

目前,一個輸電分部運維的輸電設備多而散,運維人員少,工作方式傳統。一個運維分部維護的超特高壓交直流線路達30多條,線路全長超過2000km。按照傳統管理模式下的企業用工標準(平原4.4人每百公里,山區7.8人每百公里),每個分部都嚴重缺少運維人員。此外,員工主要以集中居住、集中辦公方式為主。根據當日工作安排,早出晚歸地往返于辦公點與設備之間,維護半徑遠則需要4h、近則需要30min車程。因此,單純依靠分部運維人員主動發現外破施工點是不切實際的。再者,輸電線路設備分布于山野、叢林、市郊、村落,沒有硬性保護設施,完全裸露在人們的生產勞作范圍內,施工導致的外破隱患存在隨機性?；谏鲜隹陀^情況,固定外破點往往發現時間滯后,發現移動外破點基本靠運氣。

1.2沒有形成主導防外破工作的一體化機制

從運維分部層面來說,輸電線路防外破工作由多部門協管,分管領導主導。安保主要起到保護宣傳、事后協調等作用。事前發現,事中、事后的現場監護主要依賴于運維班組。而已發現的外破施工點,則由生技室收集整理,每個部門都有其他更主要的工作需要兼顧,沒有建立專門的人和機構來管控已發現的外破點,對當前的防外破工作做實時指導。甚至,對已發現外破點的施工進度、風險等級的調整,要等到下一次巡視資料的收集,不能滿足現實的管控需要。

1.3沒有足夠的、有效的現場監護人員

靠人海戰術不現實,靠?jī)x器不保險。一個運維分部往往有幾十處不同風險等級的外破施工點,且分散在不同線路的不同縣市區。最有效的手段是員工現場監護,但由于其他生產任務繁重,消耗了僅有的運維人員,而單靠現有的視頻監控儀器,不能實時干預,往往被動開展工作。在被動監視與主動干預間沒有找到行之有效的防外破手段。

綜上所述,依靠現有的防外破管理方式,已不能適應快速發展、時刻變化的輸電線路外部環境。因此,必須采用一體化管控、實時更新、快速響應、有效監護的防外破管理模式,以確保線路通道內施工安全的可控、能控、在控。

2500kV輸電線路防外破一體化管理模式的可行性分析

首先,現有的防外破工作實際已涉及到一體化管理模式的部分內容,只是沒形成獨立主導、實時指揮的模式。應明確安保為主導部門,負責防外破信息的動態管理、風險等級的確定、外破點的確定與退出,實時指導各班組現場防外破工作。一體化管理模式的應用不存在硬性阻礙。

其次,實行防外破一體化管理模式是將現有的方法、手段、流程進行規整、細化,提高了工作效率。(1)應用一體化管理模式,能實時提供現場監護的指導意見,避免浪費人力,將精力集中在風險較高的外破點,提高工作效率。(2)一體化管理模式能收集各班組分散的外破點信息,有機整合,合理優化、細化、強化信息收集途徑,避免班組各自為政的低效模式。（3）一體化管理模式規范了外破點從發現、確定、管控、監護到退出整個流程的規范化操作,在法律維權、責任追溯等方面有了保障。一體化管理模式優于傳統管理方法,更能適應外部環境的變化,是管理方式更新迭代的必然選擇。

最后,線路防外破工作在運維工作中的占比越來越大,且具有安全考核一票否決的權重,而運維人員短缺,導致線路安全工作壓力倍增?；谶@一現實情況,輸電線路防外破一體化管理模式的應用勢在必行。

3500kV輸電線路防外破一體化管理模式的具體應用

防外破工作的重點在于"防患于未然"。（1）及時發現外破隱患,重點在于建立、維護反饋信息的人員網絡:（2）加強已有外破點的動態管理,實時指導現場監護工作,合理安排人員、監控設備:（3）強化外破點現場監護,對于關鍵的危險點采取相應的技術手段作為"雙保險"。

3.1建立、維護信息反饋網絡

3.3.1班組網絡

作為設備的運維人員,分管各條輸電線路的班組,構成第一信息收集網絡。每位班員對應自己的責任地段,責任到人,在整個外破信息收集網絡中起主導作用,保持與責任段內護線員的聯系、與屬地化人員的溝通,必要時肩負動員組織工作。

3.3.2護線員網絡

根據線路巡視分段和部分地段的特殊需要,每條線路建立并動態更新護線員網絡,確保護線員及時可用。在緊急情況下,如流動外破、山火時,能主動反饋信息:在特殊時段,如覆冰舞動、故障點排查時,通過電話可以了解現場狀況。為班組快速了解現場,縮小排查范圍,減少人力投入提供參考。護線員網絡的維護以有償護線為主,有功獎勵為輔,做到常年聯系,慰問、宣傳常態化。

3.3.3屬地化網絡

屬地化單位,即線路所處行政區域供電所。依據各行政地區劃分,有固定的農電工分管通道線路,且有共擔線路通道安全的義務。農電工隊伍人員穩定、可靠、行動力強。班組網絡與之對接,做到分管線路段對接、段落責任人對接。3.3.4維護站

針對偏遠山區、無人區無法建立護線員網絡,屬地化網絡覆蓋不到的地方,適當建立維護站。平時少量人員駐站,開展常規運維工作,并收集反饋如山體滑坡、放炮施工等外破信息:特殊時段,作為人員的集中點、設備補給處,提供后勤保障。

多網融為一網,以班組網絡為主枝、屬地化網絡為次枝、護線員網絡為枝葉,維護站為補充,構成分部輸電線路的信息反饋網絡。各責任段班員作為信息反饋網絡的主導者,日常負責動態維護,緊急時負責信息收集、指令發送,必要時做到動員組織。

3.2動態管控外破點

輸電分部針對所轄線路建立外破臺賬,并按施工階段、危險程度進行分級,由安保專人管理。依據信息反饋網的反饋結果動態調整。結合分級情況決定監護方式,如有線下吊機作業,人員在場:階段式通道內零散施工,視頻監控:間歇式施工強調護線員、屬地人員定期查看,及時反饋。所有反饋信息匯聚給安保臺賬管理人員。視頻監控信息實時傳輸至安保部門。同時,根據現行監護反饋的信息,再及時調整外破點等級和監護方式。周期循環,從發現施工開始記入臺賬,到施工結束退出臺賬,牢牢掌握每條線、每處外破點的實時施工狀態。

3.3強化現場監護

3.3.1建立安全共識

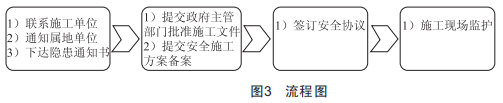

信息反饋網獲得新的外破施工點時,安保部門指導班組責任段班員聯系施工單位、屬地化單位,了解施工規劃、通道內施工內容、作業方式,并交代電力設施保護的相關要求。按圖3進入流程,辦理相關手續,現場裝設安全宣傳牌,取得政府的支持、屬地化單位的協助,讓施工方明白施工危險程度和了解相關法律要求。在政府部門、運維單位、屬地化單位、施工組織間建立安全共識,形成安全合力,避免盲目施工。

3.3.2全過程監管

安保部門依據信息反饋網的實時信息,結合外破施工的不同階段,如一般施工階段、停工階段、大型機械作業階段、塔吊作業階段等,合理安排監管手段,如護線員定期查看、責任段班員節點特巡、視頻系統監視、專人現場監護等。根據現場施工進程,動態調整監管手段,確保外破施工從進場到撤離全程有監管。

3.3.3多手段監護

3.3.3.1科技手段

科技手段提高監護質量。視頻監控,定期推圖,讓安保部門、現場監護人員通過后臺系統、手機軟件獲得實時現況:電子圍欄,越界報警,在劃定好的安全施工范圍內,保證設備準確及時地規范施工,防止出現越界行為:無人機空中巡視,避免監控盲區:使用便攜式數字測距儀,準確把握安全距離。圖4所示為安裝的在線監測裝置。

3.3.3.2管理手段

管理手段明確監護工作的內容。做好方案,突出重點,痕跡化管理,及時匯報,主動干預。一點一案,結合施工形式,橋梁施工、道路施工、立塔架線施工,都要制定具體的監護方案。根據現場需要,編制事故應急預案。針對施工的危險程度,明確監護重點,預設防范限值。填寫監護記錄,做好每日匯報,確保專職監護人輪替時無縫對接,快速了解現場,并能主動干預不安全施工行為。

4思考和建議

500kV輸電線路防外破一體化管理模式的應用也存在一些問題需要完善。(1）強化了安保的主導性作用,但弱化了班組的主動性。輸電防外破一體化管理模式強化了安保部門的責任、功能、指令,班組從屬于工作。班組負責人的主動性有所下降,依賴安保部門的指令行事。既需要一個適應過程,又要對權責重新界定。(2）信息反饋網絡的建立和維護是個常態化的基礎工作,需要耗費大量人力、物力。輸電線路防外破管理模式的所有指令都基于信息反饋網,是輸電線路防外破一體化模式正常運轉的根本,類似于大數據處理器。而護線員網絡的約束松散,人員變動大,需要不斷調整,此外維護站需要專項費用支撐運轉,需要財務方面的大力支持。

5結語

在500kV輸電線路運維工作中,防外力破壞工作已悄然成為日常運維的重心。上級公司通過"日管控""周計劃"等系列手段進行督導,防外破成為每日必報內容。面對日漸精益化的管理要求和嚴峻的外部環境,各輸電線路運維分部需要?jiǎng)?chuàng)新防外破管理方式,而500kV輸電線路防外破一體化管理模式為輸電線路行業提供了一個解決方案。
