引言

近年來,由于世界各國日益重視發展新的可再生能源,風力發電技術得到快速發展。由于雙饋電機風電機組具有功率變換器容量低,其定子側輸出功率因數可調,同時還可以補償電網擾動等優點,逐漸成為近年來各國風電機組制造廠家爭相開發研制的主流風電機組。

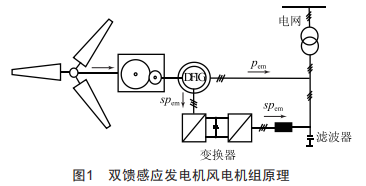

圖1為雙饋感應發電機(后文簡稱為雙饋電機）風電機組原理圖,變換器為交-直-交電壓源型功率變換器,DFIG即為雙饋感應發電機。

1雙饋電機矢量控制方案

對于雙饋調速而言,在矢量控制理論出現以前,只有一些簡單的控制方案,不能充分發揮雙饋調速的優點。采用矢量控制后,可以獨立調節有功功率和無功功率,系統的動、靜態性能優越,因此雙饋電機矢量控制方案的應用日益廣泛。

1.1磁場定向的數學模型

雙饋電機在同步速d-g坐標系統的電壓方程如下:

式中,下標s代表定子有關變量:下標r代表轉子有關變量:下標d、g分別代表d軸分量與g軸分量。

其轉矩方程為:

式中,P代表電機極數。

1.2雙饋電機矢量控制數學模型

假設式(1）中的狀態變量為定子磁通和轉子電流,則有下式:

定義滑差角速度os=o1-or,并把d軸定位在定子磁鏈方向上,即有定子磁鏈ws=wds,則wgs=0,系統狀態方程如下:

因此,轉距方程可簡化為:

根據式(6）,在采用定子磁場定向時,轉距的大小與定子磁鏈的幅值和轉子電流g軸分量有關,如果定子磁鏈幅值穩定,可以說轉矩僅由igr控制,可以定義igr為轉子電流力矩分量,同時定義idr為轉子電流勵磁分量。

1.3定子側無功功率調節

定子瞬時無功功率表達式為:

將式(3）、式(4）代入式(7）,同時考慮到定子磁鏈幅值恒定時,定子磁鏈的導數項為0,即可得到

式(8）表明在定子磁鏈幅值恒定的情況下,定子側無功功率大小僅取決于idr。

2轉子電流解耦控制

轉子電流d,g分量由轉子電壓d,g分量分別控制,但idr,igr存在嚴重的交叉耦合項,這些耦合干擾了轉子電壓對轉子電流的控制,可以看成是系統的擾動。由轉子電流和定子磁鏈

內部變量計算出擾動補償量:

式(10）表明加入補償擾動后,uEQ \* jc3 \* hps10 \o\al(\s\up 3(r,uEQ \* jc3 \* hps10 \o\al(\s\up 3(r均實現了轉子電流d,g軸解耦控制。同時,電壓對電流的方程為簡單的一階慣性環節,因此得到了很好的電流控制特性。

3仿真參數及結果分析

雙饋電機風力發電系統是大型的電控系統,為降低成本,在實際工程硬件系統尚未完成之前,通常利用MATLAB軟件中的SIMULINK仿真工具對系統進行仿真分析,以驗證理論研究的正確性及可行性。本系統仿真參數設置為:最大步長0.001,最小步長0.0005,初始步長0.0005。仿真結果如圖2所示。

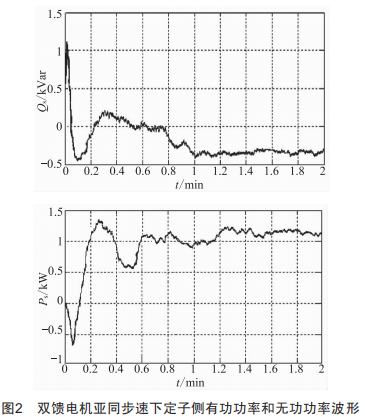

圖2所示為雙饋電機在風速"=8m/s,速調比例增益為13,積分增益為13,流調積分增益為1,O*s=300Var時的定子側有功功率和無功功率波型。

4結語

仿真實驗結果驗證了文中提出的雙饋電機風力發電系統控制策略的正確性,對實際系統的軟硬件開發和調試運行具有指導意義。但需要說明的是,本文所做的仿真分析是建立在諸多理想假設基礎上的,實際系統要復雜得多。在設計實際控制系統時,除了考慮勵磁電源和雙饋電機的匹配問題,還應考慮風輪、齒輪箱、勵磁系統和雙饋電機的機械及電氣損耗,以及系統實際運行工況(包括地理及氣候條件等）,這樣才能使系統在實際生產中發揮最大效能。
