引言

作為電梯常用的安全保護系統之一,限速器-安全鉗聯動系統是電梯的重要檢驗項目,但是實際工作中對限速器-安全鉗聯動試驗的判定標準有所不同。本文筆者結合工作中遇到的實際情況,主要探討限速器-安全鉗聯動試驗的判定標準是否有效。

1安全鉗分類

安全鉗按照功能及結構不同可以分為以下幾種:

（1）按照功能分類:作為轎廂下行超速保護裝置的安全鉗:作為轎廂上行超速保護裝置的安全鉗:因底坑的對重下方懸空而設置的對重安全鉗。

（2）按照結構分類:漸進式安全鉗:不可脫落滾柱式安全鉗:除不可脫落滾柱式安全鉗以外的其他安全鉗（國內主要為楔塊型瞬時安全鉗）。

本文主要選取作為轎廂下行超速保護裝置的漸進式安全鉗作為研究對象,探討限速器-安全鉗聯動試驗的判定標準是否有效。

2檢規與標準解讀

GB7588—2003《電梯制造與安裝安全規范》第9.8條是安全鉗型式試驗的依據,在型式試驗時,模擬曳引鋼絲繩斷裂、轎廂裝載額定載重量,在超速狀態下測試平均減速度。GB/T10059《電梯試驗方法》是電梯整機的試驗大綱,規定測試方法為:載有額定載重量的電梯可以以額定速度或檢修速度進行測試。TSGT7001—2009《電梯監督檢驗和定期檢驗規則—曳引與強制驅動電梯》中8.3項轎廂限速器-安全鉗動作試驗是現場監督檢驗的指導性規范,規定測試方法為:轎廂裝載1.25倍額定載荷在檢修速度下進行測試。

3電梯檢驗中提出的疑問

部分電梯制造單位與安裝單位認為,當限速器-安全鉗聯動后,由于變頻器的功率保護（或電機功率不足）轎廂不再下行也應認定為符合《電梯制造與安裝安全規范》中"安全鉗應能夾緊導軌使裝有額定載重量的轎廂制停并保持靜止?fàn)顟B(tài)"的要求。對此筆者質疑這種判定依據是否正確。

4實際情況解析

根據標準要求,此時漸進式安全鉗制動時的平均減速度應為0.2g～1.0g,本文取中間值0.6g進行計算分析。

舉例說明:某電梯額定載重0=1000kg:空轎廂重量P=1200kg:曳引比為1:1:平衡系數K=0.5:曳引輪繩槽為未經硬化處理的帶切口的V型槽,槽形角8=100o,y=35o:曳引輪包角α=150o=2.62rad:曳引輪節徑D=550mm,r=D/2:重力加速度g=10m/S2。

根據GB7588—2003《電梯制造與安裝安全規范》規定,選取漸進式安全鉗為例,計算出安全鉗制動力為:

當限速器-安全鉗聯動后,由于變頻器的功率保護（或電機功率不足）轎廂不再下行是否能認定為符合"安全鉗應能夾緊導軌使裝有額定載重量的轎廂制停并保持靜止?fàn)顟B(tài)"的要求?當125%額定載荷下行進行限速器-安全鉗聯動試驗時,需要滿足什么樣的條件轎廂將會靜止,且曳引輪不打滑。

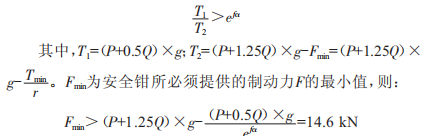

當安全鉗動作時,根據曳引條件:

從計算可知,當安全鉗所提供的制動力大于14.6kN時,曳引輪才有可能打滑,但是曳引機必須提供足夠的驅動力,即足夠的轉矩7min,否則無法使轎廂側的張力減小至曳引輪打滑的大小。

當變頻器或電動機無法提供足夠的驅動力矩時,即使安全鉗有足夠的制動力,曳引輪也不打滑。但是,也無法證明安全鉗的制動力足夠。

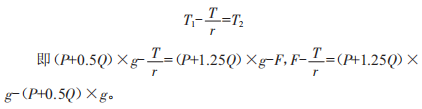

轎廂制停的條件:

只要該定值滿足條件,轎廂就制停且曳引輪不打滑。

因此,當變頻器或電動機無法提供足夠的驅動力矩時,曳引輪不打滑不能證明安全鉗已經有效制停。

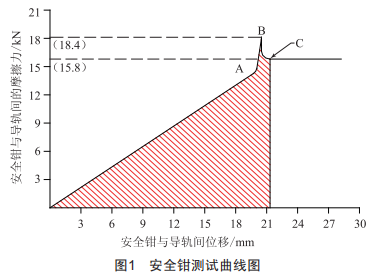

此外,圖1為安全鉗測試所得的曲線圖,B點之前為隨著安全鉗楔塊動作,其與導軌之間的靜摩擦力不斷增大的過程:B點至C點是靜摩擦向動摩擦轉換的過程:C點之后為穩定的動摩擦力。由圖1可知,安全鉗與導軌之間的靜摩擦力明顯大于動摩擦力,此外在導軌油的潤滑情況下,安全鉗與導軌之間的靜、動摩擦力差距可能更大。因此,可能是安全鉗沒有完全動作,其與導軌之間的動摩擦力無法可靠制停轎廂,但停頓后由于靜摩擦力比動摩擦力大得多而正好滿足曳引輪打滑條件,所以不能認定為安全鉗聯動試驗有效。

另外,不帶"緊急電動運行"功能電梯的試驗方法也是有缺陷的,因?yàn)榘踩Q楔塊的動作行程能提供足夠的靜摩擦力,繼續點動下行曳引輪即有可能出現打滑,而安全鉗楔塊與導軌之間沒有滑動摩擦。因此漸進式安全鉗的限速器-安全鉗聯動試驗,其可靠動作應該指漸進式安全鉗的楔塊能夠在限速器的提拉力以及其余導軌之間的摩擦力作用下到達行程末端進而提供最大的動摩擦力。如果漸進式安全鉗因?yàn)槟承┰虿荒艿竭_(dá)行程末端,或者即使到達行程末端也無法提供足夠的制動力,那么可認定為試驗結果無效。

正確的試驗方法應該是能使安全鉗楔塊到達行程末端,且與導軌之間存在一段位移距離,這樣才能確認安全鉗能提供足夠的制動力(動摩擦力）。雖然并不能證明其制動力已經達到試驗數據,但這種情況更加接近標準GB7588一2003對設置安全鉗的要求初衷,安全鉗的最大動摩擦力的確定應由安全鉗選型時得到保證。要是安全鉗能到達楔塊的行程末端,也就要使安全鉗動作過程能吸收足夠的能量。如圖1吸收的能量應大于圖示的陰影區域,即要求轎廂要有足夠的動能(重力為P＋1.250）,要求有一定的初速度且不中斷,但并不一定要達到額定速度。另外,為了盡可能提高曳引輪打滑條件下安全鉗所需提供的最小制動力,在進行限速器-安全鉗聯動試驗時應盡量靠近電梯行程的下端,以減小曳引鋼絲繩的影響。

5結語

從以上的計算分析可知,即使限速器-安全鉗聯動試驗中曳引輪出現打滑也并不能說明安全鉗的制動力達到了標準設定的要求,僅僅證明其制動力能滿足曳引輪打滑的條件?？梢哉f,曳引輪打滑是必要條件,而非充分條件。如果漸進式安全鉗因?yàn)槟承┰虿荒艿竭_(dá)行程末端,或者即使到達行程末端也無法提供足夠的制動力,那么可認定為試驗結果無效。
