引言

在工廠生產作業過程中,隨著產品升級,普通行車已不能滿足噸位要求。若重新投資更大噸位的行車,則需要投入較大資金。而采用大型汽車吊來吊裝往往又受空間的限制,且同樣需要較多的資金投入,還浪費現有的行車資源。如果將現有的兩臺行車一起配合吊裝即可滿足要求。由于兩臺行車的吊鉤之間存在一定距離,往往超過貨物尺寸,因此需要設計一種新的吊具用于兩臺行車同時作業吊裝。

1吊圖設計方案

通過現場測量發現,兩臺行車在最小安全距離下的吊釣間距為7m,按50t的承載力進行設計。由于要求貨物吊裝時能夠旋轉并調整角度,因此只能在吊梁的中間位置設單個吊點并增加旋轉裝置。在單個吊點的情況下中間部位承受的彎矩最大,為了避免吊梁變形,采用變截面設計方案,吊梁中間部位的截面積應大于兩端的截面積。此外,為避免吊梁承受拉應力,將吊梁吊裝時的承載部位定位在頂部。

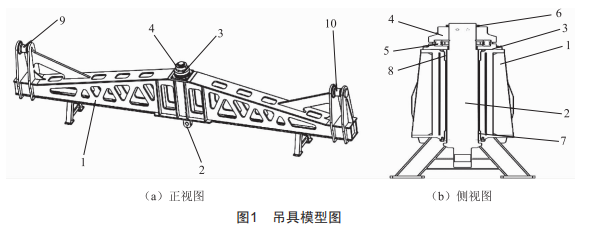

按上述要求進行結構設計并建模后得到的吊具模型如圖1所示。該吊具包含1吊梁、2吊鉤、3下軸承座、4上軸承座、5推力軸承、6防松螺母、7底部導向銅套、8頂部導向銅套及9、10兩個吊耳。在吊梁兩端頂部的吊耳分別掛在兩臺行車的吊鉤上:位于吊梁中間部位的吊鉤配合重型卸扣用于吊掛貨物:吊鉤的頂部通過螺紋固定在上軸承座上:上軸承座、下軸承座及5推力軸承相互配合一起安裝到吊梁上,用于承受貨物的重量,通過推力軸承可以實現吊鉤的旋轉。頂部及底部的導向銅套則用于吊鉤的導向,防止吊鉤傾斜。在吊鉤頂部安裝有止動墊圈及防松螺母,可以防止上軸承座的螺紋出現松動。在兩臺行車同時作業的情況下,配合該組吊具可以提高起重噸位,并實現貨物吊裝過程中的角度調整。該吊具的吊梁大量采用了三角形元素的析架結構,不僅結構更為穩定,且吊具自重非常輕。實際上結構優化可以看作為有限元分析時將受力極小的區域材料去除的過程,結構優化后,吊梁重量從4.5t減輕至2.77t,既提高了起吊重量噸位,又提高了吊具的安全性。

2吊梁受力分析

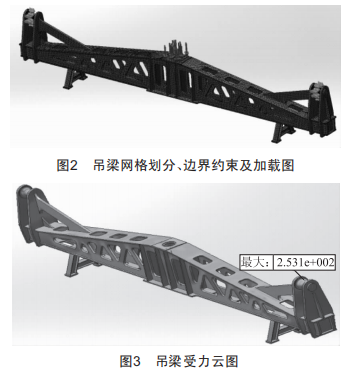

由于吊梁是整個吊具最重要的部件,因此有必要對其受力情況進行分析。吊梁是異形件,采用有限元分析法更容易獲得結果。在不影響計算結果的前提下,對吊梁進行結構簡化,去除螺栓孔等特征,采用六面體單元對其劃分網格,并對兩端吊耳處進行網格細劃,共劃分168653個節點和92774個單元,單元平均尺寸為40mm,最小尺寸為5mm。對吊耳兩端進行固定約束,在吊梁中間部位頂部受力面施加50t的負載,如圖2所示,然后進行有限元計算。計算結果顯示,在吊梁端部立板孔處的應力最大,其第一主應力為253.1MPa,如圖3所示,此處第三主應力大小為66.3MPa,表明此處受三向拉應力,應按第一主應力進行校核。吊梁材料為O345B,其抗拉強度為490～675MPa,屈服強度為345MPa,完全可以滿足使用要求。

由于吊梁進行了結構優化,其應力分布較為均勻,表明該結構較為合理,從而在保證安全的前提下,能夠大幅度降低吊梁重量。同時,在吊梁端面變形最大,經過模擬分析,豎直方向變形為0.17mm,完全可以滿足使用要求。

3吊鉤受力分析

采用如吊梁同樣的方法對吊鉤進行受力分析,吊鉤在豎直方向上的位移最大為0.22mm,表明吊鉤的剛度可以滿足要求。在吊鉤頂部的退刀槽處應力最大,由圖4吊鉤受力云圖可知,第一主應力大小為272.51Pa,第三主應力為69.51Pa,表明此處受三向拉應力,應以第一主應力進行校核。吊鉤在采用42Cr1o4材料的情況下,其抗拉強度為11001Pa,屈服強度為9001Pa,完全可以滿足使用要求。

圖4吊釣受力云圖

4結語

本文設計的新型吊具用于兩臺行車配合的情況下增加起吊重量。該新型吊具采用可旋轉式吊鉤設計,可以實現貨物在吊裝過程中的旋轉及角度調整:吊具采用結構優化的吊梁,應力分布均勻,大幅減輕了自重并提升了兩臺行車起重吊物的能力。經過采用有限元分析方法對新型吊具進行受力分析,吊具的受力點在吊梁上方,其應力形式為壓應力,相比受力點在下方時承受的拉應力更為安全,計算結果表明,吊梁的應力和剛度均能滿足要求。本文所介紹的新型吊具具有投資少、安全性高的特點,可以廣泛應用于行車資源較多但單臺行車吊裝能力不足的工廠。
