引言

當前市場上最常用的兩種風力發電系統分別是變速恒頻雙饋風力發電系統和永磁直驅風力發電系統。然而,這兩種系統各有優缺點:如雙饋風力發電系統所用變流器額定容量只需系統額定功率的1/3左右,但該系統需要使用多級增速齒輪箱,較易出現故障從而使系統維護成本增加。永磁直驅風力發電系統采用永磁發電機,效率較雙饋而言有所提高,且省去了增速齒輪箱,提高了系統可靠性,但需要采用價格昂貴的全功率變流器。

同時,大型多極永磁直驅電機體積、重量都很大,存在設計及系統安裝上的困難。

目前大多數基于雙饋異步電機(DFIG)的仿真中都忽略了鐵耗,但鐵耗確實存在且在電機高速運行時在總損耗中占的比例較大,研究考慮鐵耗的模型就很有必要。

本文在未考慮鐵耗的雙饋異步電機兩相旋轉(du)坐標系模型基礎上,加入了鐵耗電阻,推導了考慮鐵耗的模型。在Matlab/simulink環境下建立了變頻雙饋風力發電系統仿真模型,進行了仿真研究,比較了考慮鐵耗和未考慮鐵耗時仿真結果的差別,仿真結果驗證了考慮鐵耗模型以及有功/無功解耦矢量控制策略的有效性。

1未考慮鐵耗的DF1G建模

DFIG,又名"繞線式異步電機",其定子和轉子上均存在繞

組。基于DFIG的雙饋風力發電系統結構如圖1所示,發電機的定子繞組與電網直接相連,而轉子繞組則通過背靠背變流器與電網連接。當風速發生隨機變化時,DFIG的轉子轉速也將隨機變化,而此時需控制發電子轉子繞組電流的頻率,使與電網相連的發電機定子頻率恒定,便可實現發電系統的變速恒頻。

當DFIG發電機轉子的電角速度or小于定子同步角速度o1時,電機工作處于亞同步狀態,此時電網通過變頻器向轉子提供轉差功率:而當or大于o1時,處于超同步狀態,轉子通過變頻器向電網回饋轉差功率:當兩個角速度相等時,電機處于同步運行狀態,此時發電機類似于同步電機工作原理,變流器向發電機轉子提供了直流勵磁。

不考慮電機鐵耗,雙饋異步電機的等效電路如圖2所示,(a)為d軸電路,(b)為u軸電路,大多數雙饋系統的研究都采用了圖2所示的等效電路模型,其能基本反映雙饋電機的特征,但在一些對功率、效率研究較精確的場合則不適用,此時便需要考慮電機的損耗,特別是鐵耗。

2考慮鐵耗的DF1G建模

本文主要研究考慮鐵耗的DFIG模型,電機的鐵耗主要由磁滯損耗和渦流損耗組成,其與電機鐵芯結構、施加的電壓頻率及發電機磁通密度均相關,因此從理論上得到很精確的鐵耗計算公式不太現實。而若在動態模型中考慮鐵耗,通常是根據鐵耗產生的本質,將鐵耗用一個等效的電阻來模擬,將此電阻稱為"等效鐵耗電阻"。此時,在圖2電路圖的基礎上,考慮鐵耗的DFIG在du坐標系下的等效電路圖如圖3所示。

根據圖3所示的電路圖及電路原理,可得出DFIG在du坐標系下的數學模型為:

式中,uds,uqs,udr,uqr為DFIG定、轉子繞組電壓的d、g軸分量:ids,iqs,idr,iqr為定、轉子繞組電流的d、g軸分量:業ds,業qs,業dr,業qr為定、轉子繞組磁鏈的d、g軸分量:idfe,iqfe為鐵耗電阻電流:業dm,業qm分別為考慮鐵耗后的定、轉子磁鏈的d、g軸分量:Rfe為鐵耗電阻:ol為定子同步角速度:os為轉差角速度,os=ol-or,or為轉子電角速度。

3矢量控制策略

DFIG定子磁鏈定向時,定子磁鏈業l與d軸方向一致,因此有業ds=業l,業qs=0。當DFIG定子繞組連接到電網時,電壓ul為常數。DFIG定子繞組輸出有功功率Pl和無功功率0l分別與iqs和ids成正比,調節iqs、ids即可獨立調節有功、無功功率。通常給定有功功率為最佳功率,由風力機功率特性曲線和風速計算而得,以實現系統的最大功率跟蹤控制,而無功功率則根據電網需求合理設置。

定子磁鏈定向下DFIG矢量控制框圖如圖4所示。

4仿真研究

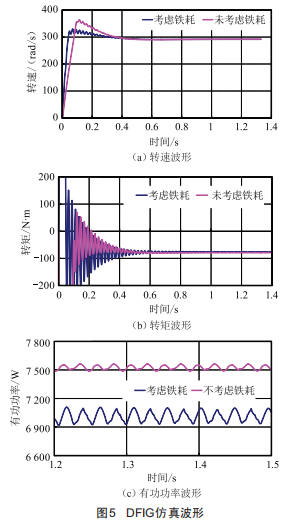

根據DFIG模型和以上矢量控制方法,即可搭建完整的DFIG風力發電仿真系統。仿真中,葉片半徑為4m,齒輪箱增速比為6:DFIG樣機參數:定子繞組電阻為0.3790,定子自感為43.8mH,轉子繞組電阻為0.3140,轉子自感為44.9mH,互感為42.7mH,轉動慣量為0.09kg·m2,極對數為3:鐵耗電阻設定為500。仿真時給定恒定風速為8m/s,給定有功功率輸出為7500w。仿真結果如圖5所示,圖上比較了考慮鐵耗和不考慮鐵耗兩種情況下的仿真波形,從上至下分別展示了DFIG轉速、轉矩及輸出有功功率。從仿真圖上可以看出,DFIG啟動時兩種模型下仿真波形有明顯區別。最主要是兩種模型輸出功率不一樣,考慮鐵耗時輸出功率明顯小于未考慮鐵耗時,因此考慮鐵耗的建模提高了模型的準確性,對實際系統更有參考意義。

5結語

本文在傳統DFIG模型的基礎上,建立了考慮鐵耗的電機模型,并對DFIG采用了基于磁鏈定向的功率解耦控制策略。在Matlab/Simulink中建立了考慮鐵耗和未考慮鐵耗兩種模型下的DFIG仿真模型,進行了仿真驗證。仿真波形驗證了考慮鐵耗模型的正確性,和未考慮鐵耗相比其輸出功率準確性得到了提高。
